集成金属检测功能的在线重量检测设备

　　这款集成金属探测功能的检查秤，主要面向食品、医药、日化等行业的流水线末端质检环节，解决传统生产线上重量检测与金属异物检测需要分设两台设备、占用车间空间大、物料中转耗时久的痛点。在实际生产场景中，包装完成的产品从上游包装设备输出后，可直接进入该设备的进料输送段，无需额外转接机构，就能同步完成两项核心质检工序，大幅压缩产线质检段的占地长度，对于车间面积紧张的中小型生产车间适配性极强。

　　从功能逻辑上看，设备将金属探测模块与重量检测模块做了集成式布局，进料端的输送段首先衔接上游流水线，将产品平稳送入检测区域：金属探测线圈嵌装在中段输送机架内部，当产品通过时可识别产品内部混入的铁、非铁金属、不锈钢等各类金属异物，检测灵敏度可根据产品特性调整，避免产品本身的金属包装成分触发误报警；重量检测模块依托输送段下方的高精度称重传感器，在产品匀速通过称重段的过程中动态采集重量数据，可识别欠重、超重的不合格品，检测精度可根据产线速度调整，最高适配每分钟上百件的高速流水线节拍。检测完成后，出料段可外接剔除机构，将检测出的含金属异物、重量不合格的产品自动从产线分流，无需人工分拣。

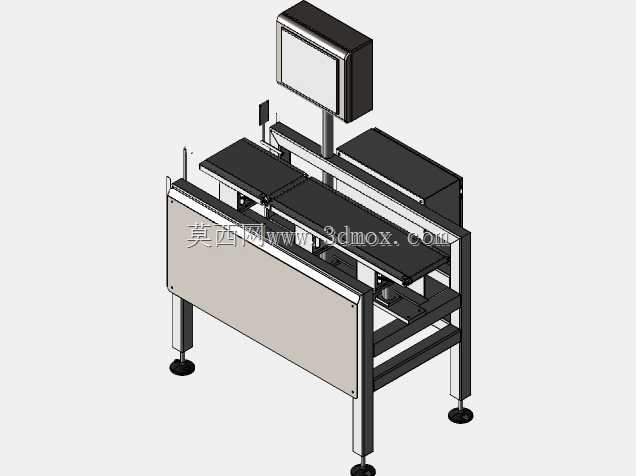

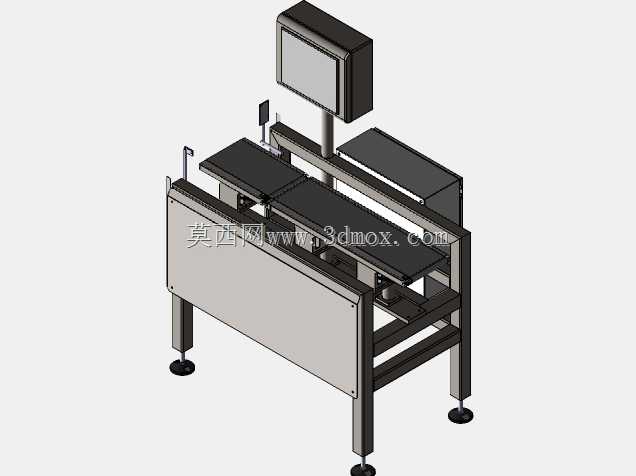

　　设计层面上，整体采用分段式机架结构，底部为方管焊接的一体式机架，搭配可调节高度的脚杯支撑，安装时可根据上游流水线的实际高度调整设备整体水平度与高度差，保证输送面与上下游设备齐平，避免产品输送过程中出现卡滞、跌落问题。机架外侧覆盖可拆卸的钣金护板，既可以保护内部的称重传感器、金属探测电路、接线端子等元器件，避免车间生产过程中的粉尘、水汽侵入造成元器件损坏，也方便后期维护时快速拆卸护板排查故障。

　　操作交互部分采用悬臂式安装的触控显示屏，支架可多角度调整角度，操作人员站在设备侧面即可完成参数设置、检测数据查看、灵敏度校准等操作，无需俯身或探身到设备上方，符合人机工程学设计要求。输送段采用皮带式输送结构，皮带选用食品级防滑材质，针对食品行业的清洁需求，皮带可快速拆卸更换，日常生产结束后可直接拆下清洗，满足食品生产车间的卫生规范要求。

　　安装边界方面，设备整体为长条形布局，长度方向预留了进料缓冲段、检测段、出料段的足够空间，安装时需要在设备两侧预留不小于六十厘米的操作维护空间，方便日常校准、皮带更换、故障排查作业；设备供电采用常规工业三相交流电，气源接口可根据选配的剔除机构需求预留，无需额外搭建特殊的安装基础，地面为普通硬化车间地面即可满足安装承重要求，整体部署难度低，适配大多数现有生产流水线的改造升级需求，不需要对原有产线做大规模改动即可快速投入使用。在实际建模过程中，各分段输送模块的连接位置做了公差适配设计，相邻输送段的间隙控制在合理范围内，避免小尺寸包装产品卡入缝隙；称重模块与机架之间设置了减震结构，可抵消车间其他设备运行产生的震动对称重精度的影响，保证动态称重过程中的数据稳定性。金属探测模块的安装位置做了电磁屏蔽处理，避免设备自身的电机、电路产生的电磁信号干扰金属检测的准确性，减少误报警概率。
