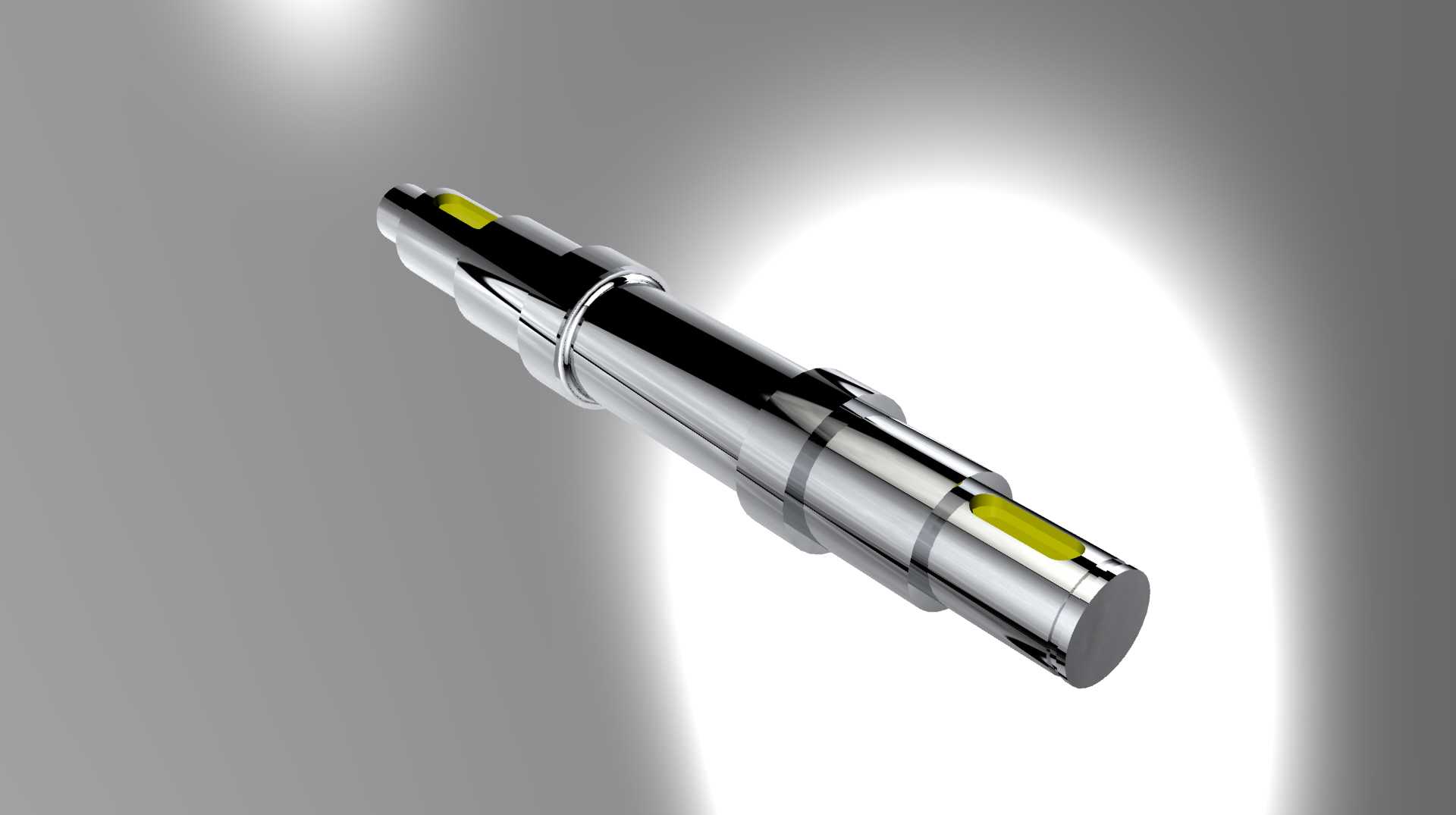

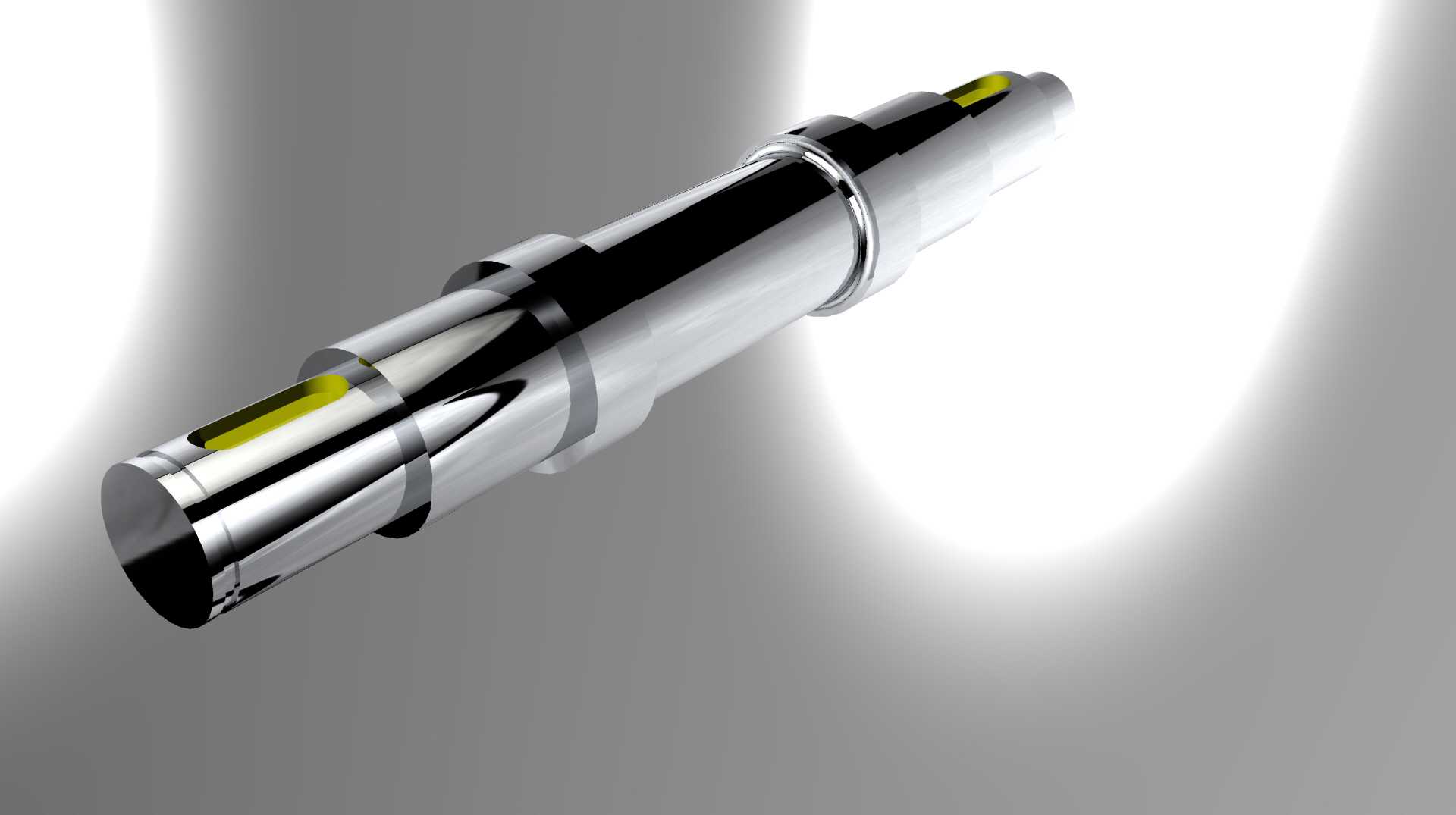

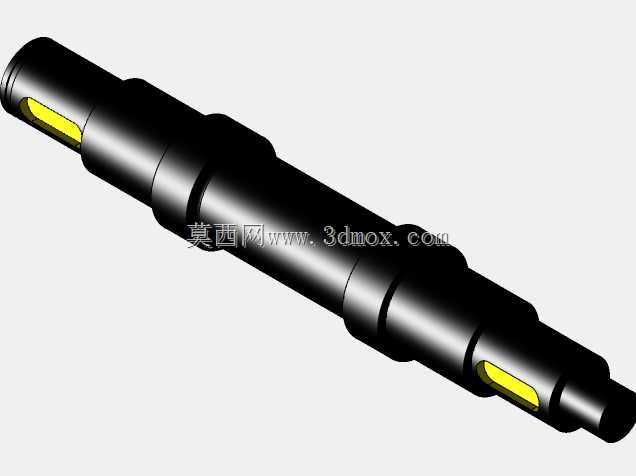

带定位槽精密传动机械轴结构设计

这款带槽机械轴是传动系统中承担扭矩传递、部件定位核心功能的基础零部件，广泛应用于中小型减速传动机构、精密机床进给单元、自动化输送设备的动力传输链路中，也可适配小型轻工机械、包装设备的旋转传动工位，作为动力输入输出的核心衔接构件使用。在实际设备运行过程中，该轴件可通过自身轴肩结构完成轴承、传动齿轮、同步带轮等配套零件的轴向定位，轴身开设的定位槽可配合平键、弹性卡簧等标准紧固件，实现周向扭矩的稳定传递，避免传动过程中配合部件出现打滑、轴向窜动等问题，保障整套传动链路的运行精度与可靠性。从设计思路来看，这款轴件采用阶梯式变径结构设计，不同轴段的直径差经过受力校核匹配对应位置的载荷需求，既能够满足不同配合零件的安装孔径要求，也通过阶梯轴肩形成天然的轴向定位基准，减少额外定位零件的使用，简化装配流程。轴身的槽位开设位置经过传动受力仿真验证，避开了轴件的应力集中区域，槽体的宽度与深度适配标准平键的安装尺寸，槽边做了微小倒角处理，既方便键块的快速装配，也能避免装配过程中出现锐边刮伤零件、应力集中导致轴件疲劳断裂的问题。轴的两端做了导向倒角设计，能够在装配时快速对准轴承、带轮的内孔，降低装配难度，减少装配过程中对配合零件内孔表面的划伤。从安装边界来看，这款轴件的各轴段长度与直径尺寸经过公差匹配设计，安装轴承的轴段公差采用过渡配合标准，保障轴承内圈与轴身的紧密贴合，避免运行过程中出现内圈跑圈的问题；安装传动件的轴段公差根据传动载荷大小调整配合精度，既保障传动件的固定稳定性，也方便后期维护时的零件拆卸更换。轴身的槽位长度略大于配合键的长度，预留出微小的热胀冷缩余量，避免设备长时间运行升温后，键与槽出现卡滞影响传动精度。轴的整体表面做了精磨处理，降低表面粗糙度，减少与轴承、密封件配合位置的摩擦损耗，延长轴件的整体使用寿命，适配中等转速、稳定载荷的连续传动工况，能够在常规车间环境下长期稳定运行，无需频繁维护更换。
