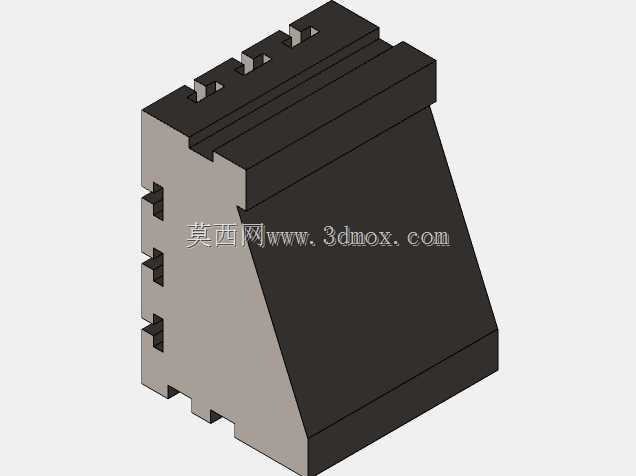

机加工用组合夹具倾斜支撑基座结构

这款组合夹具倾斜支撑基座，是面向中小批量机加工场景设计的模块化定位支撑部件，主要应用在铣床、加工中心、钻床等设备的工装装夹环节，用来为带倾斜角度要求的工件提供稳定的定位支撑基础，解决常规平口钳、标准垫铁无法快速适配斜面装夹的痛点，在多品种小批量的精密零件加工、工装试制、模具修配等场景中能够大幅减少非标垫铁的制作工时，提升装夹效率与定位一致性。

从实际用途来看，该部件属于组合夹具系统中的基础支撑单元，可与槽系组合夹具的其他标准件配合使用，通过侧面与顶面的标准T型槽结构，能够快速安装定位键、压板、夹紧螺栓等配件，将待加工工件以固定倾斜角度锁定在机床工作台上，避免加工过程中工件出现位移、角度偏移，尤其适合带有斜孔、斜面、斜槽结构的零件加工，无需专门制作专用角度工装，就能实现稳定的角度定位，降低工装制作成本。

在功能特性上，该基座采用整体式斜块结构，主体支撑面为大角度倾斜平面，支撑刚性充足，能够承受较大的铣削、钻削切削力，不会在重切削工况下出现形变或颤振。基座的多个立面都设计有标准间距的定位槽与连接槽，既可以作为独立的角度支撑块单独使用，也可以多件拼接组合，适配不同尺寸规格的工件装夹需求，槽位的标准化设计能够兼容现有主流槽系组合夹具的配件，无需额外采购特殊连接件，降低了工装配套成本。基座底部为平整的定位基准面，能够与机床工作台面紧密贴合，保证安装后的基础平面度，减少安装找正的时间。

设计思路上，这款倾斜基座优先考虑了模块化通用性与装夹刚性的平衡，整体采用直角梯形的截面构型，倾斜侧为大平面支撑结构，保证与工件或其他夹具配件的接触面积，提升支撑稳定性；带槽的垂直立面则兼顾了连接拓展性，通过均匀分布的槽位，让夹紧点的位置可以根据工件外形灵活调整，避免夹紧位置与加工路径发生干涉。在结构细节上，所有槽位的尺寸、间距都遵循组合夹具的通用标准，保证配件互换性，基座的棱边都做了倒角处理，避免安装过程中划伤操作人员或工件表面，同时减少应力集中，提升部件的长期使用寿命。

在外形尺寸与安装边界方面，该基座属于中型组合夹具支撑单元，底面为矩形安装基准，能够适配多数中小型机床的工作台T型槽间距，安装时可通过底部的槽位配合T型螺栓直接固定在机床工作台上，也可通过定位键与基础板连接，拓展为更大的组合夹具系统。基座的倾斜角度为固定标准值，能够覆盖多数常见斜面加工的角度需求，整体高度设计兼顾了操作空间与支撑刚性，安装后不会因为高度过高导致刀具悬伸量过大，也不会因为高度过低导致加工时刀具与工作台发生碰撞，侧面与顶面的槽位深度经过优化，既保证了连接件的锁紧强度，也不会因为槽深过大削弱基座的整体结构强度，能够满足常规金属切削加工的装夹负载要求。
