铣床槽切削加工专用定位装夹夹具

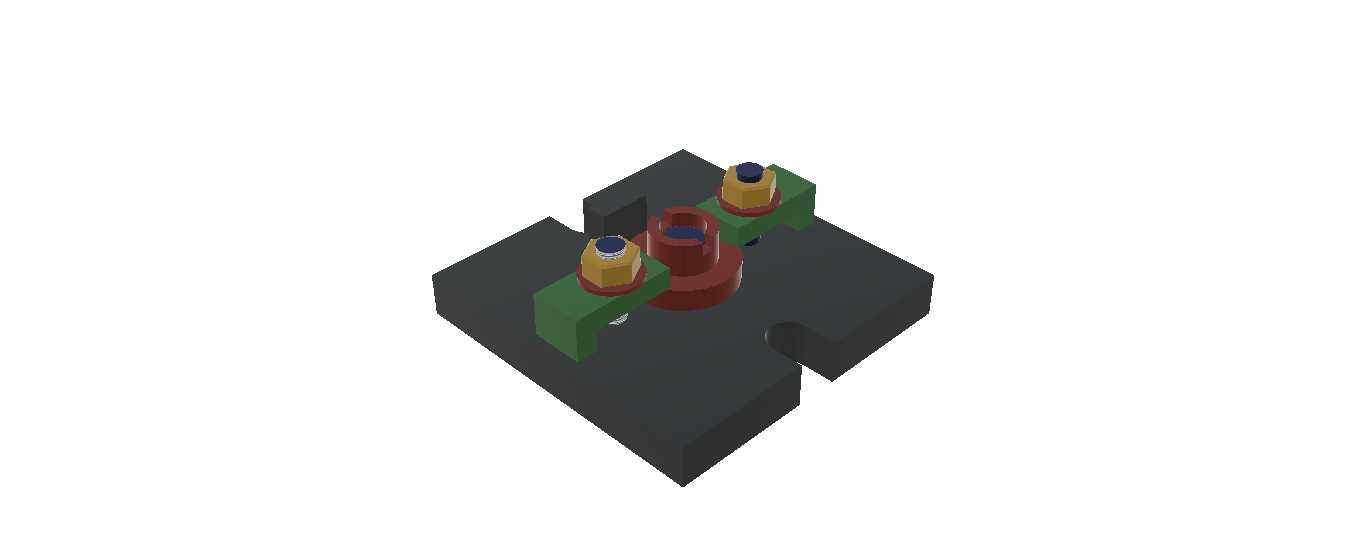

这套夹具主要应用于普通立式铣床、数控铣床的键槽、矩形槽、异形通槽的切削加工场景，针对轴类、小型块状零件的槽加工工序设计，解决传统装夹方式定位不准、夹紧力不均、加工过程工件窜动导致槽位偏移、槽宽超差的常见加工问题，适配中小批量零件的槽类加工生产需求，也可用于实训教学场景下的铣削工序装夹演示。夹具整体以方形定位基座为核心承载结构，基座底部设置有与铣床工作台T型槽匹配的定位凸台，安装时可直接嵌入工作台标准槽位完成快速定位，无需反复打表找正基座位置，基座的长宽尺寸适配多数中小型铣床的工作台装夹范围，边缘预留的压紧缺口可配合机床压板完成基座整体固定，安装边界不会超出常规小型铣床的工作台行程范围，不会干涉铣刀的走刀路径。夹具的核心定位结构位于基座中心位置，中心设置的带台阶定位芯轴可适配带内孔的套类、盘类零件的径向定位，芯轴的台阶端面可承担工件的轴向支撑，保证工件装夹后Z向位置统一，避免不同批次工件装夹高度差带来的加工深度误差。两侧对称布置的夹紧组件采用L型压块结构，压块下方设置可调节高度的支撑螺柱，配合顶部的锁紧螺母可实现不同厚度工件的侧面压紧，压块与工件接触的端面做了防滑压花处理，可在不压伤工件表面的前提下提供足够的夹紧摩擦力，抵消铣削过程中刀具带来的径向切削力，防止工件在切削时发生转动或位移。整套夹具的设计思路围绕槽加工的工序特点展开，槽类切削加工对工件的定位精度要求较高，尤其是对称槽、等分槽的加工，一旦装夹出现偏移就会导致零件直接报废，因此这套夹具采用中心定位+双侧对称夹紧的结构，保证夹紧力的作用线穿过工件定位中心，避免夹紧时工件受侧向力发生偏移。同时夹具的夹紧组件位置预留了足够的调节空间，可通过更换不同直径的定位衬套适配一定尺寸范围内的工件，无需更换整套夹具就能完成多种相似规格零件的槽加工装夹，有效减少生产过程中的工装更换时间，提升加工效率。夹具的所有活动部件都做了圆角过渡处理，没有尖锐的突出棱角，避免操作人员装夹工件时被划伤，压块与锁紧螺母的配合间隙经过合理设计，既保证螺母旋动顺畅，又不会出现过大的间隙导致压块晃动，长期使用后也可通过更换支撑螺柱、锁紧螺母等易损件快速恢复夹具精度，延长整套工装的使用寿命。在实际加工使用中，这套夹具可配合键槽铣刀、三面刃铣刀完成不同类型槽的加工，装夹工件时只需将工件套入中心定位芯轴，调整两侧压块的位置贴合工件侧面，锁紧顶部螺母即可完成装夹，操作步骤简单，对操作人员的技能要求较低，可有效降低槽加工工序的装夹难度，稳定保证槽加工的位置精度与尺寸精度。
