摩托车改装升高脚踏总成结构设计

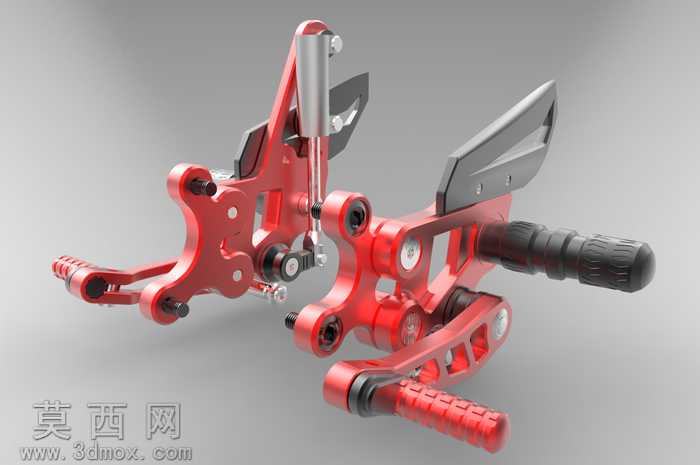

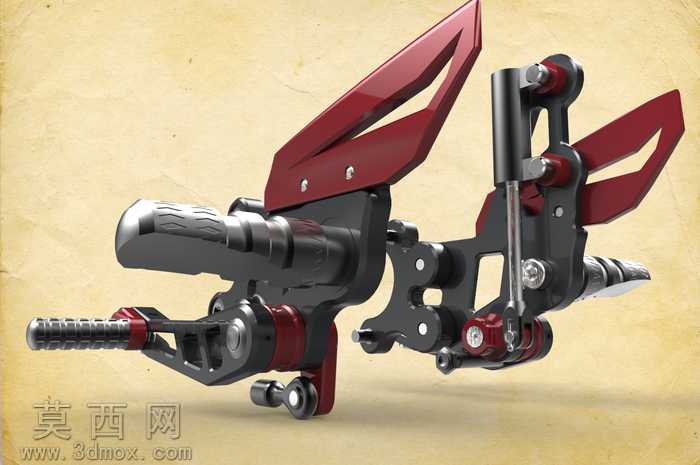

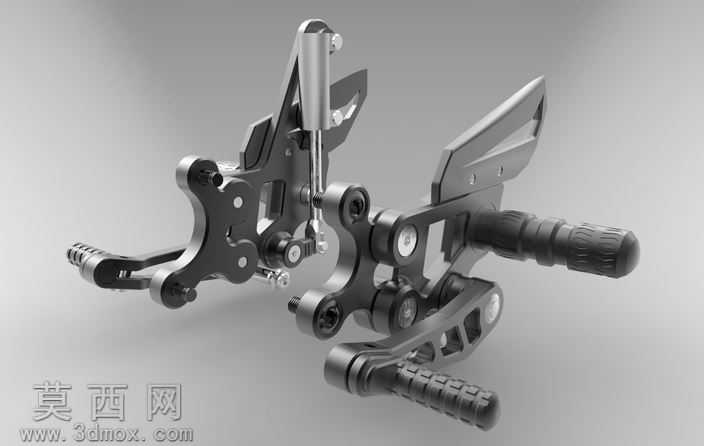

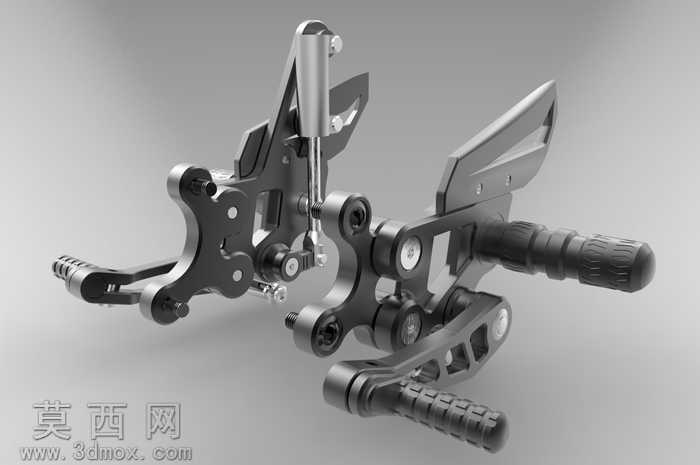

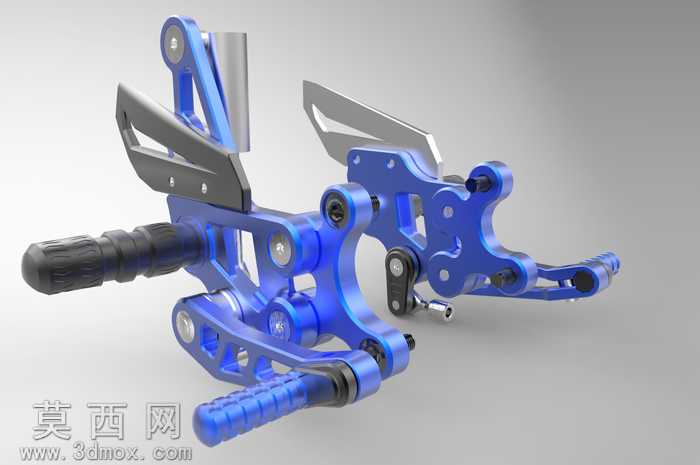

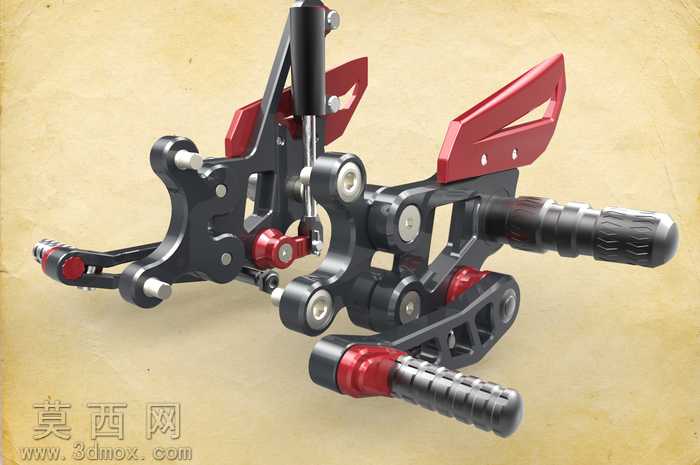

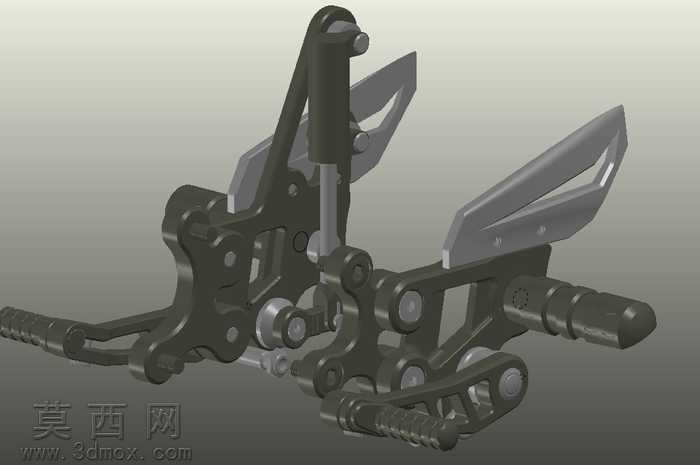

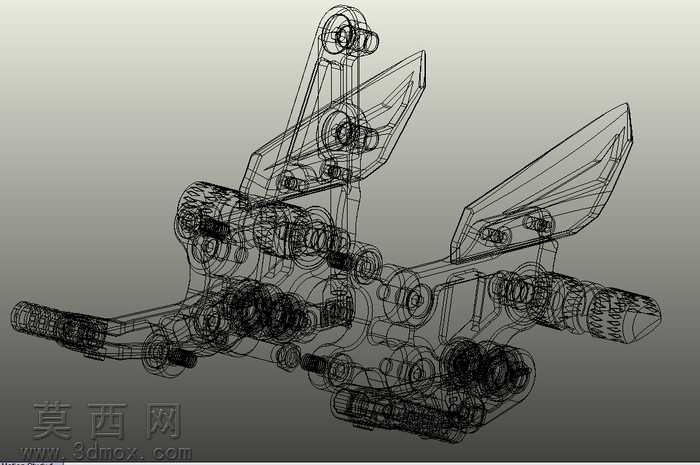

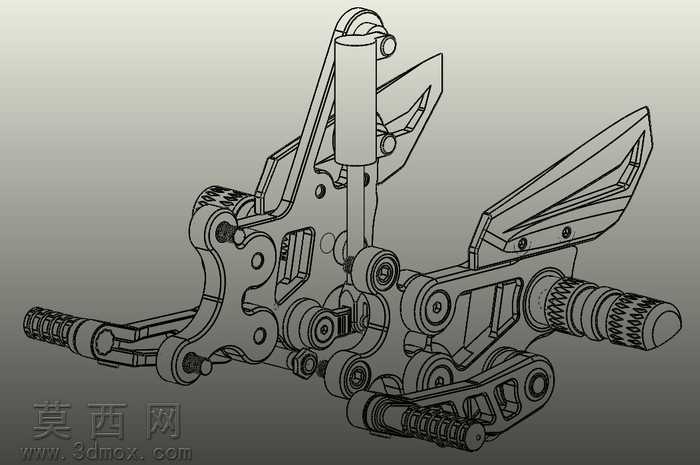

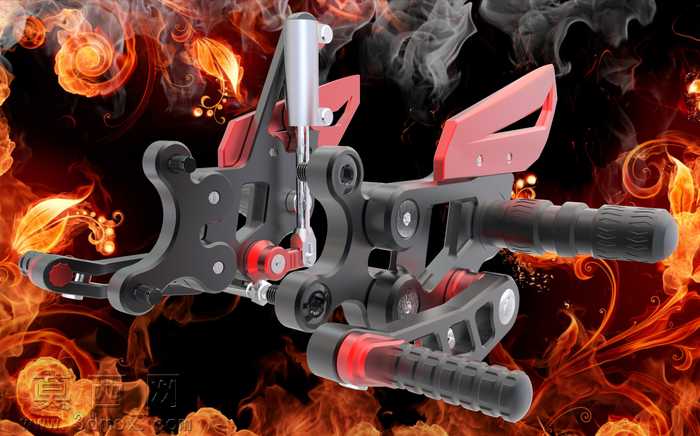

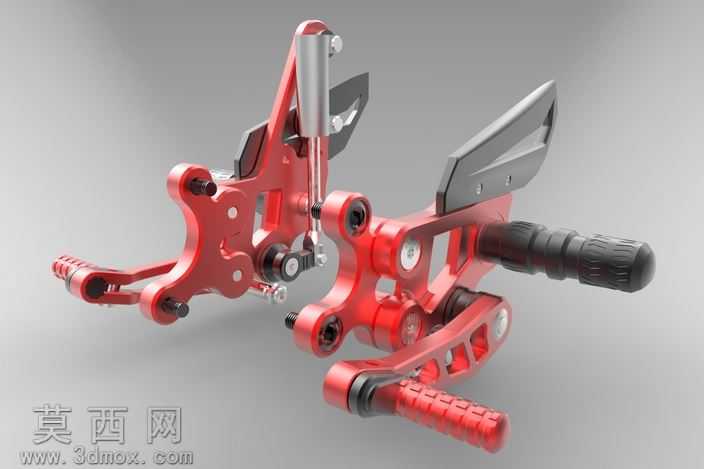

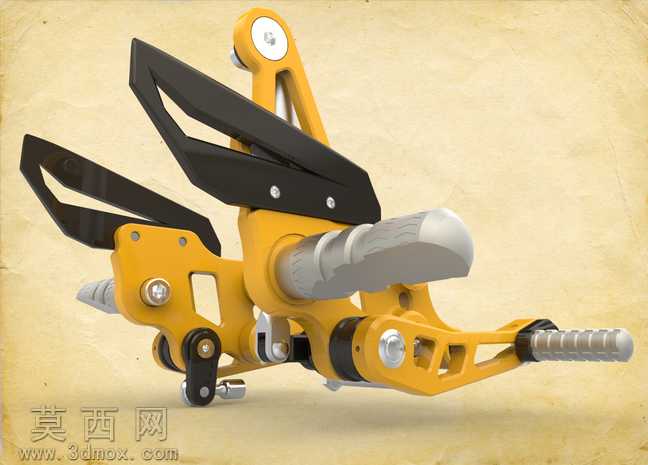

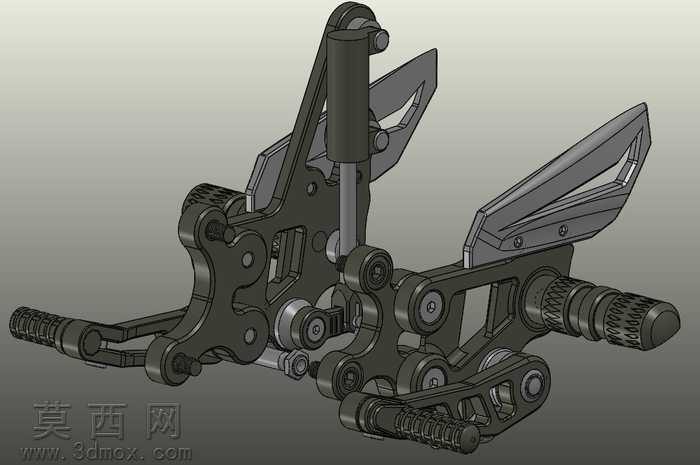

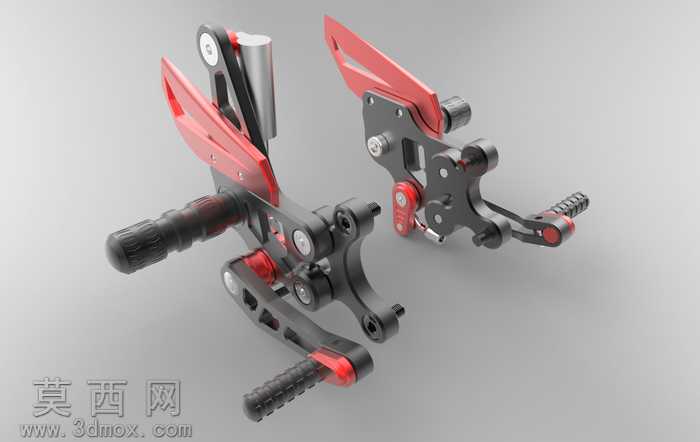

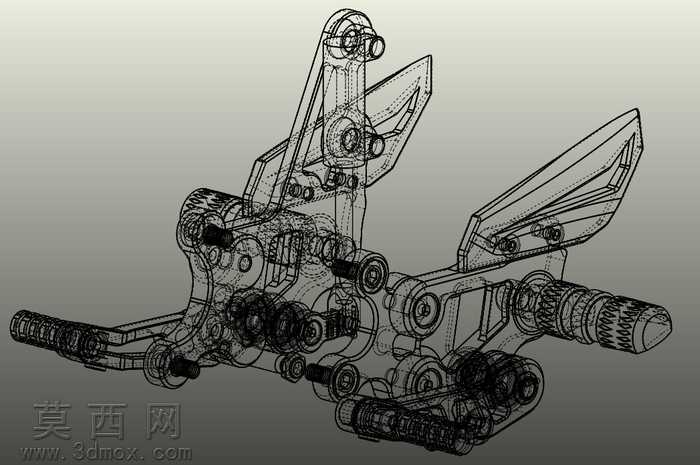

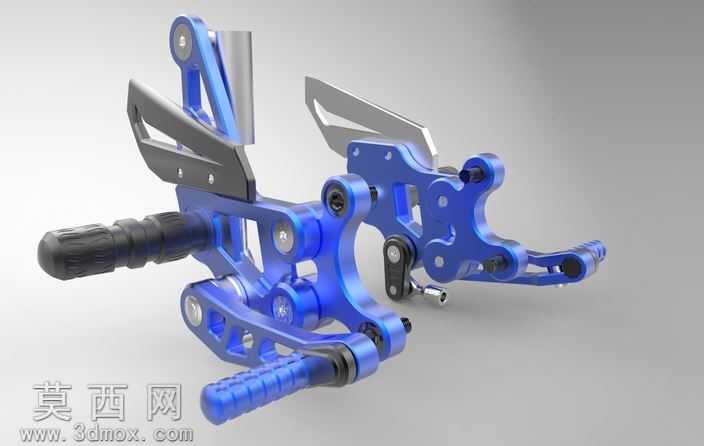

本作品为摩托车改装用升高脚踏总成的三维参数化建模设计，建模阶段以实车改装的人机工程需求为核心基准，首先完成整体安装基准面的定位，匹配对应车型的车架安装孔位坐标，确保总成安装后与原车制动拉杆、换挡连杆的运动行程无干涉。建模过程中对脚踏总成的各组成部件进行独立参数化绘制：包含主安装支架、折叠脚踏杆、可调连接摆臂、制动踏杆、换挡踏杆、装饰护片以及各铰接位置的销轴、衬套、锁紧紧固件，所有铰接位置均按照实际机械配合公差预留装配间隙，还原真实部件的活动自由度，可实现脚踏杆折叠收纳、安装位置多档位调节的运动仿真。材质与渲染阶段，针对不同部件的实际应用材质进行区分设置：主承重支架采用6061铝合金材质，添加硬质阳极氧化的哑光黑表面处理效果，还原金属表面细腻的磨砂颗粒质感，边缘倒角位置做轻微的高光反射处理，体现CNC机加工的精密倒角工艺；脚踏杆表面设置防滑滚花纹理，橡胶防滑套添加轻微的磨损质感与软胶材质的漫反射属性，还原橡胶材质的哑光触感；两侧装饰护片采用亮面红色阳极氧化铝合金材质，调整反射参数呈现鲜亮的金属红光泽，与黑色主体支架形成强烈的视觉对比；铰接位置的金属销轴、紧固件添加镀锌亮面金属质感，螺栓头部的滚花、六角特征均做精细还原，提升模型整体的真实感。结构设计上，采用多连杆可调式结构，通过摆臂上的多组安装孔位可实现脚踏高度、前后位置的多档位调节，满足不同身高骑手的骑行姿态需求，适配赛道驾驶、日常通勤等不同场景的人机操控角度；脚踏杆内置弹簧复位结构，在发生倾倒碰撞时可自动折叠，避免脚踏断裂损伤车身；整体结构做轻量化镂空处理，在保证支架结构强度的前提下去除多余材料，降低改装件的整体重量，兼顾结构强度与轻量化改装需求。设计过程中反复校核各部件的运动行程，确保制动、换挡操作时各连杆无运动卡滞，安装孔位与原车部件完全匹配，还原改装升高脚踏的实际功能与外观质感，整体渲染采用暖米色做背景，搭配柔和的侧方打光，突出金属部件的质感层次与结构细节，清晰展现各部件的装配关系与设计细节。
