分体式拔模检测模具工装结构

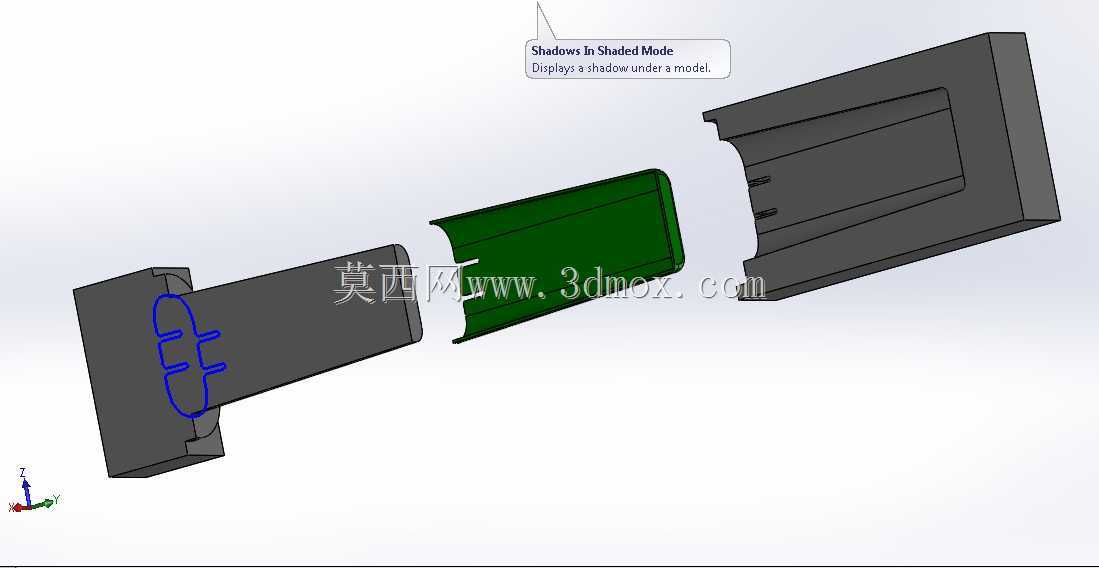

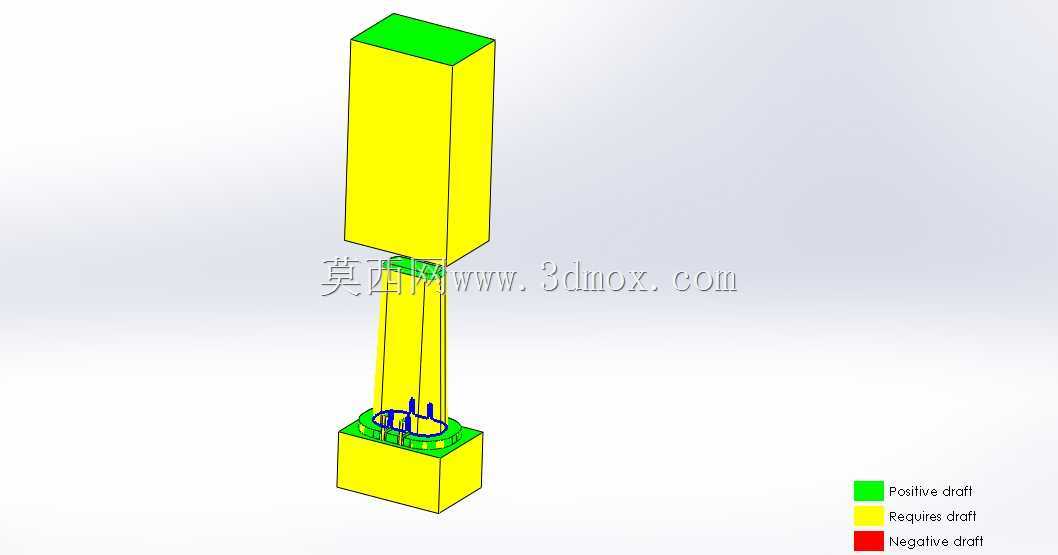

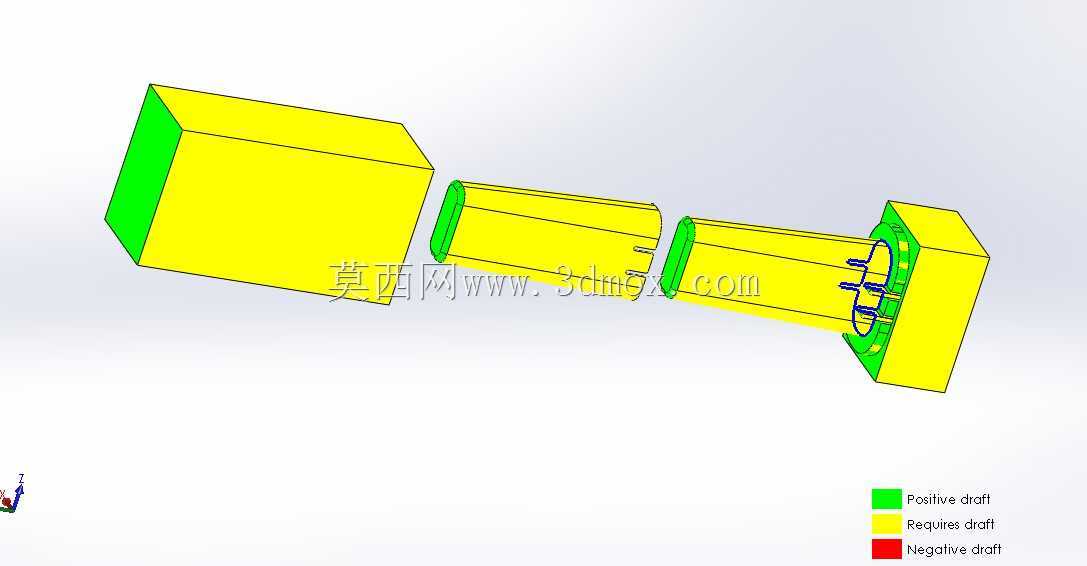

　　这套分体式结构主要面向注塑成型工序的前期拔模验证场景，在小批量试模、产品结构开模可行性验证环节使用频率较高，区别于整体式模具工装，它将上下成型段做了拆分设计，中间通过窄颈连接段实现导向与定位，能在验证带深腔、窄连接位的产品拔模角度时，快速拆分观察内部成型面的拔模余量是否充足。从结构布局来看，上部为长方型导向压合段，表面做了正拔模面标识，对应合模时的入模导向行程，该段的截面尺寸与下部模框的内框尺寸做了间隙配合设计，单边预留0.02mm的合模滑动间隙，避免合模过程中出现卡滞、蹭伤模腔表面的问题；中间连接段为窄长立柱结构，对应产品的深腔成型区域，该区域全部标注为需拔模面，设计时沿脱模方向做了均匀的斜度过渡，避免成型后产品顶出时出现粘模、

　　侧壁拉花的缺陷；下部为模框固定段，内置产品成型腔，边缘做了定位止口，能直接固定在通用模架上，不需要额外加工定制安装位，适配常规卧式注塑机的模架安装尺寸边界。实际使用过程中，该结构可单独拆分上下段，分别检测各成型面的拔模角度是否符合材料成型要求，比如针对ABS材料，拔模角度控制在1°-1.5°区间，针对加纤PP材料则适当放大到1.5°-2°，通过分体结构可以直接对每个成型面做角度测量，不需要拆解整套模架，大幅缩短试模前的验证周期。设计时优先考虑了拆装便捷性，上下段的连接位没有做复杂的扣合结构，直接通过平面定位加销钉固定，拆装时只需要拔出定位销就能分离上下成型部分，方便对模腔表面做抛光、调整拔模斜度的修模操作；

　　同时各段的外形棱角都做了R0.5的倒角处理，避免拆装过程中划伤操作人员，也减少应力集中导致的工装变形问题。安装边界方面，下部模框的长宽尺寸适配150mm*150mm的标准模架安装槽，总合模行程控制在180mm以内，适配锁模力50T以下的小型注塑机的开模行程要求，不需要对设备做额外改造就能直接上机验证。
