忍者250右后铝制掩护护盖结构设计

这款右后掩护护盖是适配街跑类机车右后区域的防护构件，主体选用T6铝合金作为加工基材，这类材料在兼顾轻量化需求的同时，能提供足够的结构强度应对日常骑行中的飞石撞击、剐蹭以及长期户外使用的耐候要求。从实际应用场景来看，该构件安装在机车右后车架外侧，核心作用是遮挡内部走线、后摇臂连接端以及部分传动侧外露结构，既可以避免骑行过程中卷起的泥沙、雨水直接冲刷内部精密配合部件，也能在车辆发生低速倾倒、侧向剐蹭时率先承接冲击力，降低核心结构件的维修更换成本。

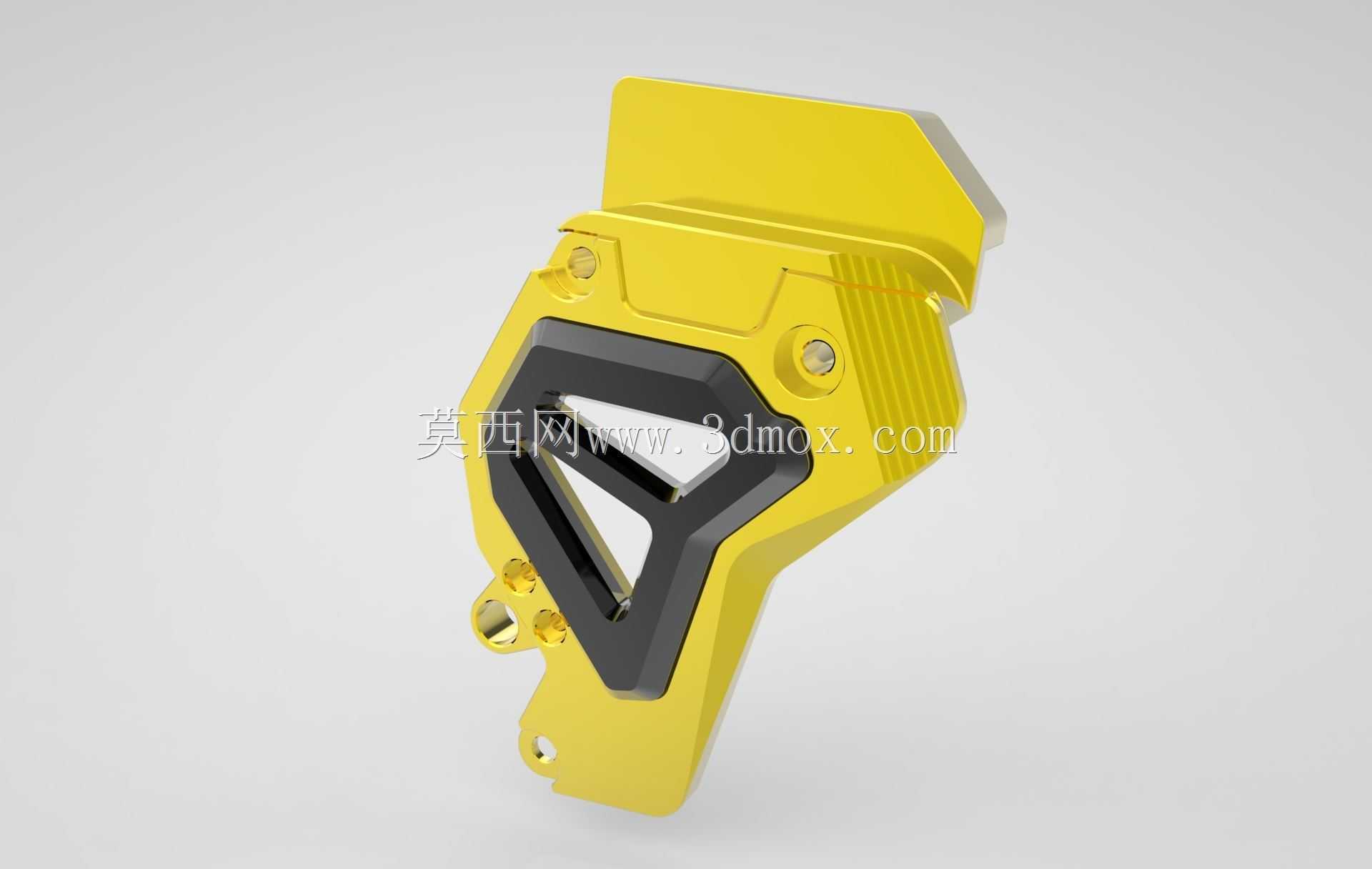

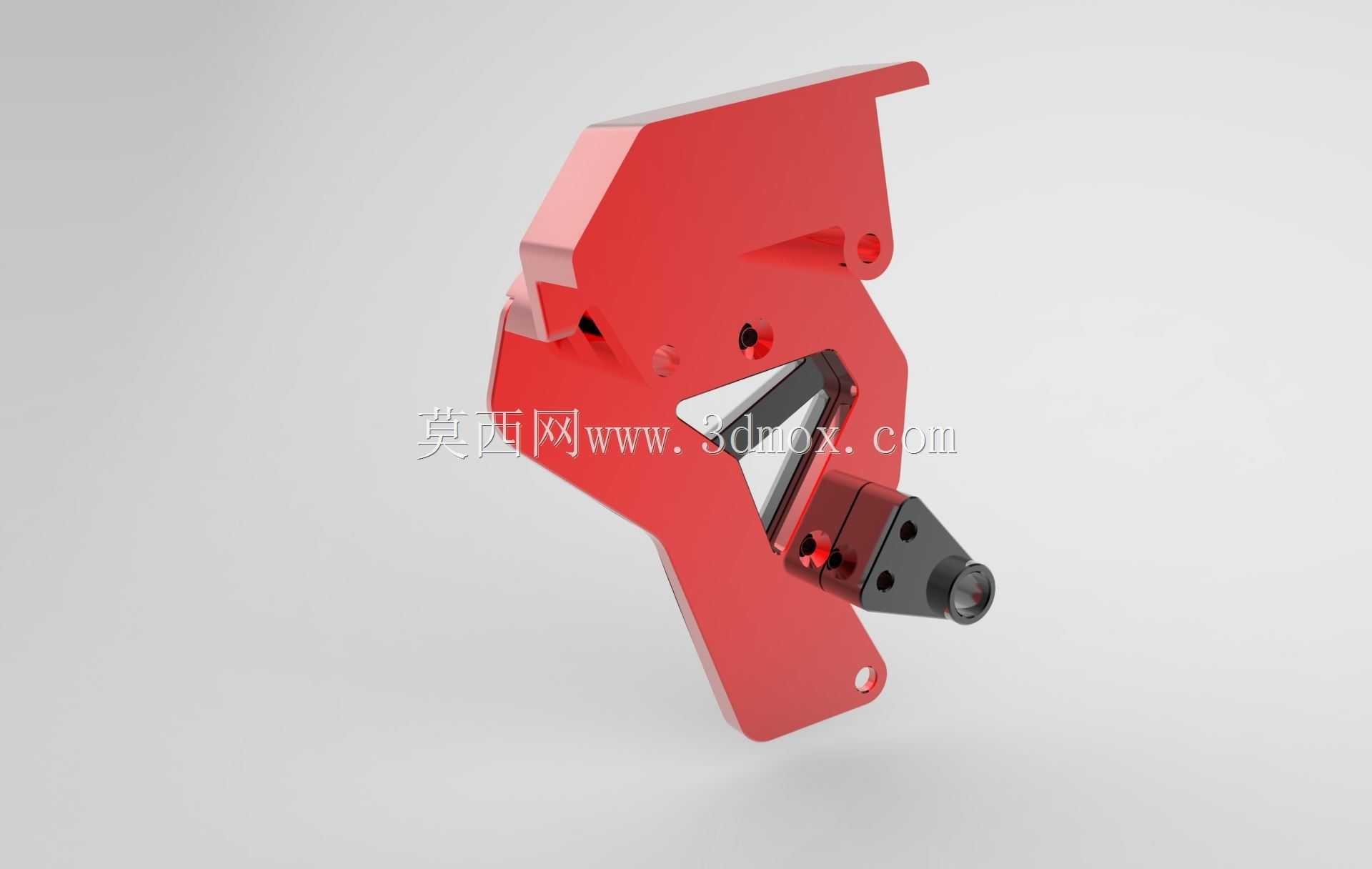

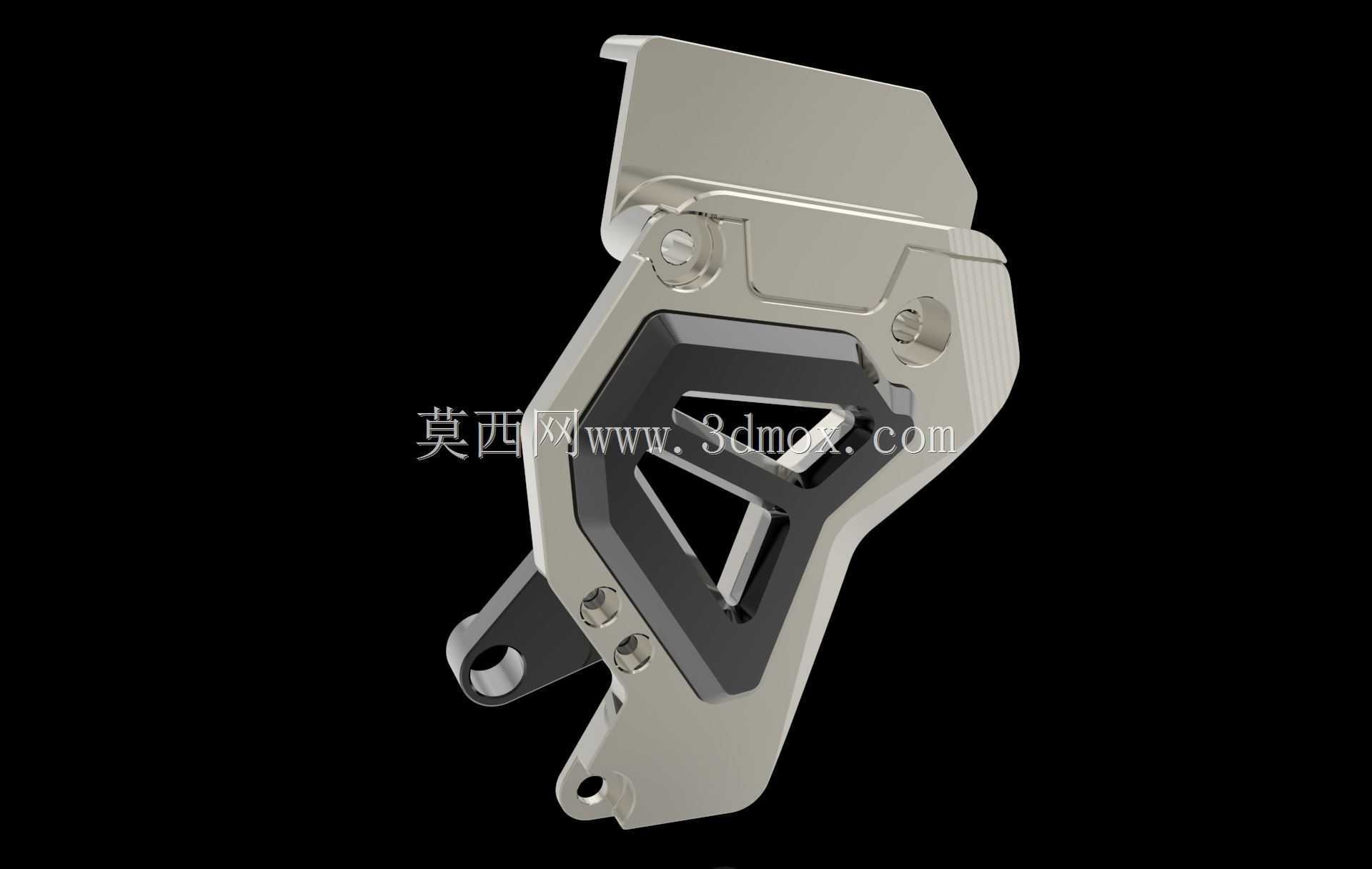

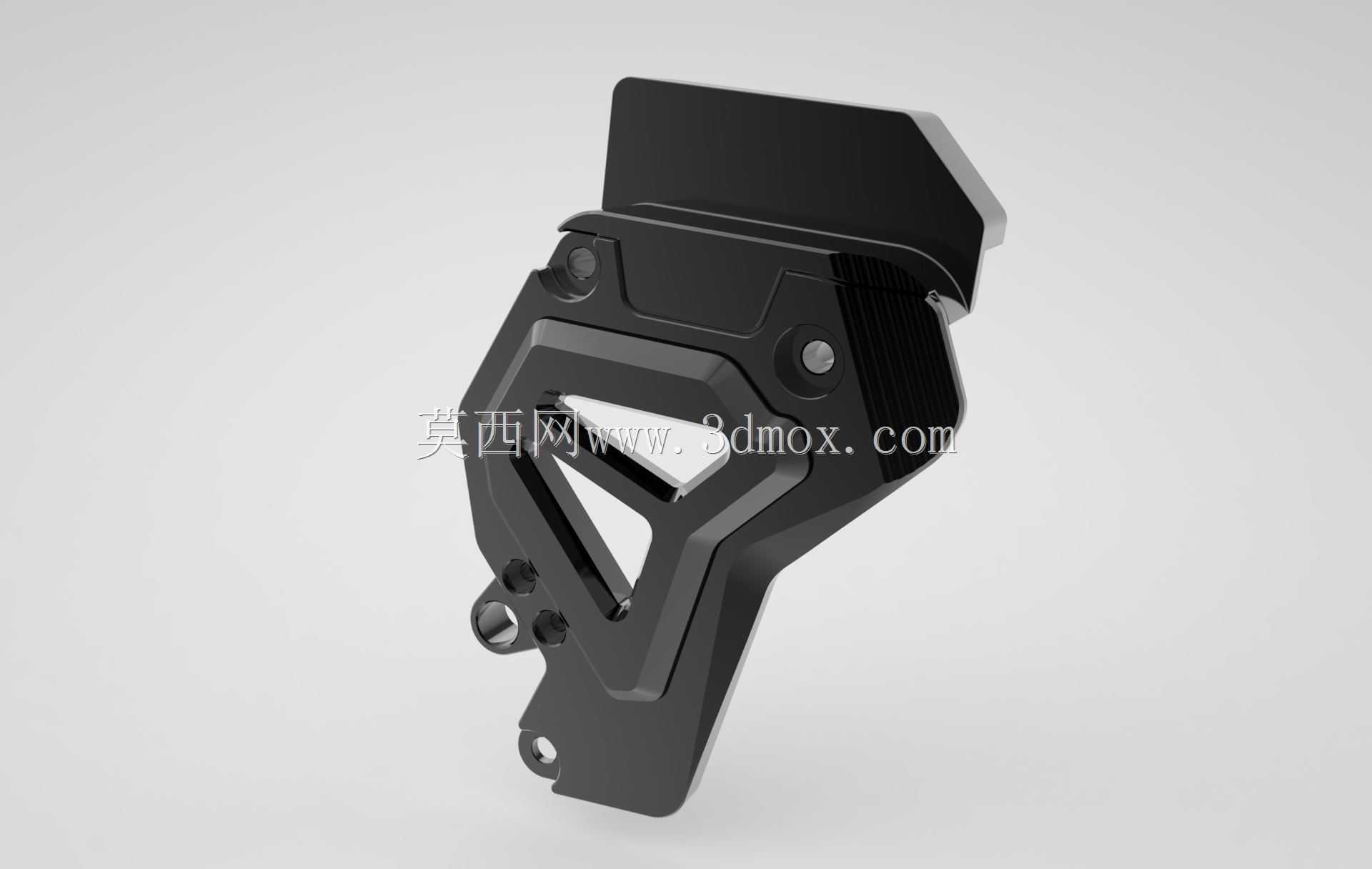

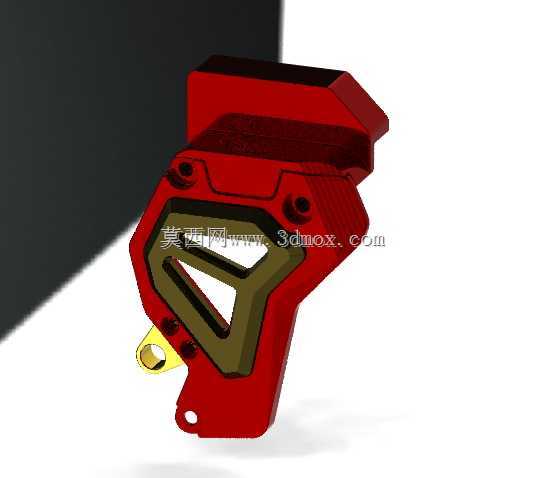

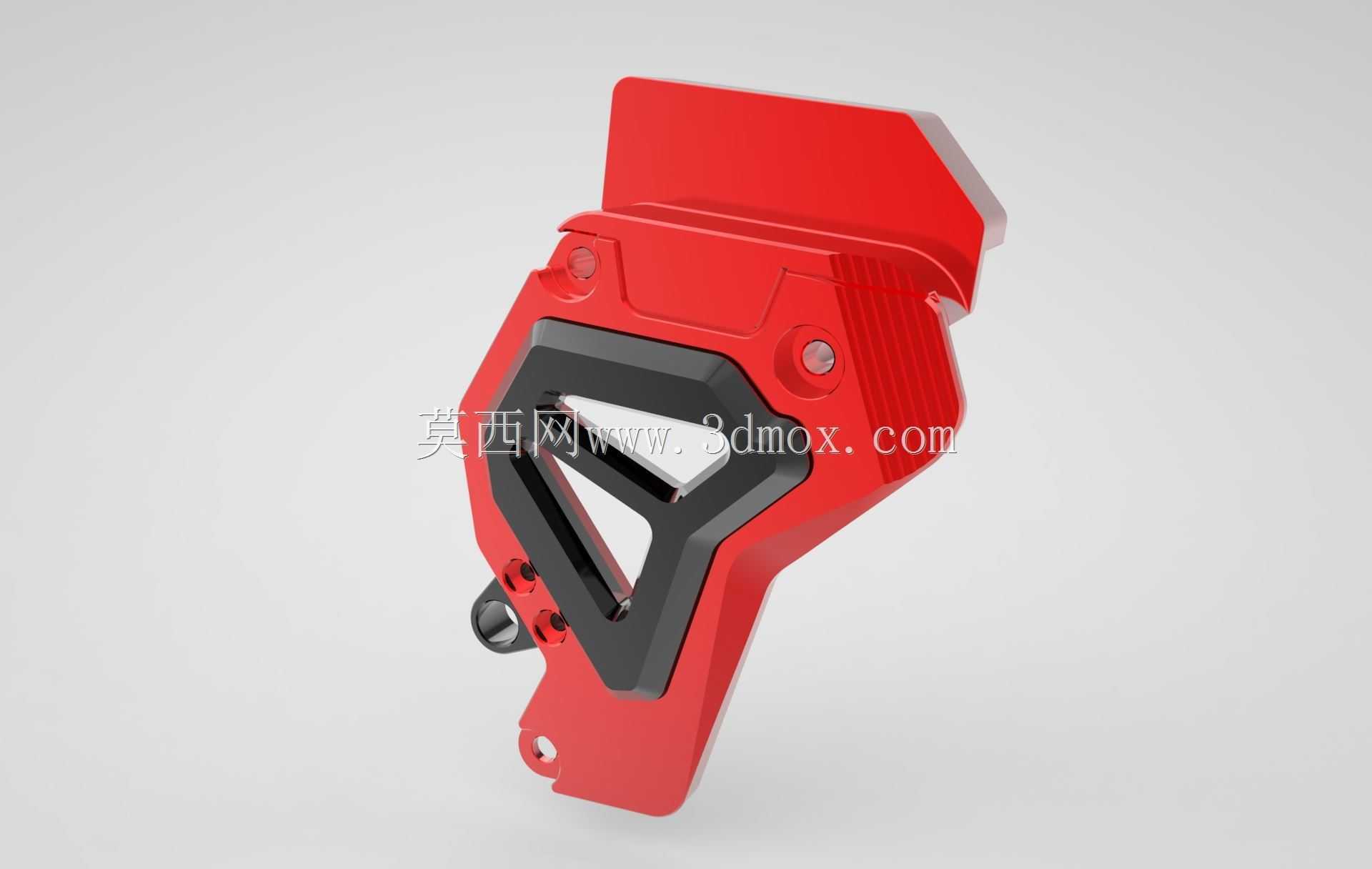

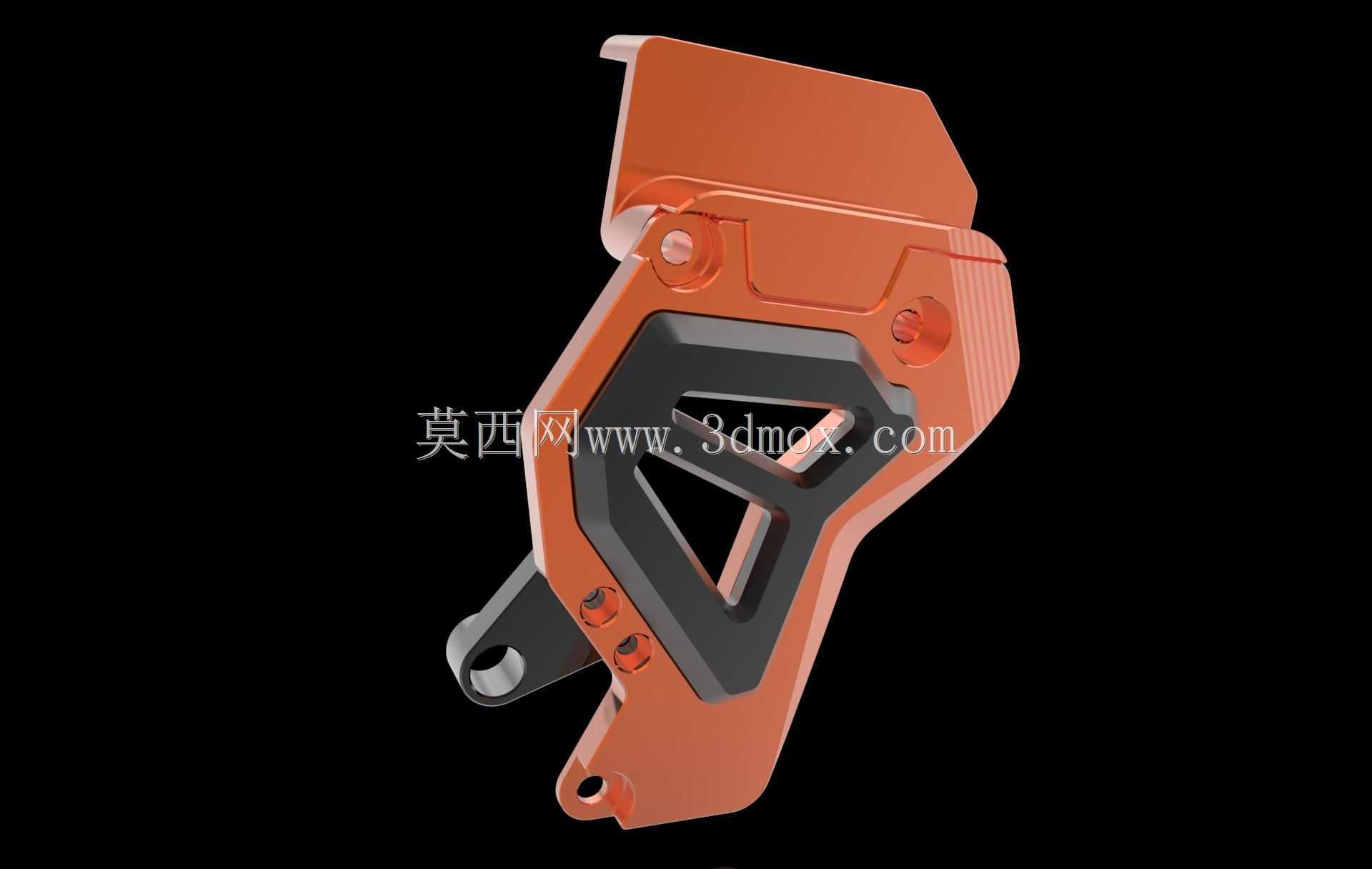

设计过程中首先明确了安装边界的约束条件：护盖内侧预留的三个安装孔位完全匹配原车对应位置的螺栓固定点，孔位周边做了局部加厚处理，避免长期振动下出现固定位开裂的问题；内侧与车架、外露部件的间隙控制在3mm以上，既不会在车辆行驶振动中产生干涉异响，也不会因为间隙过大导致泥沙从缝隙钻入内部防护区域。外形设计上采用了棱角分明的运动化造型，红色主体区域做了等壁厚设计，壁厚控制在2.5mm，在保证结构刚性的前提下尽可能降低构件自重，避免增加不必要的簧下质量影响车辆操控表现；中间嵌入的黑色镂空结构一方面是造型风格的呼应，另一方面也形成了三角形的力学加强筋结构，不需要额外增加壁厚就能提升护盖整体的抗冲击形变能力，镂空区域同时兼顾了散热需求，能让周边部件工作产生的热量顺利流通散出。

护盖边缘做了1.5mm的圆角过渡处理，既避免安装维护过程中锐边划伤操作人员，也能降低骑行过程中的风阻湍流，减少高速行驶下的风噪产生。侧面设计的竖向防滑筋条，是考虑到用户在挪车、临时调整车辆位置时可能会扶持该区域，筋条结构能提升手部接触时的摩擦力，避免打滑脱手。下端预留的小孔位是配套线束固定卡扣的安装位，方便后期加装辅助灯具、信号设备时规整走线，不需要额外在护盖上打孔破坏原有结构。从结构受力角度分析，护盖上部的宽边结构对应车辆倾倒时最先接触地面的区域，该区域做了局部的弧度加厚，撞击时能将冲击力均匀分散到周边的固定点位，不会因为单点受力过大出现碎裂情况；内侧与部件接触的位置预留了缓冲胶条的安装槽，安装时配套缓冲胶条可以进一步过滤行驶振动，避免护盖与金属车架直接接触产生共振异响。
