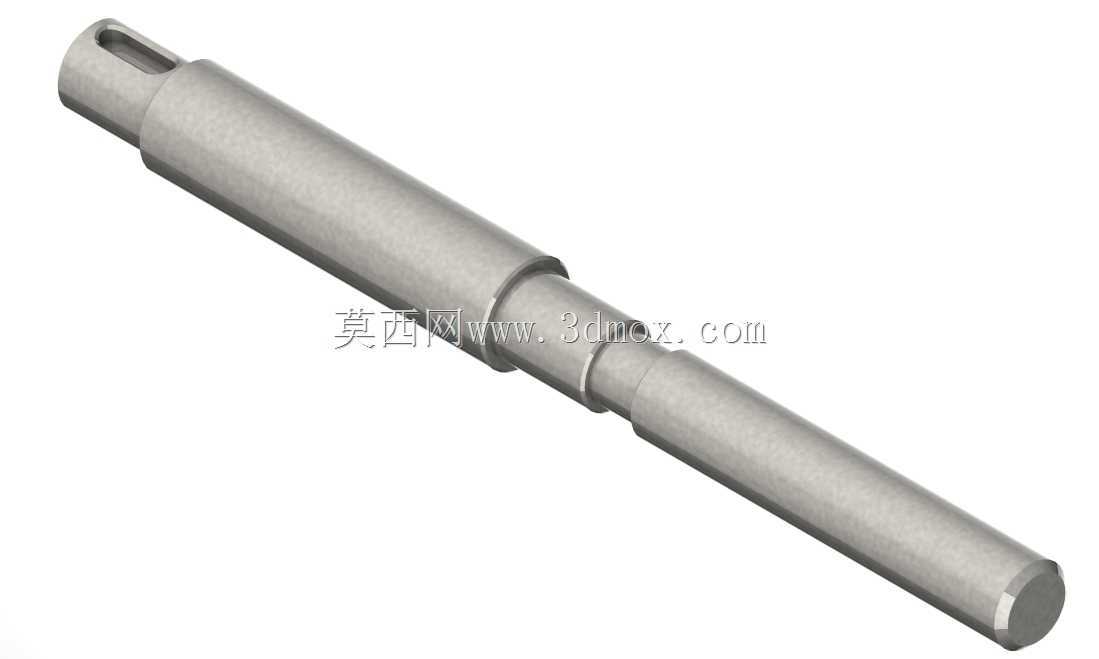

这类阶梯式长轴构件,多应用在中小载荷的传动链路、工装夹具定位机构以及轻工设备的进给单元中,日常工况下多承受交变扭转应力与少量径向弯曲载荷,部分带端部开孔的结构还可搭配开口销实现轴向定位,避免轴件在运转过程中出现窜动移位。从结构设计逻辑来看,轴身采用多段阶梯变径设计,并非随意设置台阶:每一段轴径的差值都对应了装配零件的安装定位基准,较粗的轴段一般用来装配滚动轴承、传动齿轮或者带轮,轴肩位置直接作为装配零件的轴向定位面,省去了额外加装轴套的工序,也能减少装配累计误差。端部的扁位与开孔设计,是为了适配拨叉、连杆或者手动操作件的连接需求,开孔位置距离轴端的距离经过计算,既保证开口销安装后有足够的防脱空间,也不会因为开孔过于靠近端面导致轴端应力集中出现断裂风险。
在实际选型与装配过程中,这类轴件的安装边界需要重点核对:各段轴颈的长度要匹配对应安装位的腔体深度,最细的轴段一般作为自由端或者导向端伸入配合工位,装配时要注意轴肩的过渡圆角不能小于配合零件的倒角尺寸,否则会出现零件装不到位的情况。材料选用34CrNiMo6合金结构钢,是考虑到这类合金调质后有足够的强度与韧性,能适应频繁启停的传动工况,表面经过精磨处理后粗糙度能满足轴承配合的要求,不需要额外做表面镀层处理就能适配多数常规工业环境。设计这类轴件的三维模型时,要提前预留加工退刀槽的位置,在螺纹段、磨削段的衔接处设置符合加工规范的退刀结构,避免后续机加工时出现撞刀问题,同时各段轴的同轴度公差要在建模时就明确标注基准,以两端中心孔为统一基准,保证加工后轴件的运转跳动量控制在允许范围内。这类轴件不适合大冲击载荷的重型设备场景,在轻载传动、定位导向的工位上使用寿命更长,日常维护时只需要定期检查轴肩位置的磨损情况,以及端部开孔处的变形量,就能保证长期稳定运行。
