MazzoniStur3香皂成型下模腔结构

这套下模腔是适配Mazzoni Stur 3香皂生产线的核心成型部件，对应85克规格美白香皂的无带型生产工位，材质选用Muntz金属Spek，也就是常见的蒙次黄铜合金，这类铜锌合金在日化生产模具里应用极广，核心优势是耐皂基弱腐蚀、表面抛光后脱模阻力小，长期连续生产不会因为皂料残留积垢导致成型面麻点，比普通45号钢模的维护周期长三倍以上，比不锈钢模的加工抛光难度低，成本控制更贴合日化快消品的量产需求。

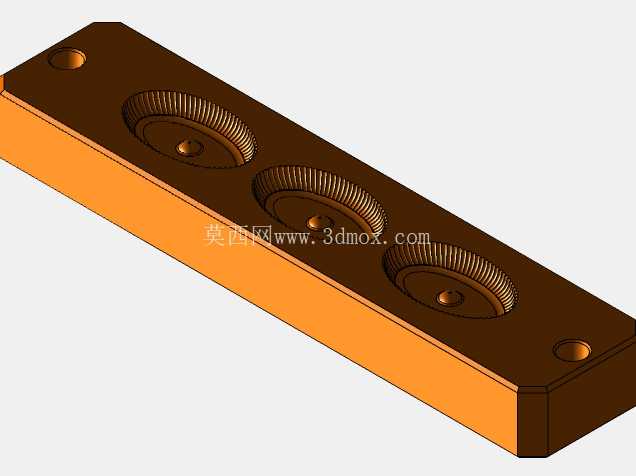

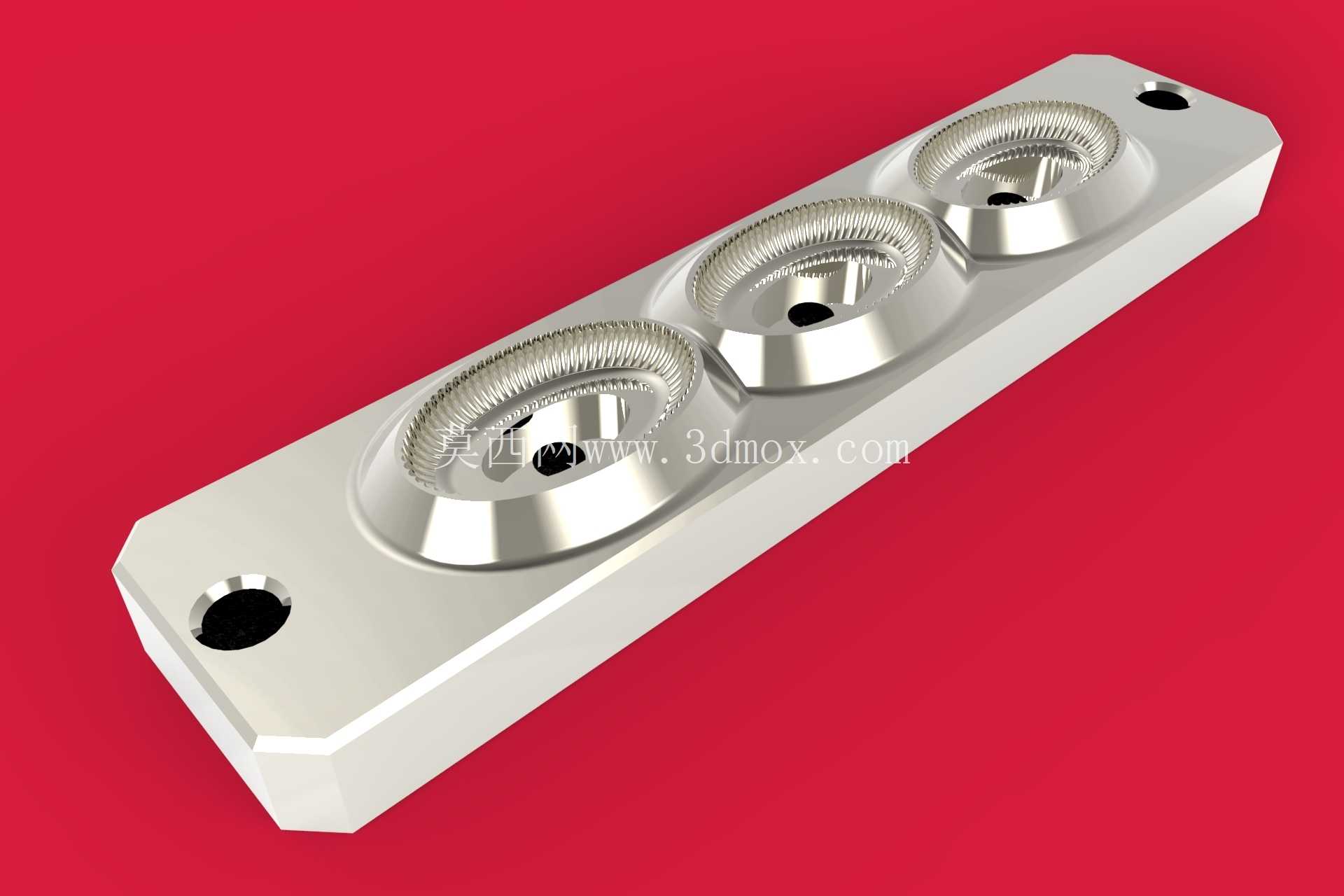

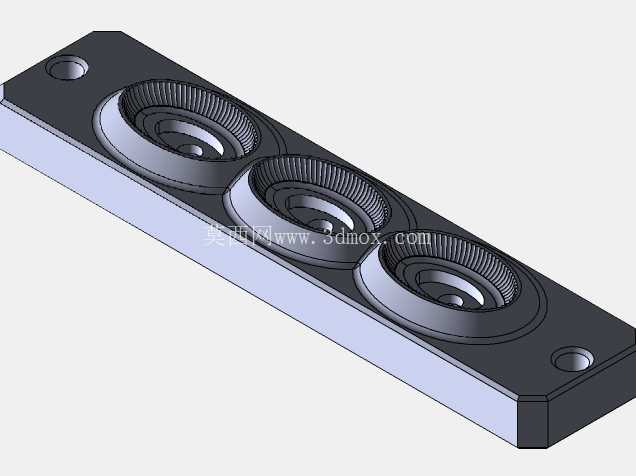

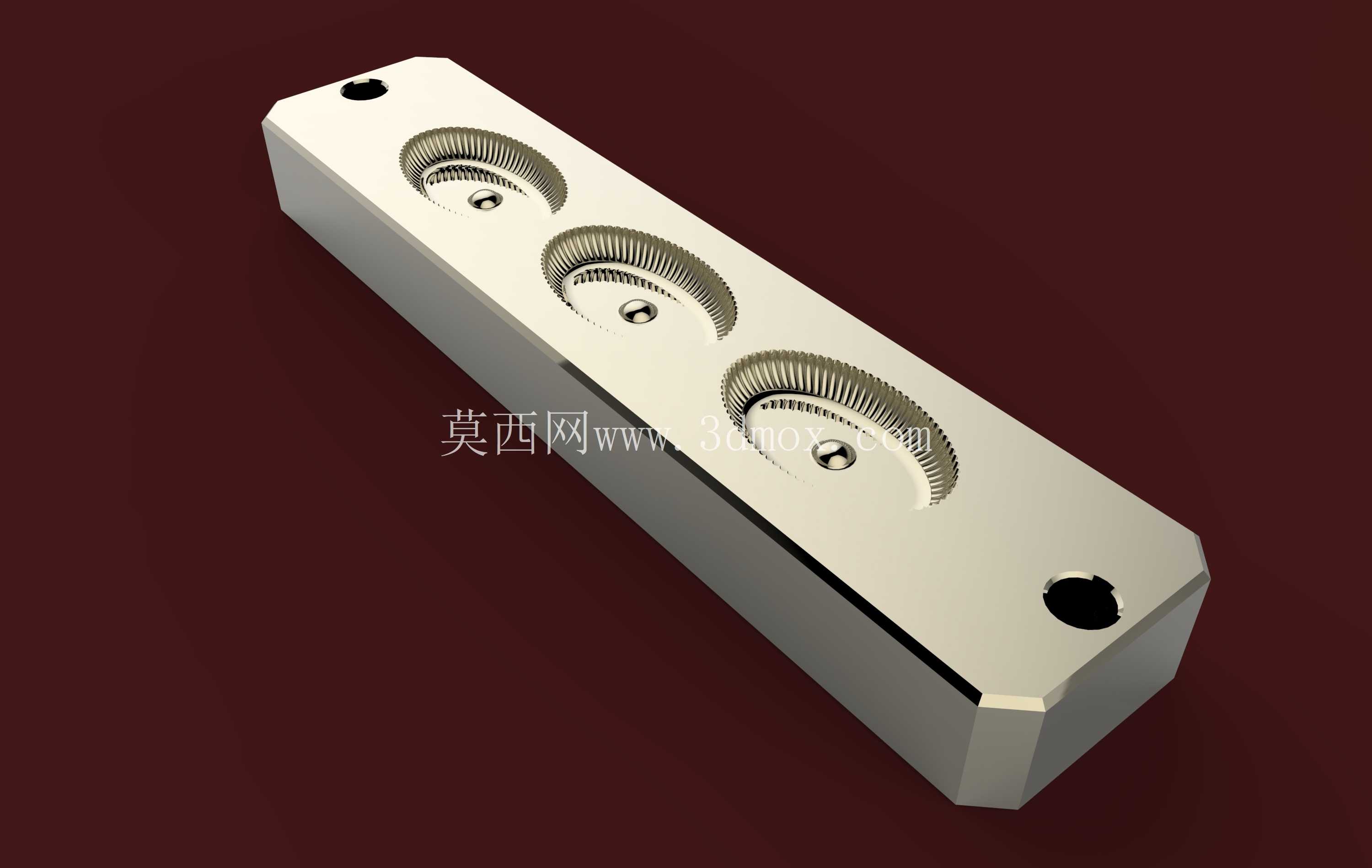

从实际产线的应用场景来看，这类下模腔安装在Mazzoni Stur 3生产线的皂料压制成型工位，和对应的上模腔配合完成皂粒压合、表面纹理成型、脱模顶出的整套动作，整条生产线是日化行业香皂量产的经典设备，单工位节拍可以达到每分钟120模以上，对模腔的尺寸一致性、表面耐磨度、合模对位精度要求极高。这套模腔采用一模三腔的排布设计，三个成型型腔沿模架长度方向等距排列，相邻型腔的中心距严格匹配设备的工位分度间距，安装时模腔底部的定位销孔和设备模架的定位柱完全契合，不需要额外调整对位，换模时间可以控制在20分钟以内，符合快消品行业多品类切换的生产需求。

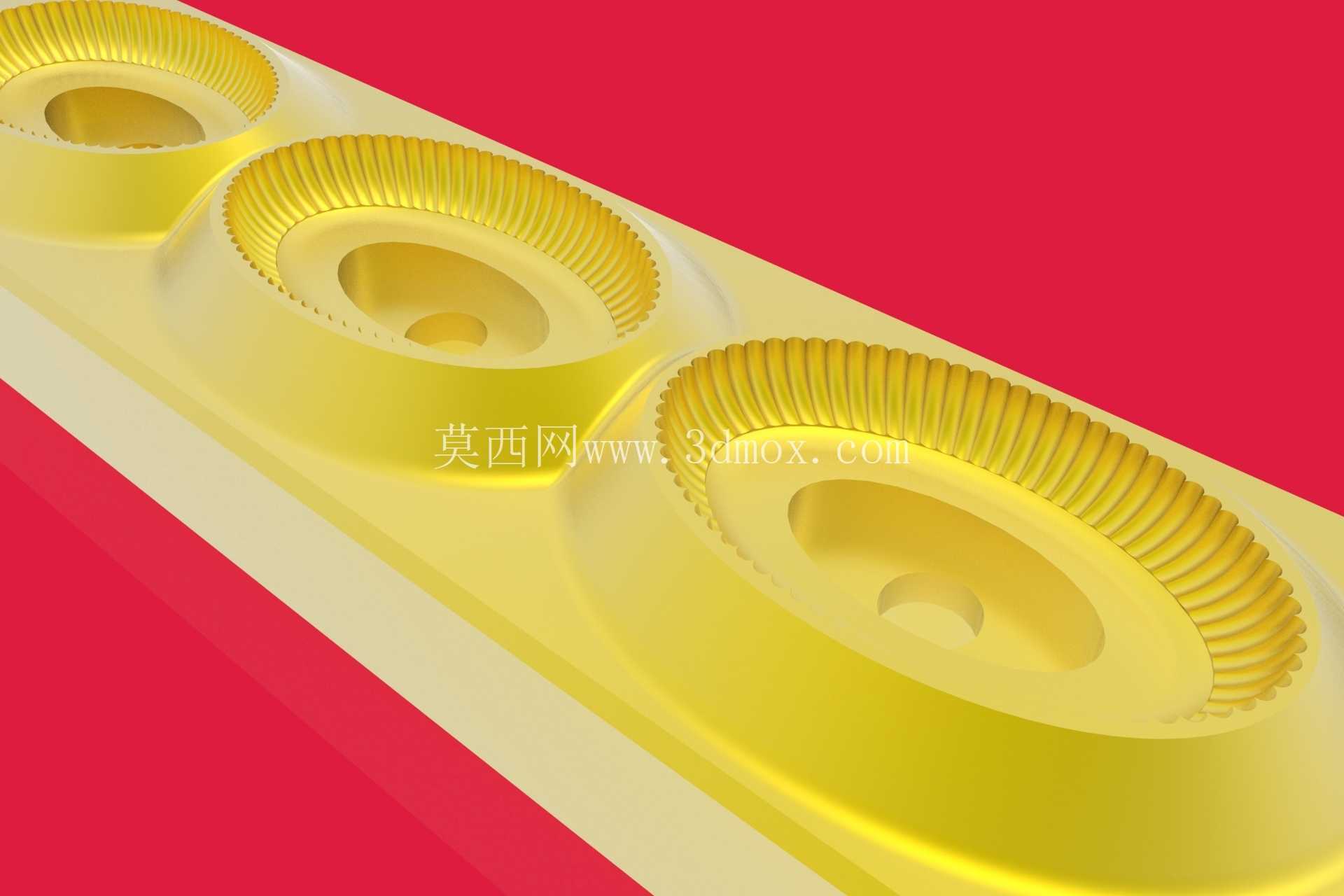

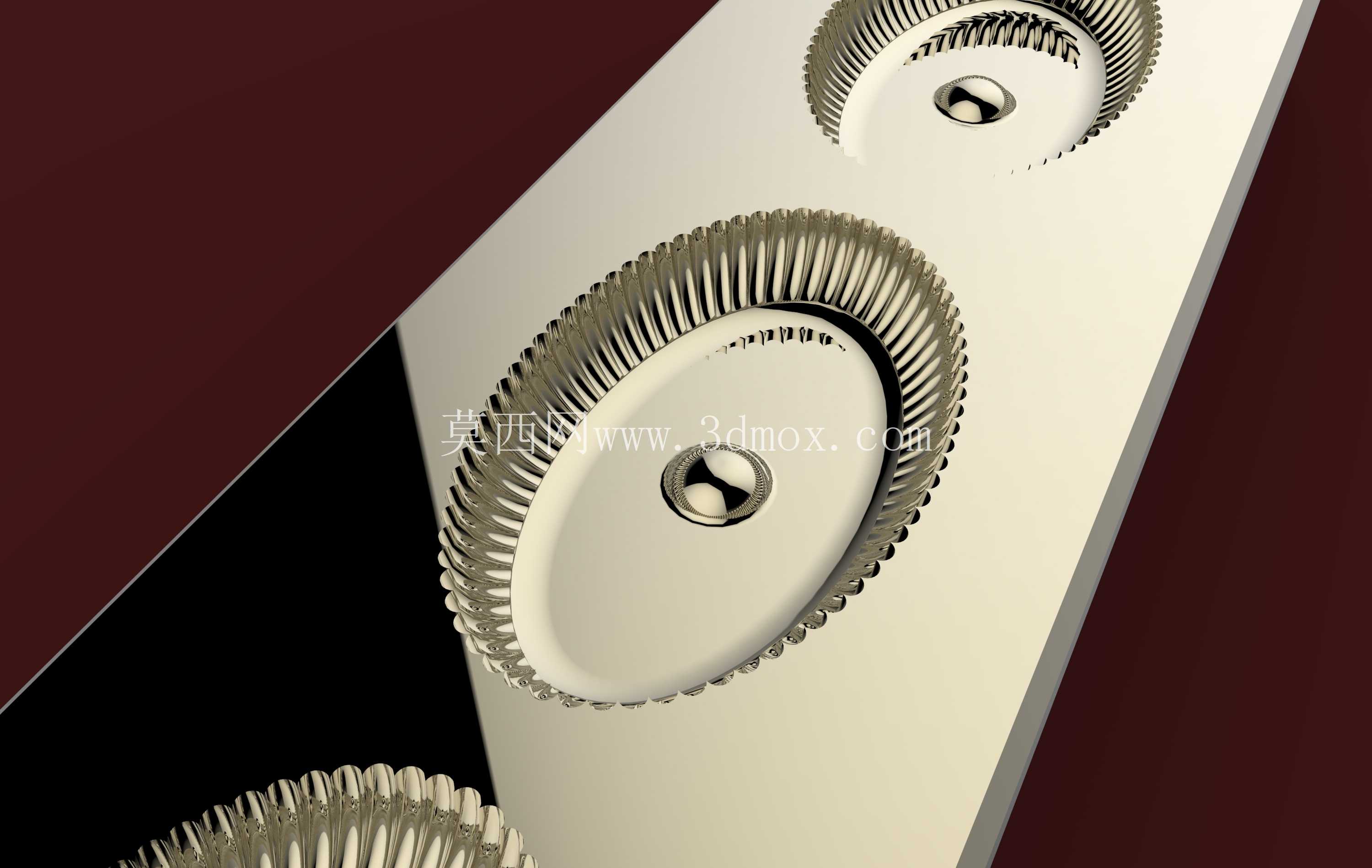

设计思路上，首先考虑的是皂体的成型精度，每个型腔的内壁都加工有细密的周向齿纹，对应香皂侧边的防滑纹理，齿纹的深度控制在0.3mm，齿顶圆角R0.1，既保证成型后皂体的防滑握持效果，又不会因为齿纹过深导致脱模时勾料，造成皂体缺角残次。型腔底部的阶梯凸台结构，对应皂体背面的品牌标识凹陷位，凸台的拔模斜度设置为1.5度，表面粗糙度抛光至Ra0.8，确保顶出时皂体不会粘黏在下模。模腔的流道间隙设置在0.15mm，压合时多余的皂料会从间隙排出形成飞边，后续工序可以通过简单的铣边去除，不会影响皂体主体外观。

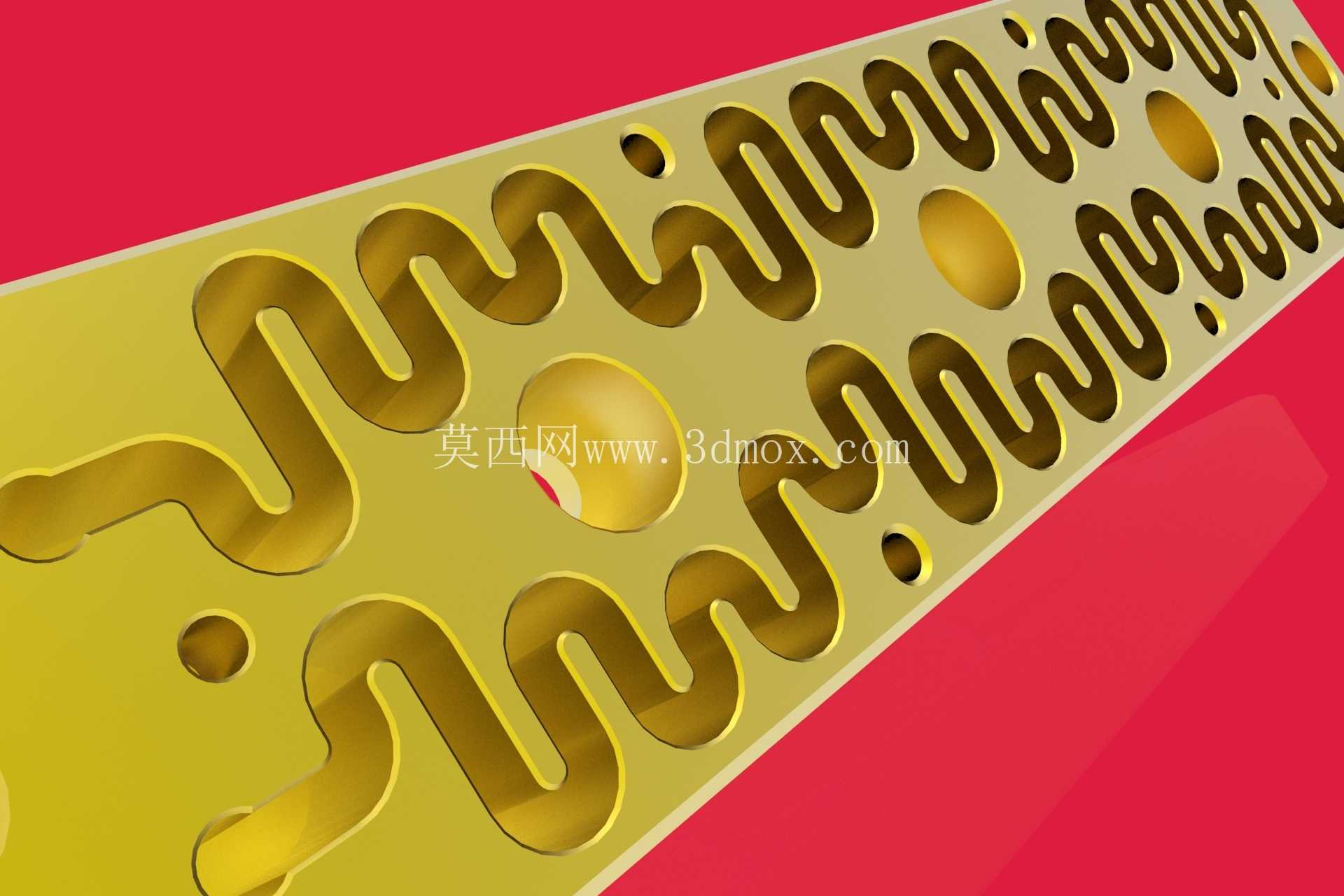

从安装边界来看，模腔整体的外形长宽尺寸完全适配Mazzoni Stur 3设备的标准模架安装槽，模腔厚度方向的公差控制在±0.02mm，合模时和上模的贴合面间隙小于0.03mm，避免压合时皂料从分型面溢出产生过厚飞边。模腔的顶出孔位置对应设备的顶杆排布，顶杆和顶出孔的配合间隙为0.05mm，既保证顶出动作顺畅，又不会让皂料挤入顶出孔造成堵塞。冷却水道的接口位置和设备的冷却水循环管路完全匹配，水道距离成型面的距离为12mm，生产时通22度冷却水，可以将模腔温度稳定控制在30度以内，避免皂料因为温度过高粘模，同时保证皂体压合后快速定型，缩短冷却等待时间，提升生产节拍。

在实际生产适配性上，这套模腔针对无带型香皂的生产做了专门优化，取消了普通香皂模腔里的吊带嵌件安装位，成型后的皂体没有吊带安装孔，适合普通流通款美白香皂的量产需求。模腔的进料口位置设置在每个型腔的侧边，对应设备的皂料挤出工位，挤出的定量皂块刚好落在型腔中心，压合时皂料可以均匀填充到型腔的各个纹理角落，不会出现局部缺料的问题。长期使用过程中，Muntz金属的材质特性也让模腔的修复难度更低，表面出现轻微划痕时，只需要简单的抛光处理就可以继续使用，不需要重新铣削成型面，大幅降低了模具的全生命周期维护成本。

从结构强度角度考虑，模腔的型腔壁厚设置为15mm，在120吨的压合压力下，模腔的变形量小于0.01mm，不会因为长期反复受压导致型腔胀大，造成皂体重量超差。模腔的边角位置都做了R2的圆角处理，避免安装和搬运过程中出现应力集中导致开裂，同时也减少了操作人员换模时被锐角划伤的风险。每个型腔的排气槽深度设置为0.02mm，压合时型腔内的空气可以从排气槽顺利排出，不会因为困气导致皂体表面出现气泡、缺料等缺陷，成品率可以稳定在98.5%以上，完全满足大规模量产的质量要求。
