瓶盖冲压成型工装模具结构设计

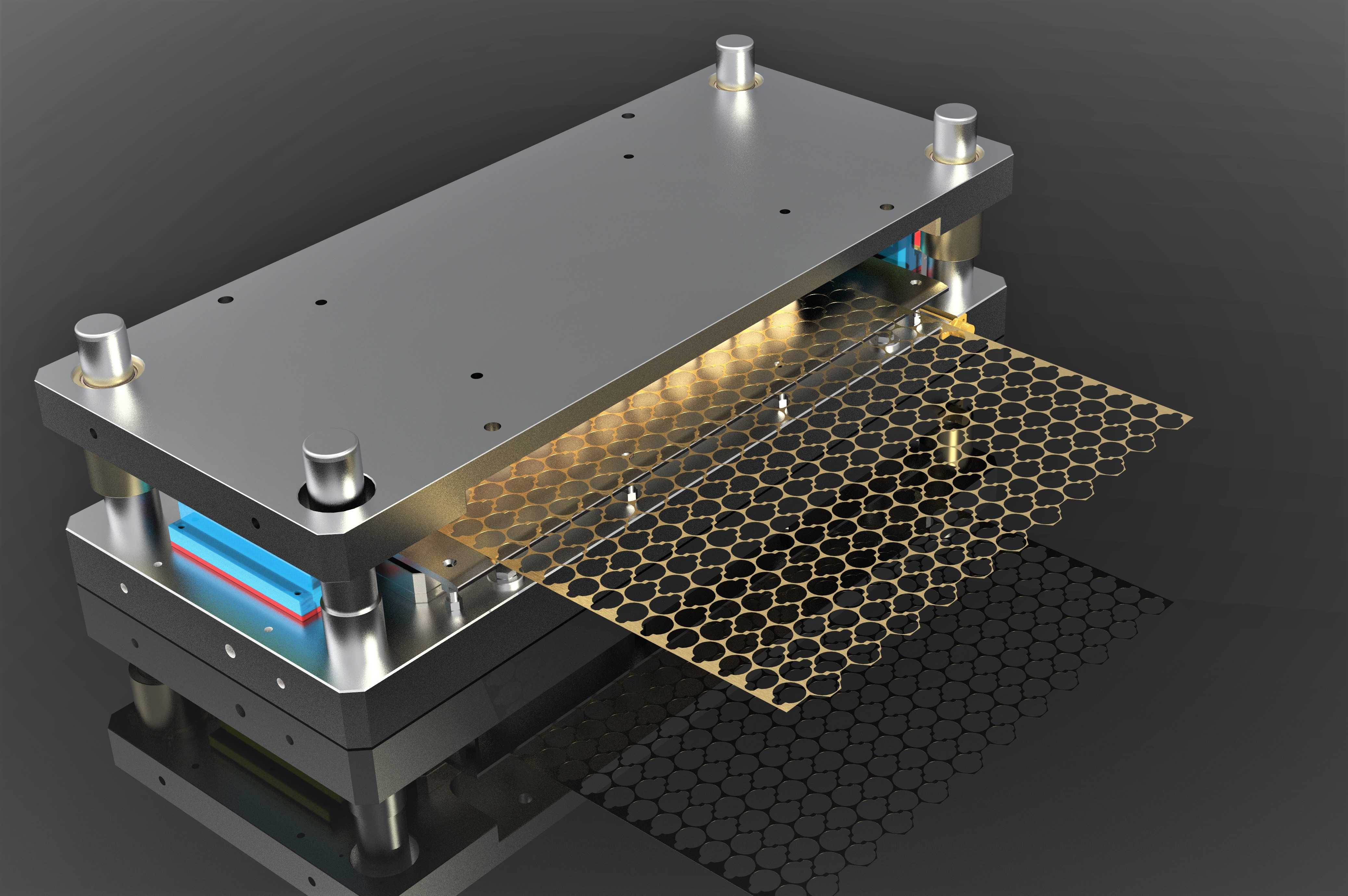

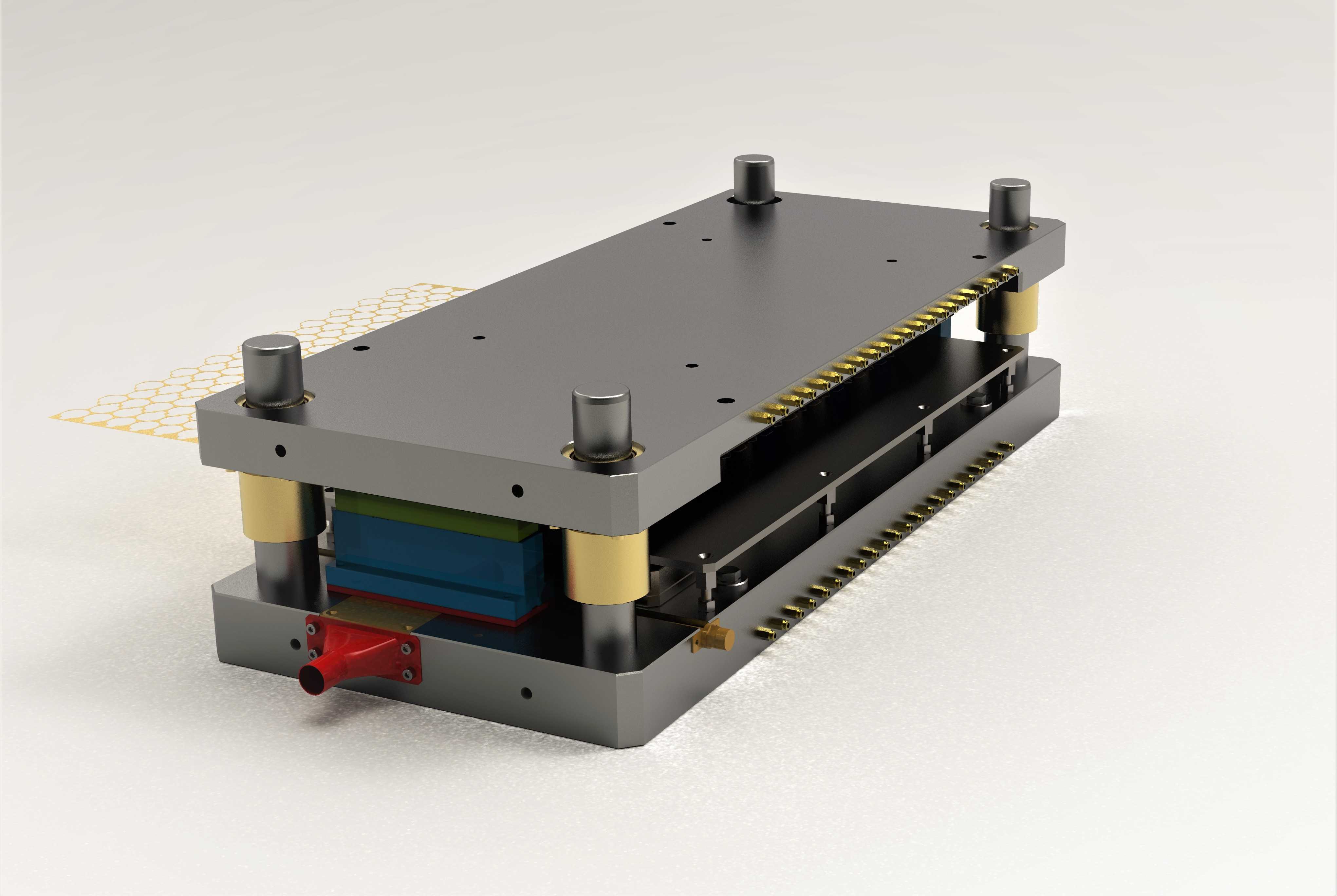

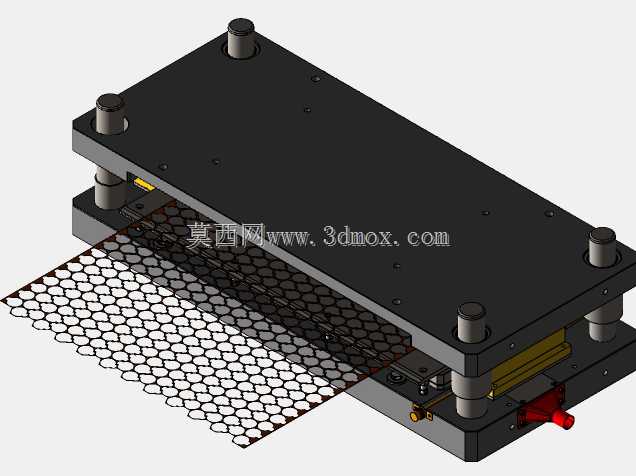

这款瓶盖成型工装主要面向快消品包装生产环节，适配中小批量瓶盖的冲压成型加工场景，可直接安装在常规开式压力机的工作台面，配合自动化送料机构即可完成连续化生产作业，无需额外定制专用设备接口，能覆盖常见金属防盗瓶盖、密封内盖的冷冲压成型工序，在食品、饮料、日化包装加工车间的冲压工位有着广泛的适配性。工装整体采用标准模架结构设计，上下模座选用45号钢调质处理，保证长期冲压作业下的结构刚性，避免反复受力产生形变影响成型精度。导柱导套配合铜套导向结构，分布在模座四角位置，合模过程中可实现高精度导向，导向间隙控制在0.02mm以内，确保上下模合模时型腔对位精准，不会出现偏模导致的瓶盖边缘毛刺、成型尺寸超差问题。模架内部集成了成型凸模、凹模、压料板以及退料机构，压料板通过内置的矩形弹簧提供预压力，在凸模接触料片前先将金属料带压紧，避免冲压过程中料片移位导致的成型缺陷；退料机构采用弹性顶出设计，成型完成后上模回程时可自动将卡在凸模上的成品瓶盖顶出，配合送料机构的步距进给即可实现连续作业，单工位节拍可达每分钟30-40次，能满足中小批量生产线的产能需求。设计过程中充分考虑了安装边界与适配性，模座整体长宽尺寸控制在常规压力机工作台的安装孔位范围内，上下模座的闭合高度、开模行程都适配多数通用压力机的参数区间，无需对现有设备进行改造即可直接装夹使用。模具的成型型腔采用镶拼式结构，易磨损的刃口部位单独选用合金工具钢淬火处理，磨损后可单独更换镶件，无需整体报废模架，大幅降低后期维护成本。侧边设置的定位挡块可精准控制料带的进给步距，保证每一次冲压的料片位置一致，成型后的瓶盖尺寸统一，边缘整齐，无需额外进行飞边修整工序。同时模架上预留了气吹接口位置，可外接压缩空气管路将成型完成的瓶盖吹落至收料槽，进一步提升生产的自动化程度，减少人工取件的安全风险。整体结构紧凑，没有冗余的外置结构，日常维护时只需定期对导柱部位加注润滑脂，检查弹簧弹力是否正常即可，操作门槛低，适配一线车间的日常使用需求。
