汽车前发动机罩内板结构设计

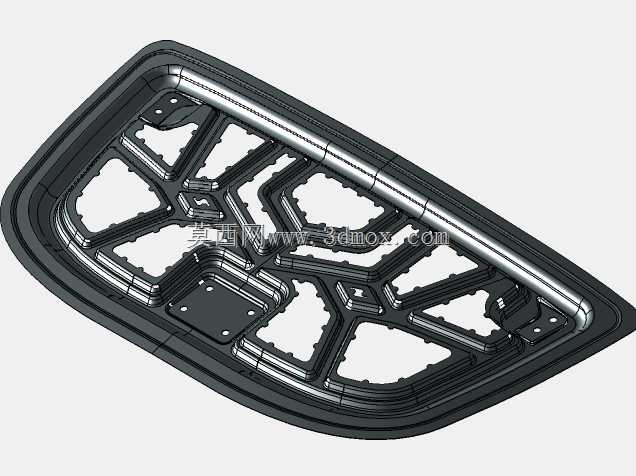

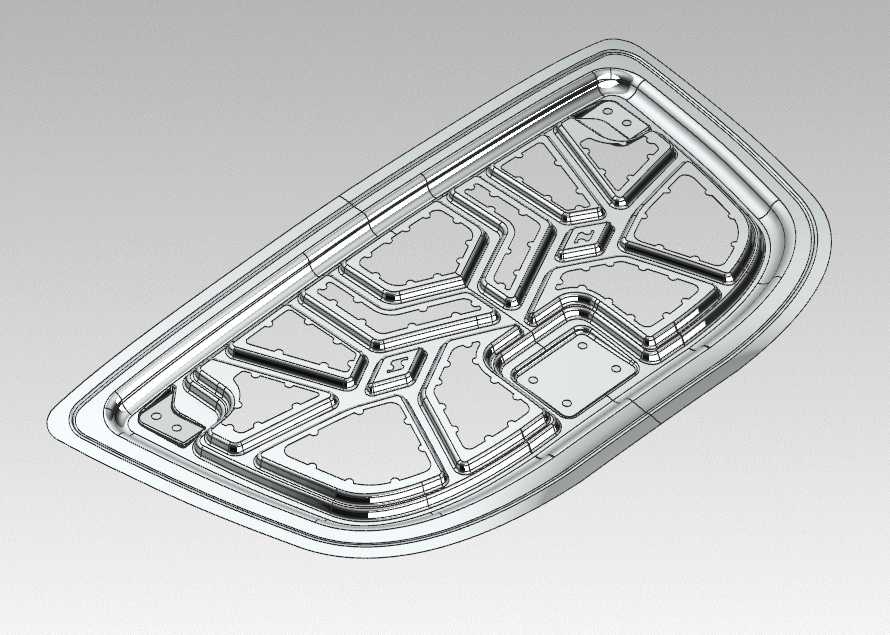

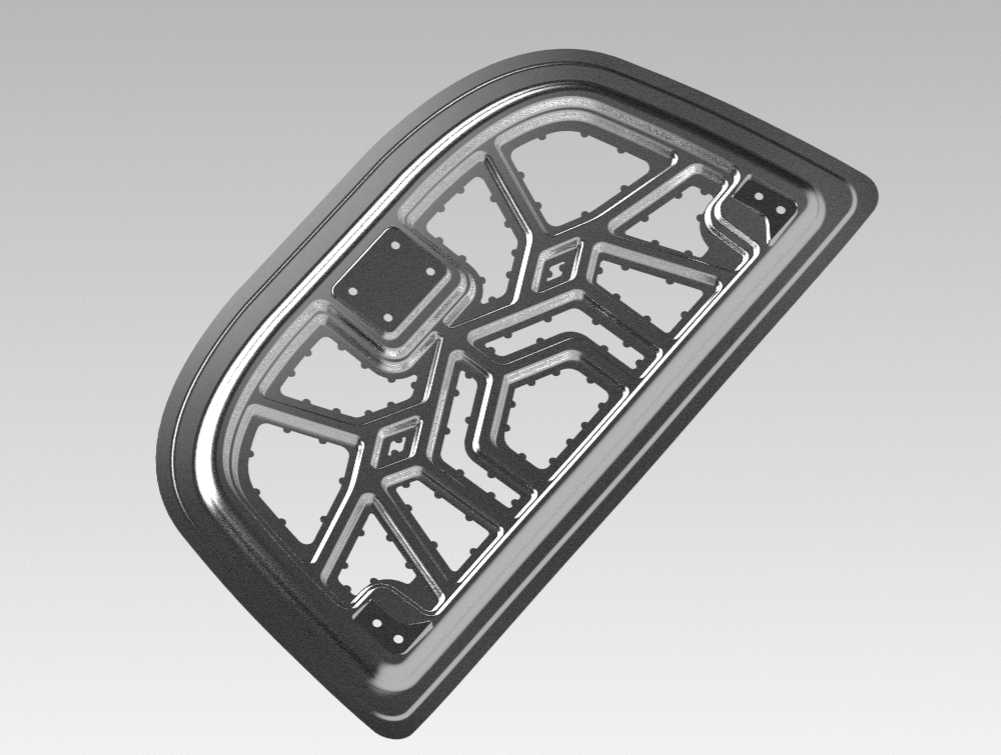

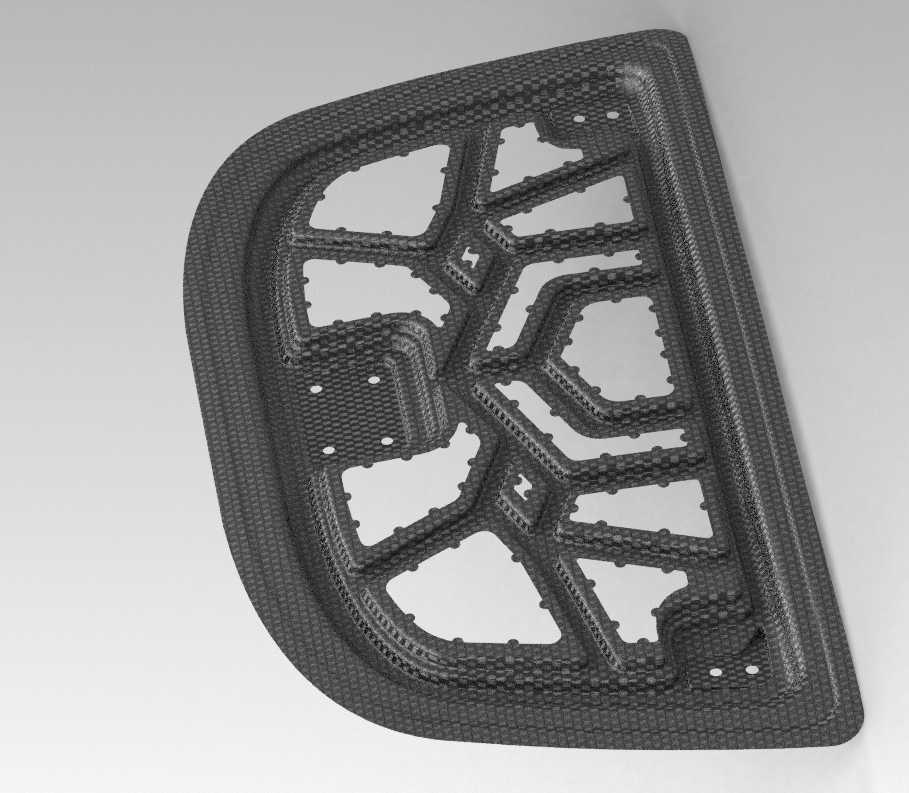

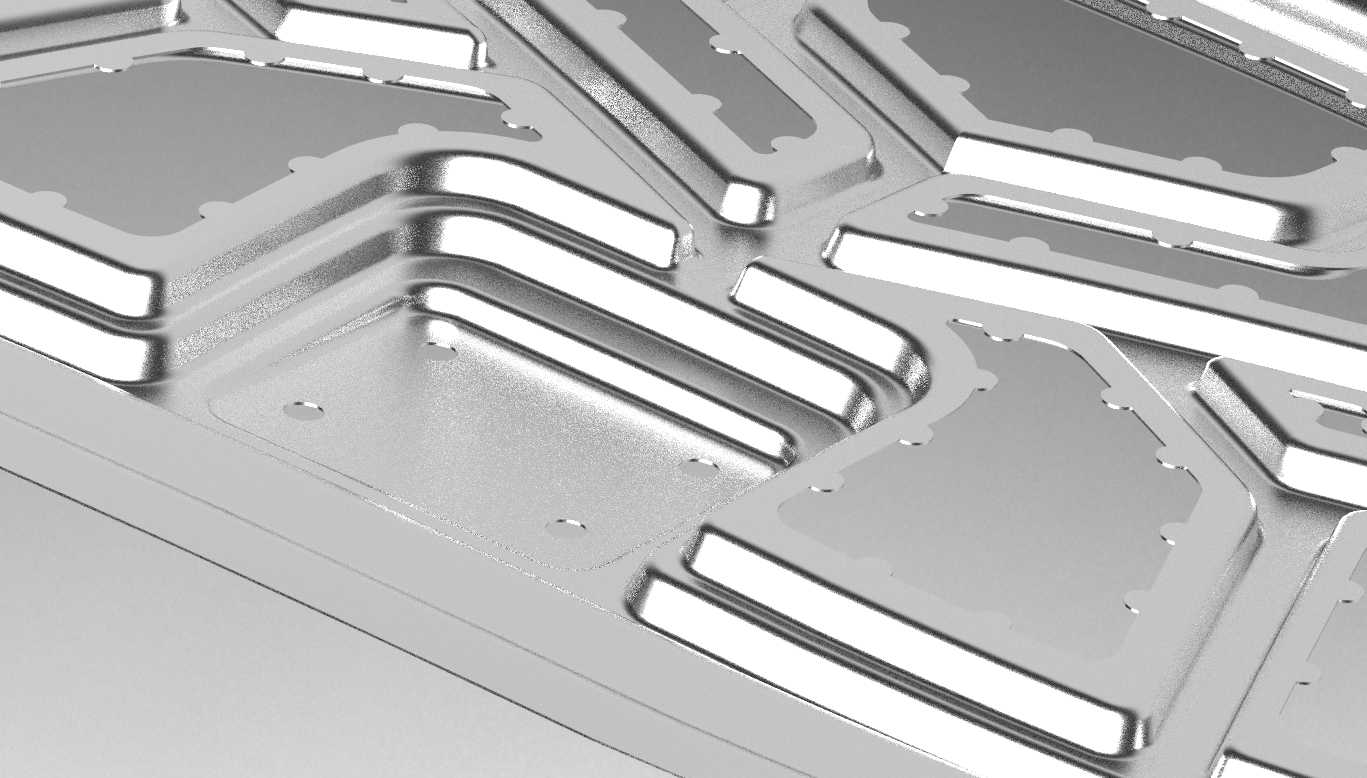

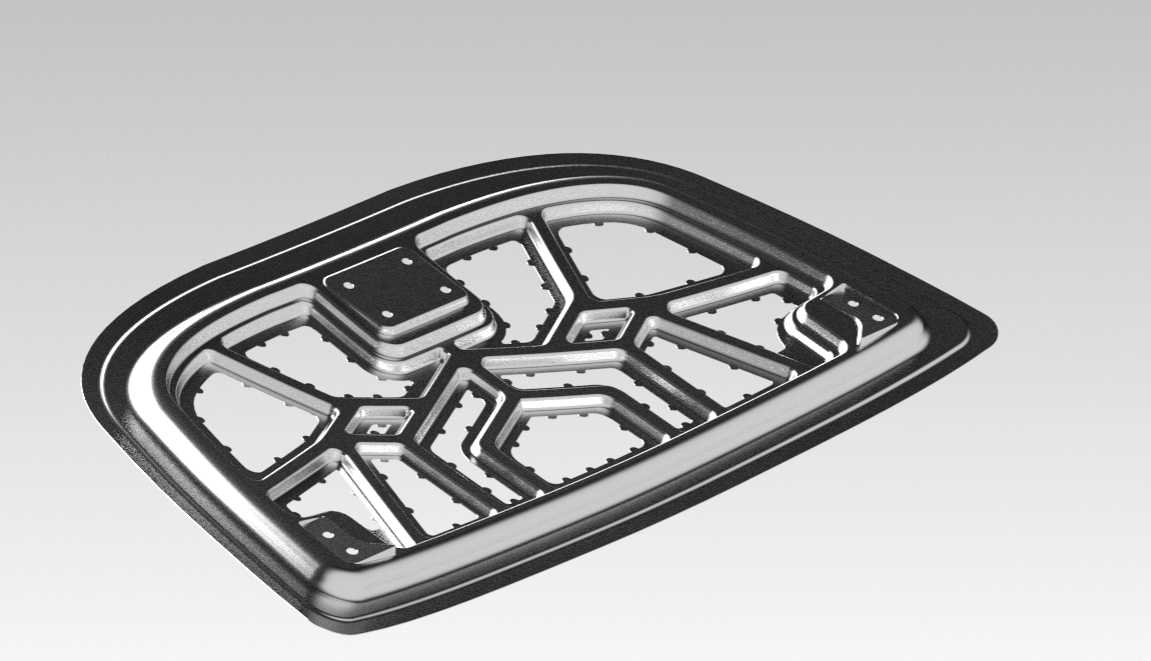

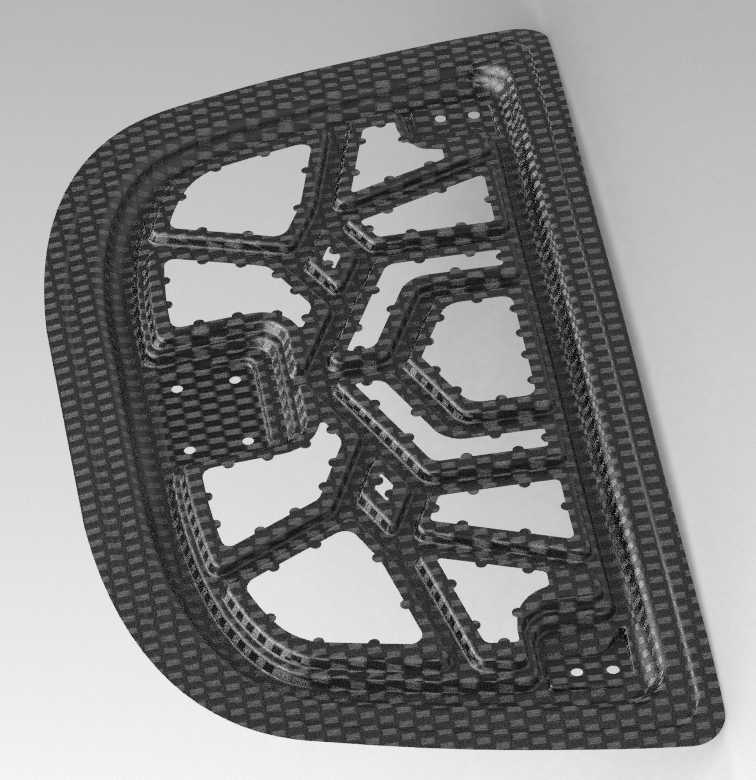

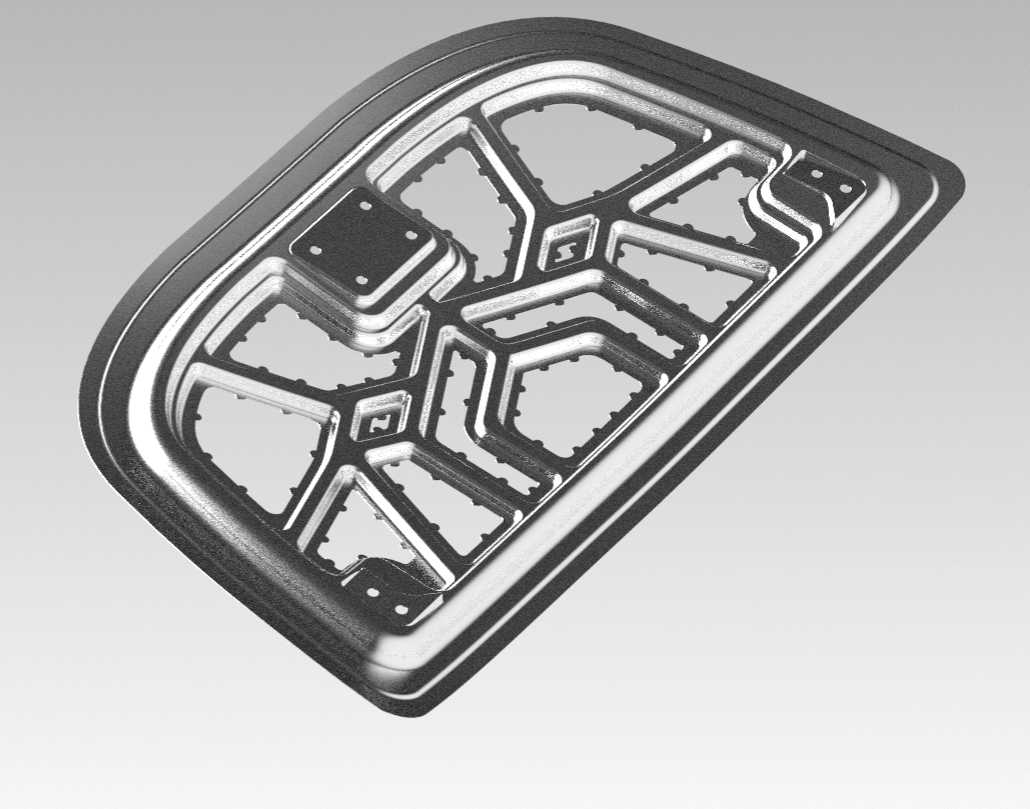

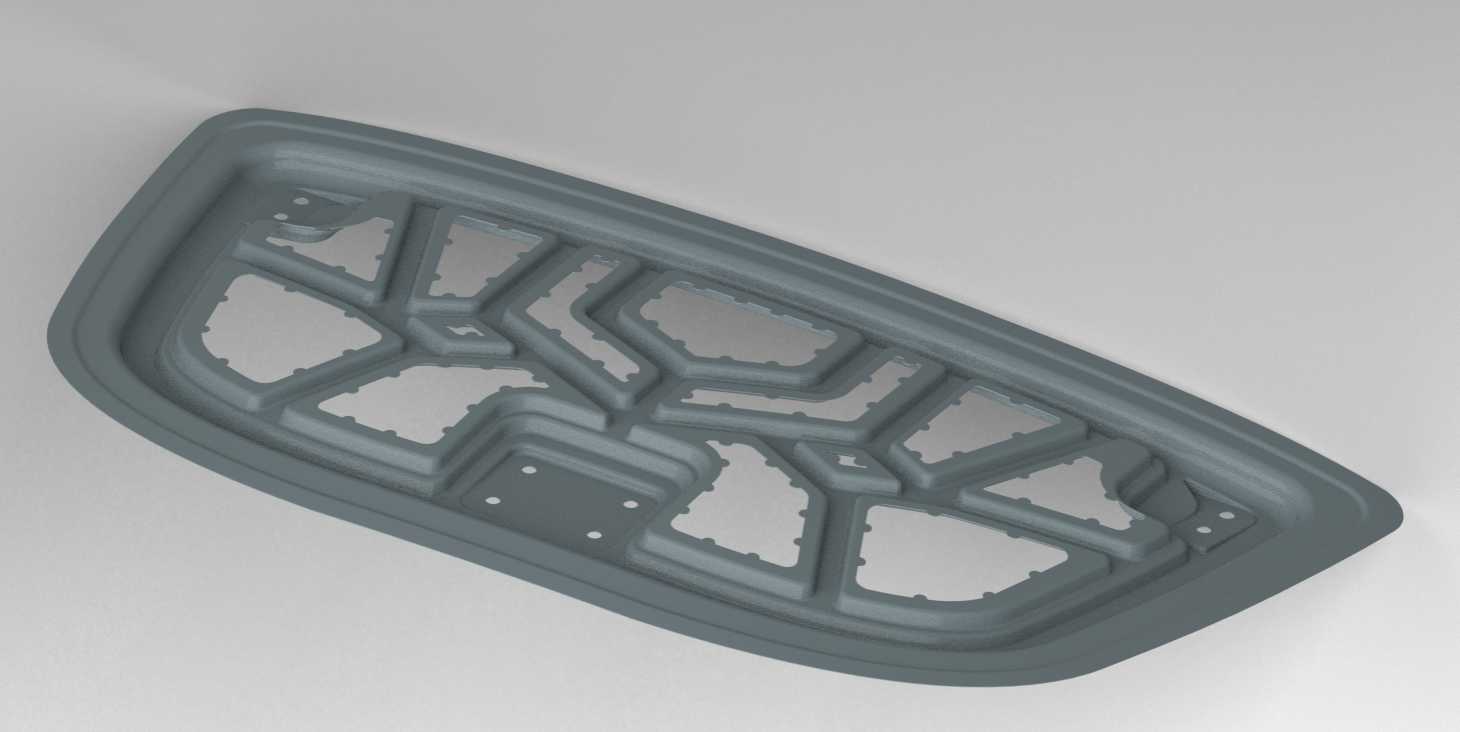

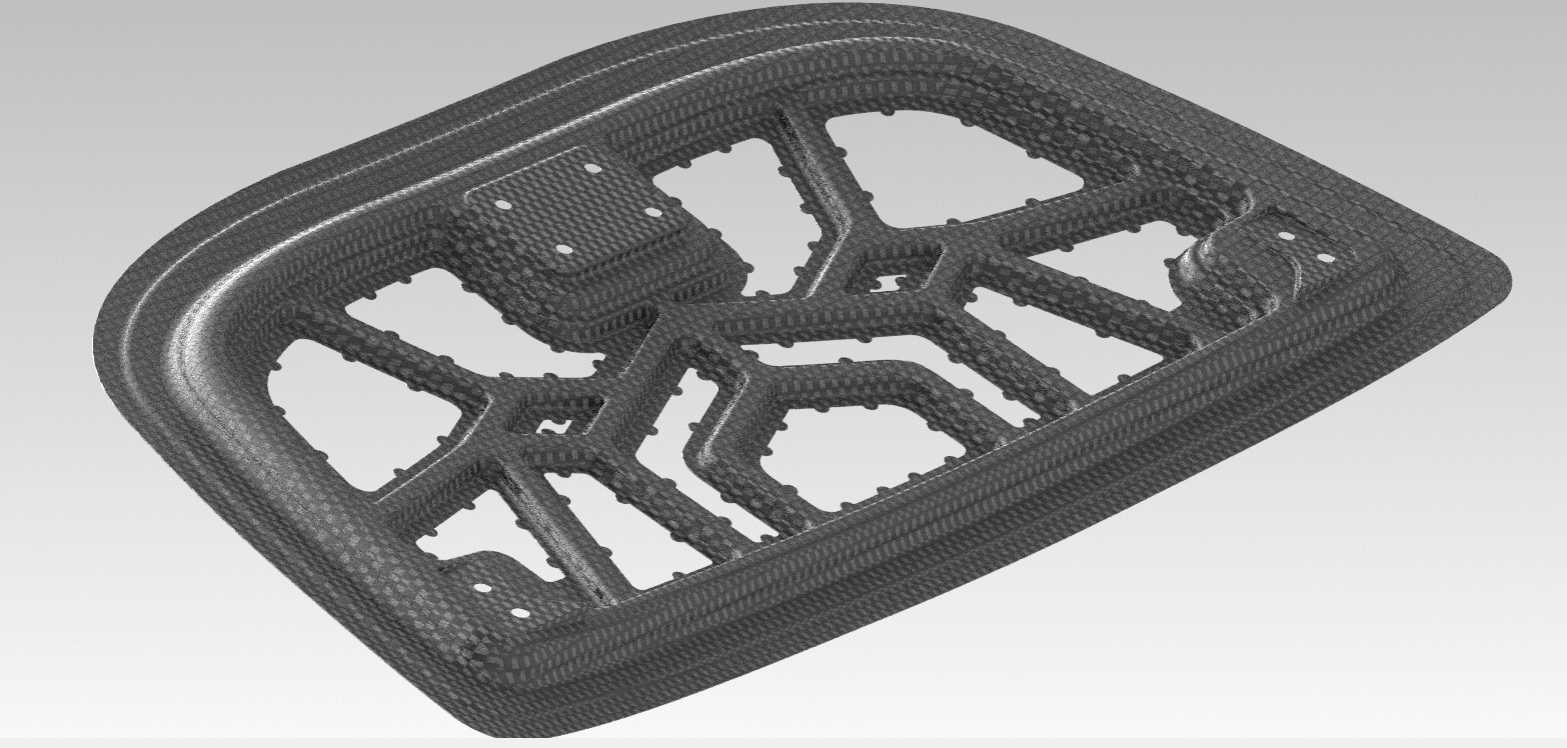

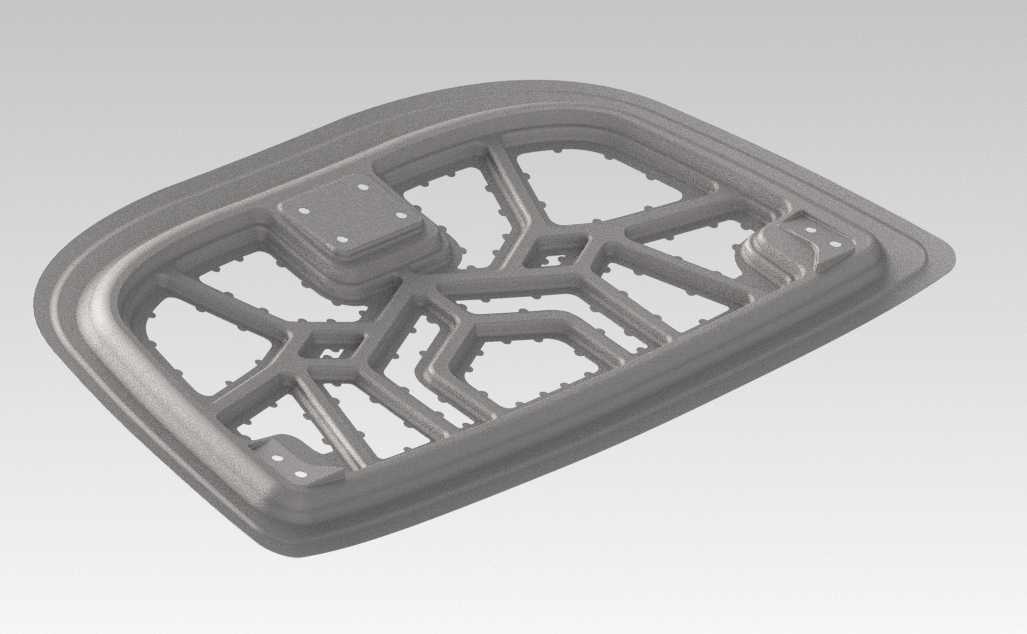

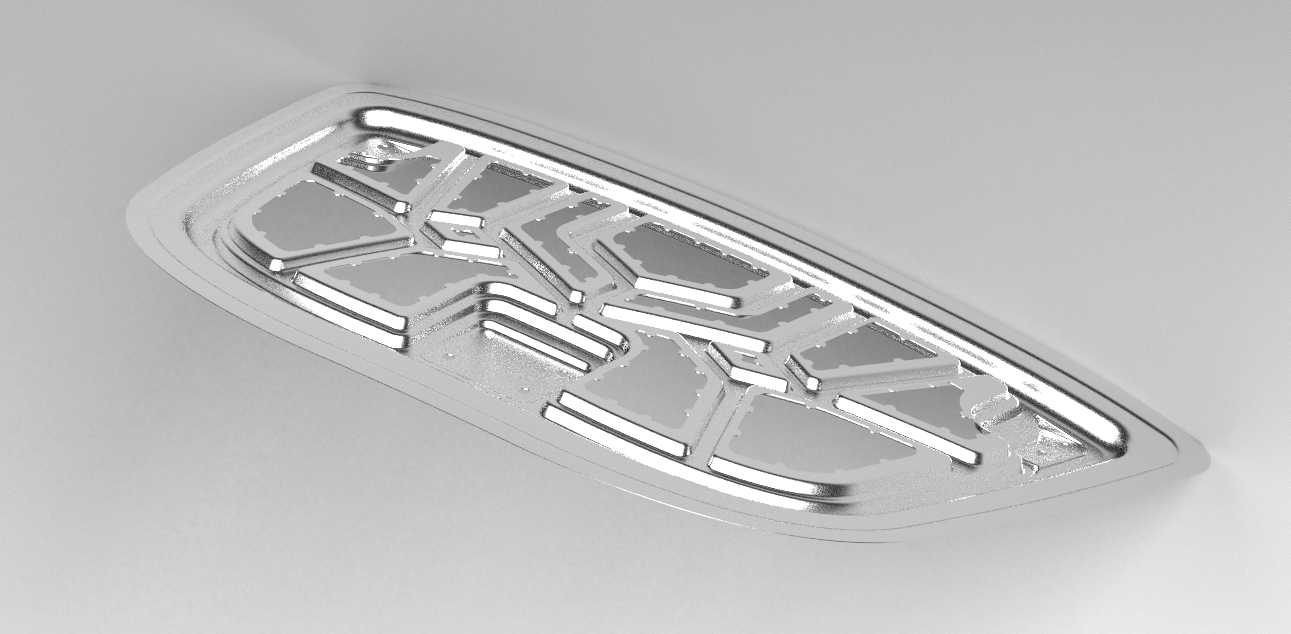

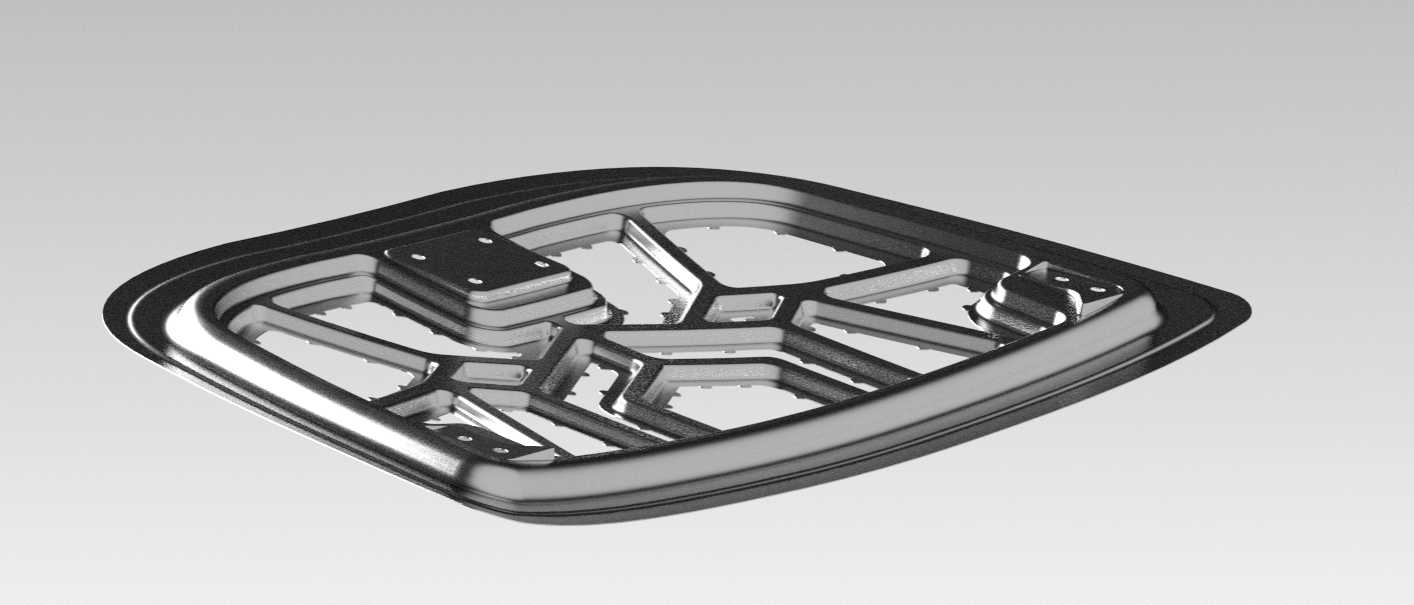

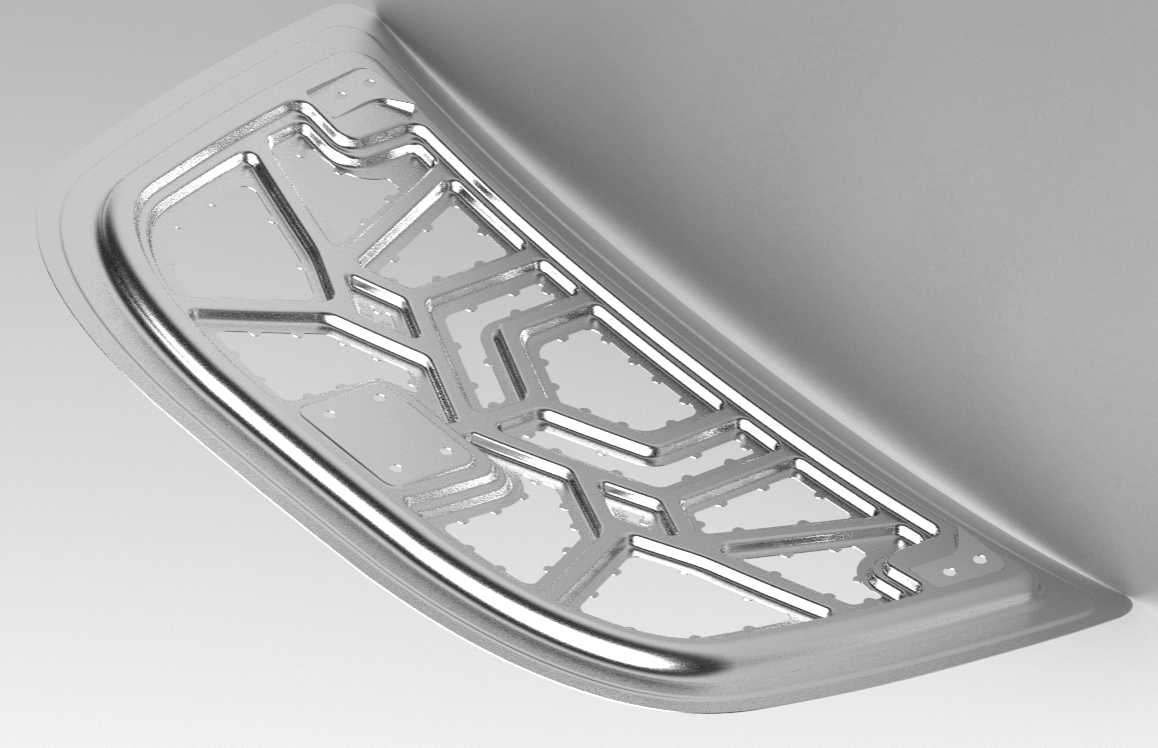

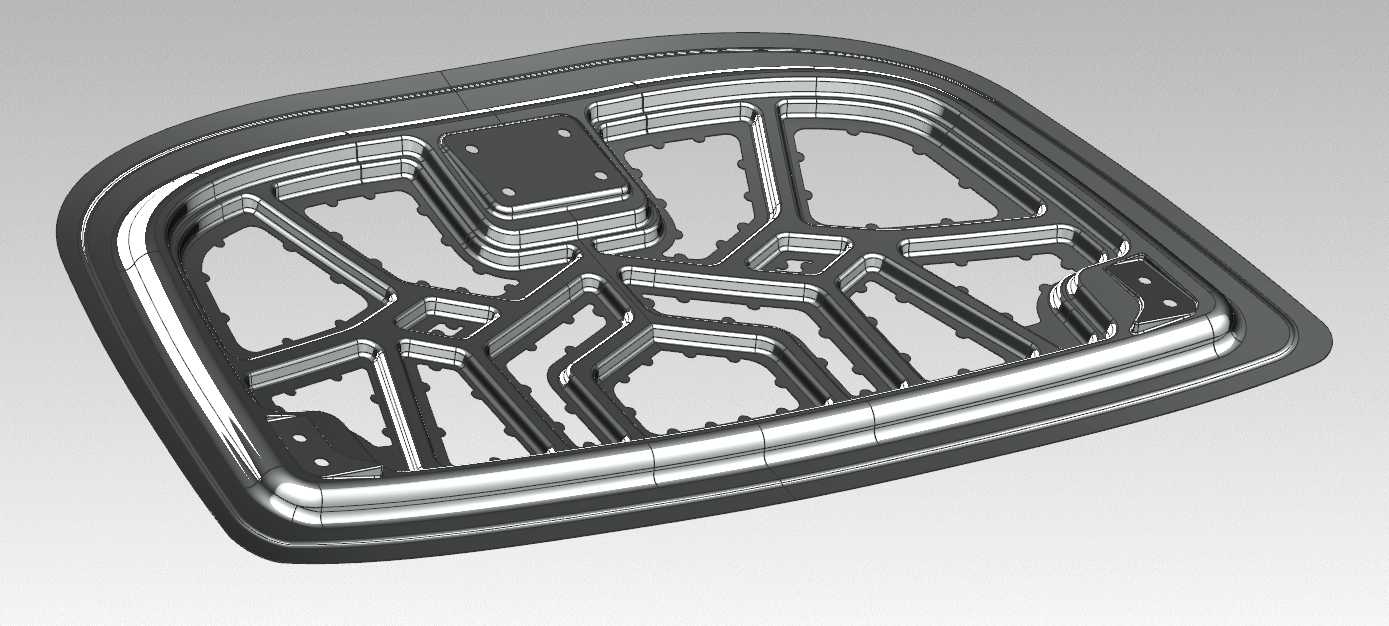

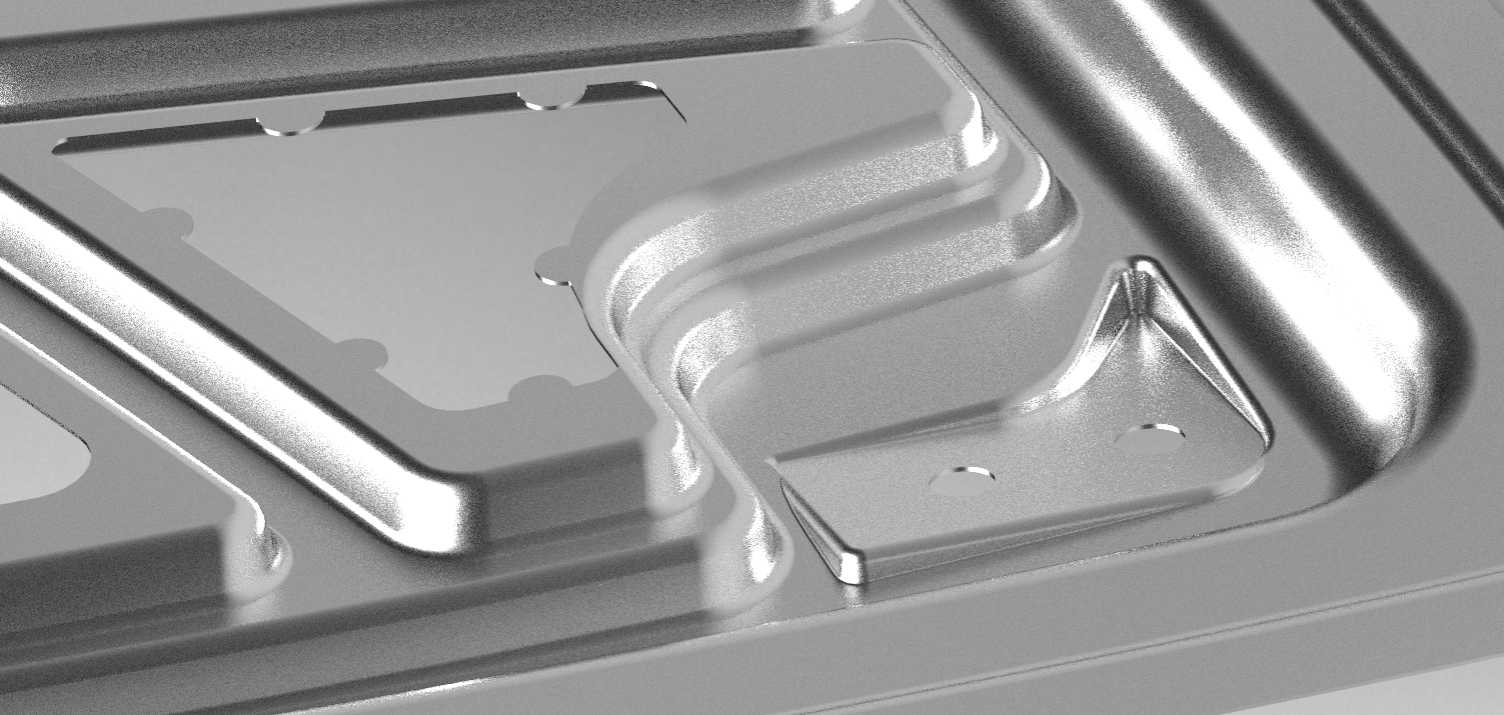

该部件为前置动力布局乘用车辆的前发动机罩内板，是覆盖在发动机舱上方的引擎盖核心承载结构件，主要应用于家用轿车、城市SUV等主流前置前驱或前置后驱车型的前端车身总成中，承担着发动机舱上部封闭、引擎盖外板支撑、碰撞缓冲吸能、附属部件安装定位的核心作用。在实际装车场景中，该内板位于引擎盖外板的内侧，与外板通过包边工艺、结构胶粘接组合为完整的引擎盖总成，下方对应发动机、进气系统、冷却系统、蓄电池等发动机舱核心部件，上方通过铰链与车身前围上端结构连接，前端配备引擎盖锁止机构与前保险杠上部定位配合，两侧与前翼子板保留均匀的装配间隙，是兼具结构强度、轻量化要求与行人保护性能的关键车身覆盖件内支撑结构。从功能特性来看，该内板采用框架式筋条镂空结构设计，通过多道纵横交错的加强筋形成类蜂窝的传力路径，在保证整体结构刚度的前提下大幅削减了非受力区域的材料用量，既能够在车辆高速行驶时抑制引擎盖的振动形变，避免行驶过程中产生共振异响，也能在车辆发生正面碰撞、尤其是与行人发生碰撞事故时，通过筋条的有序溃缩变形吸收冲击能量，降低碰撞对行人头部的伤害，同时还能为引擎盖隔音棉、锁扣安装座、铰链加强板、喷水嘴管路等附属部件提供稳定的安装点位，保证各附属部件在车辆全生命周期内的固定可靠性。在设计思路上，该结构充分兼顾了钢制材料与铝制材料的成型工艺特性，整体轮廓完全贴合引擎盖外板的曲面造型，边缘设置有连续的翻边结构用于和外板包边压合，筋条的走向完全匹配引擎盖受力后的应力分布方向，在铰链安装位、锁扣安装位等局部受力集中区域，额外设置了局部加厚的安装凸台与预留安装孔位，避免局部应力集中导致的结构开裂；镂空区域的形状与尺寸经过反复优化，既保证了筋条之间的间距能够满足涂胶工艺的操作空间要求，也避免了过大的镂空区域导致外板缺乏支撑产生外观凹陷。从安装边界来看，该内板的整体外轮廓与对应车型的引擎盖外板内表面完全贴合，两侧铰链安装孔的中心距严格匹配车身前端铰链的安装定位尺寸，前端锁扣安装位的高度与位置完全适配前舱锁体的锁止行程，背部与发动机舱上部部件预留了足够的安全间隙，避免车辆行驶过程中内板与舱内部件发生运动干涉，整体结构在满足刚度、强度要求的前提下，实现了部件重量的有效控制，适配当前汽车行业轻量化与安全性能同步提升的设计需求。
