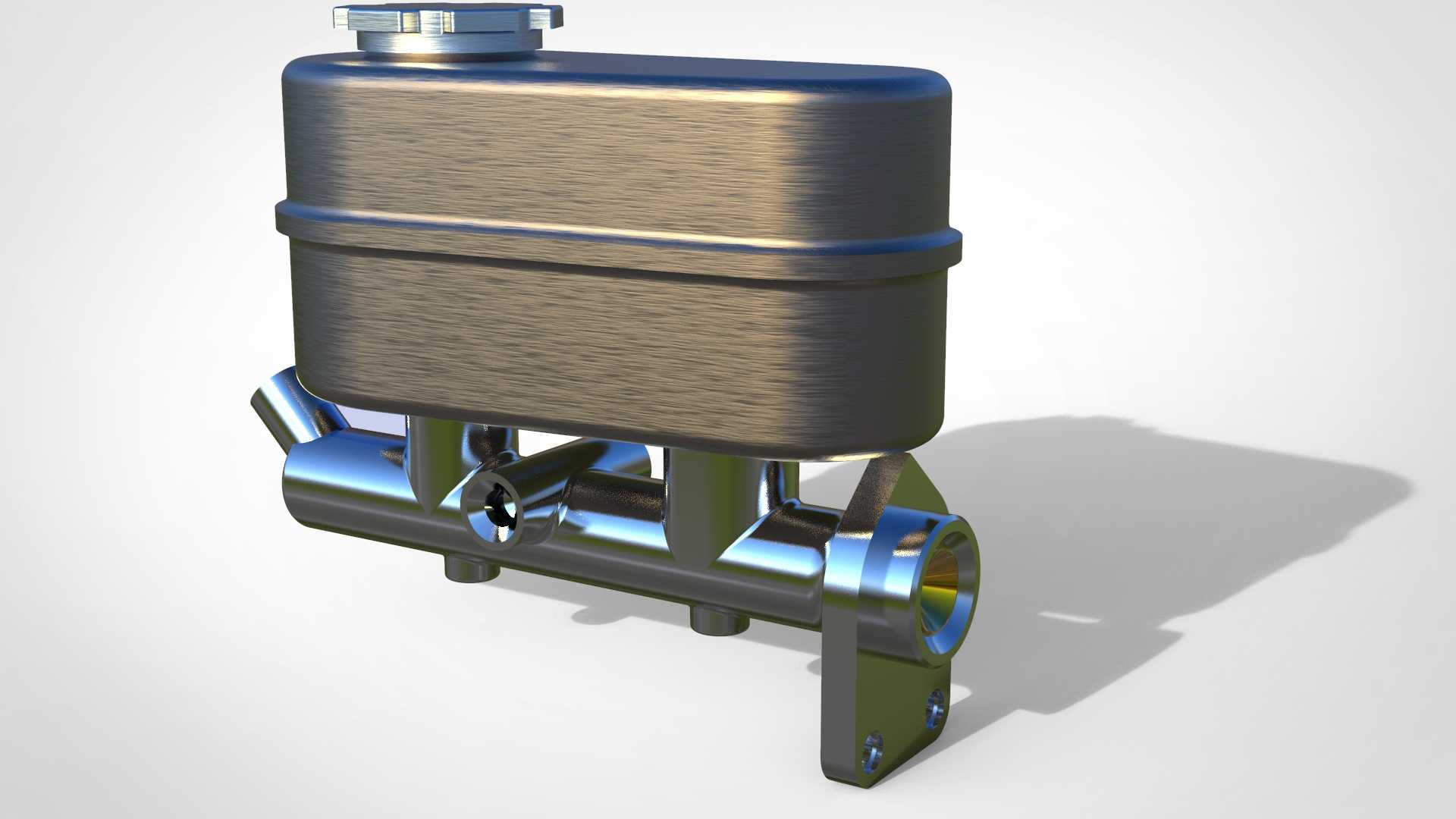

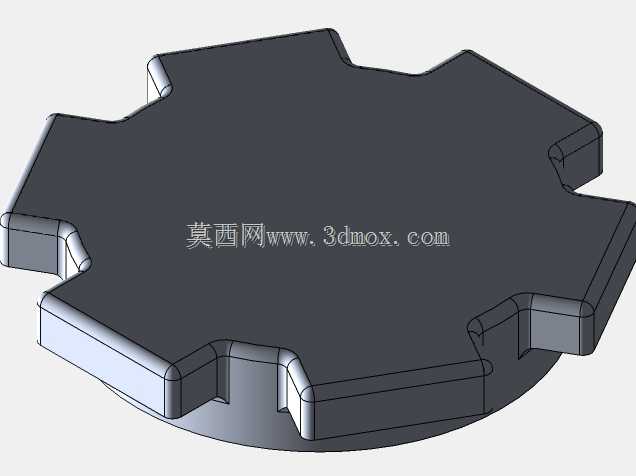

汽车液压制动总泵结构设计方案

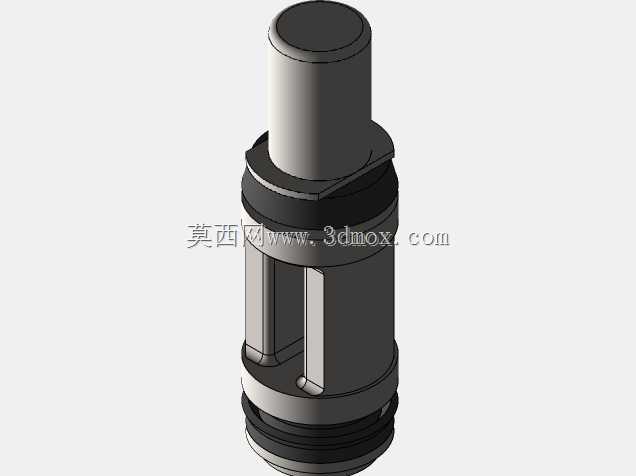

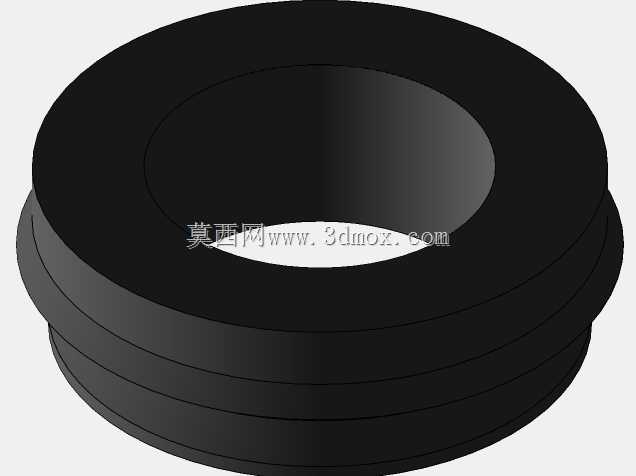

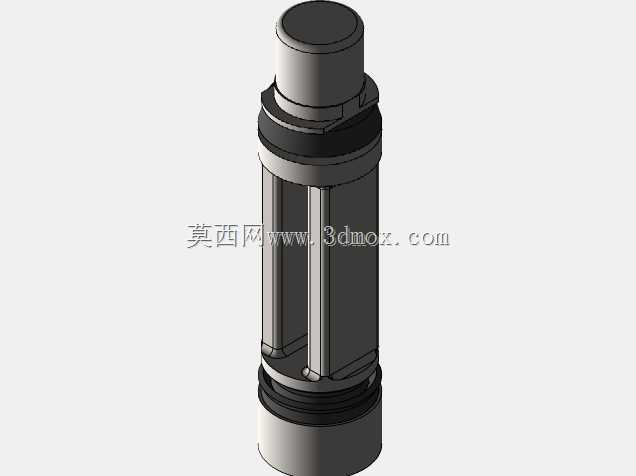

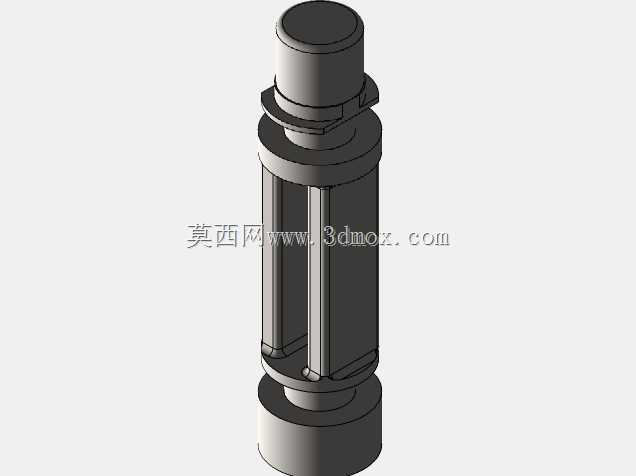

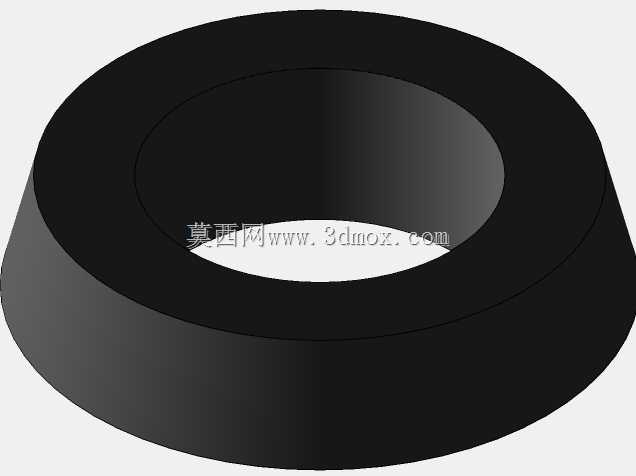

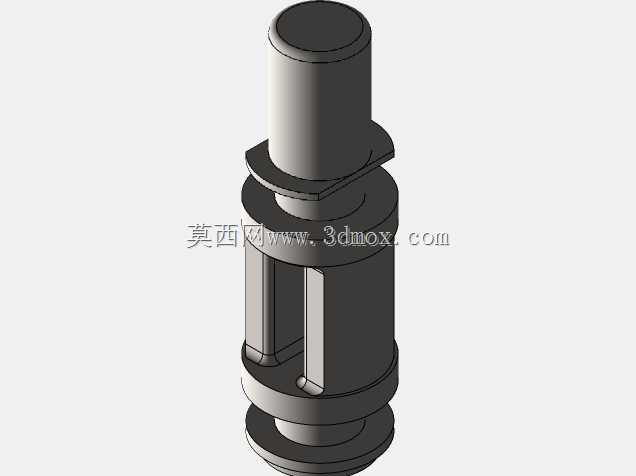

该液压制动总泵是汽车液压制动系统的核心动力转换部件，主要应用于乘用车辆、轻型商用车辆的行车制动回路中，承担着将驾驶员施加在制动踏板上的机械推力转换为管路液压压力的关键作用，是整车制动安全体系里不可或缺的核心执行元件。在实际行车场景中，当驾驶员踩下制动踏板时，踏板杠杆机构会将踩踏力传递至总泵的推杆组件，推杆推动主缸内的第一活塞向前移动，当活塞皮碗封堵住回油孔后，主缸工作腔内的制动液开始建立压力，随着踩踏力持续增加，液压逐步升高并通过制动管路传递至四个车轮的轮缸，推动制动蹄或制动卡钳动作，将液压能转化为制动摩擦副的压紧力，最终实现车辆减速或停车的功能。

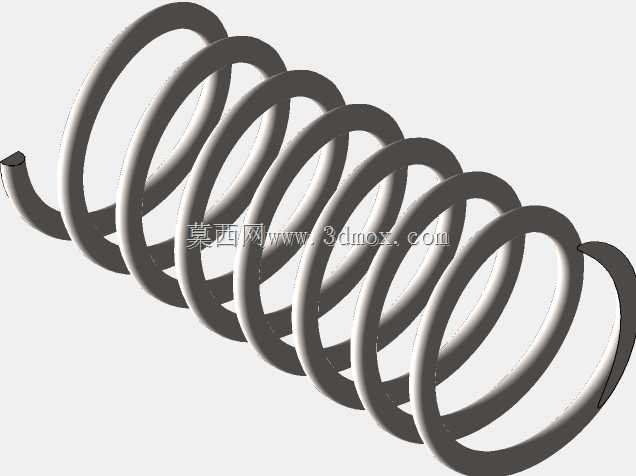

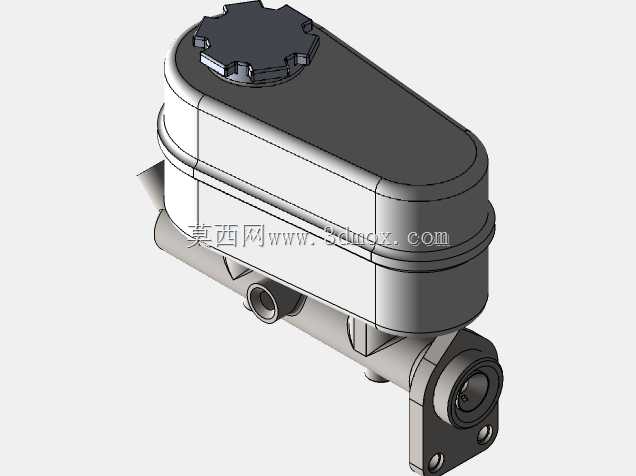

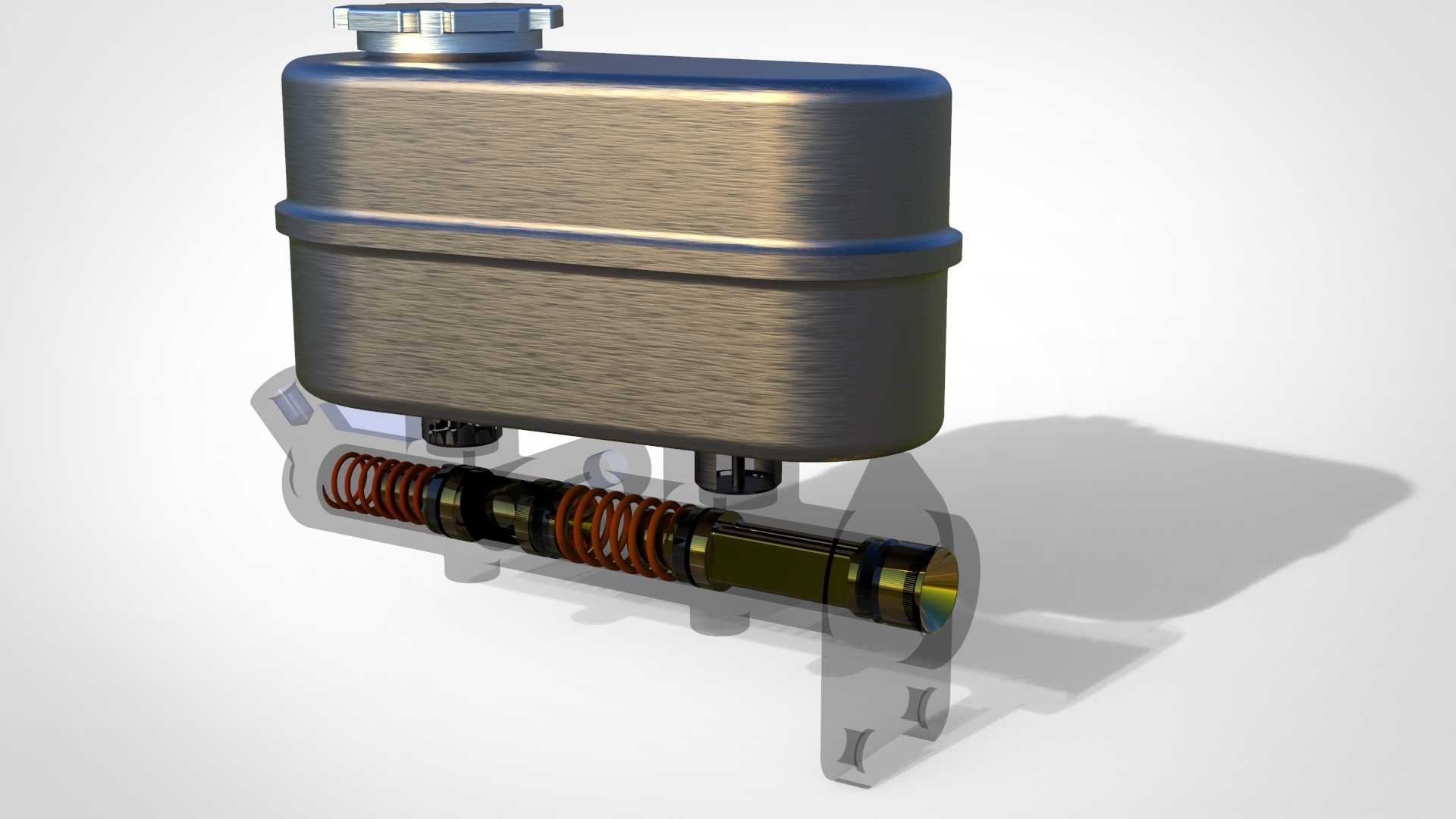

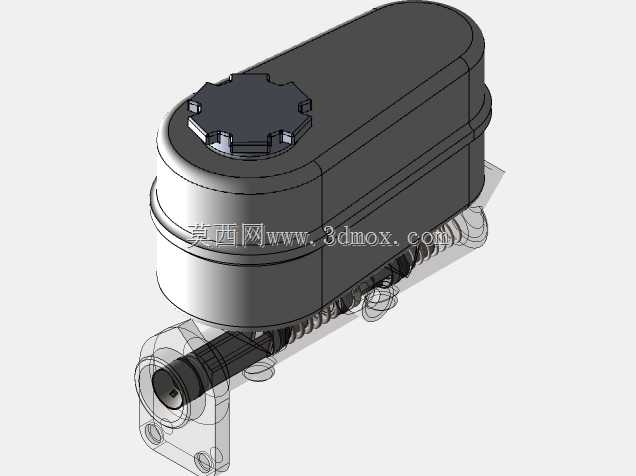

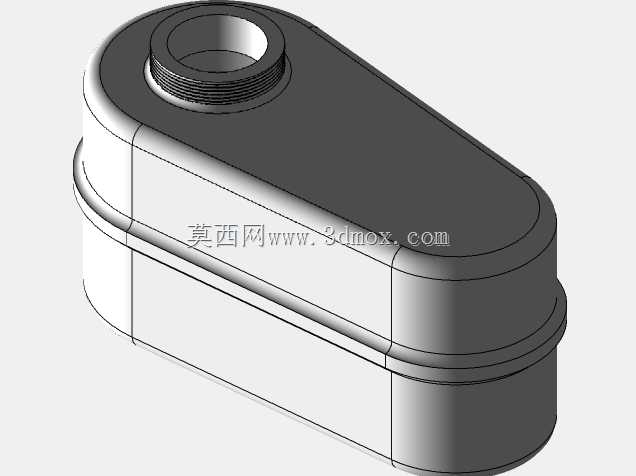

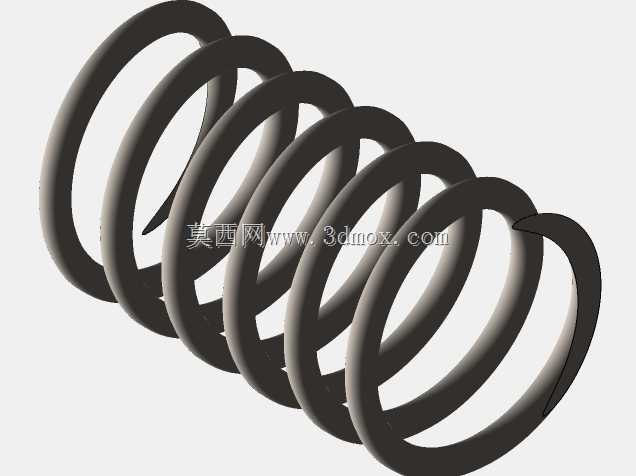

在产品功能特性设计上，该总泵采用双腔串联式结构设计，两个独立的工作腔分别对应前后两条独立制动回路，当其中一条回路出现泄漏故障时，另一条回路仍可保留部分制动能力，大幅提升制动系统的冗余安全性。总泵集成的储液罐用于储存足量制动液，可补偿制动片磨损带来的管路液量变化，同时平衡工作腔内的液量波动，避免制动过程中出现气阻、踏板发软等问题。内部的回位弹簧可在制动踏板释放后，快速推动活塞回到初始位置，解除管路压力，让制动摩擦副快速回位，避免拖滞磨损。

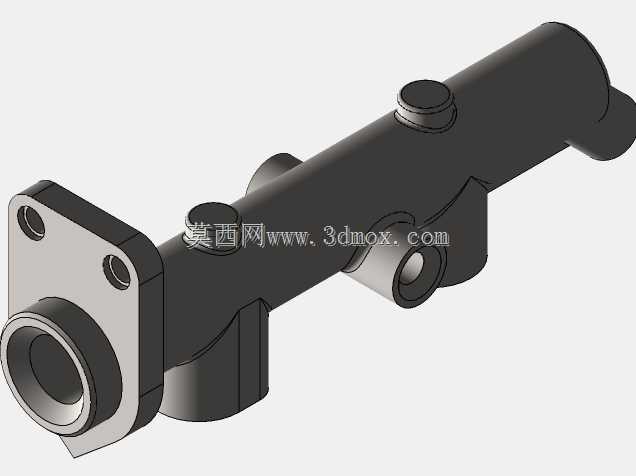

设计过程中，工程师充分考虑了整车制动踏板的行程匹配、踏板力与输出液压的线性对应关系，通过调整活塞直径、弹簧刚度参数，确保制动踏板脚感线性可控，避免出现前段虚位过大、后段制动力陡增的不佳体验。安装边界上，总泵的安装法兰采用标准双螺栓固定结构，可适配多数乘用车型的真空助力器安装面，储液罐加注口位置预留了充足的操作空间，方便后期维护时补充制动液，进出油口采用标准螺纹接口，可匹配常规规格的制动硬管与软管连接，整体外形紧凑，可在发动机舱内的有限安装空间内完成布置，不会与周边的线束、管路、覆盖件产生干涉。各运动部件之间的配合间隙经过精准校核，既保证活塞运动顺畅无卡滞，又能避免间隙过大导致的内泄漏问题，确保制动压力建立响应迅速，制动动作滞后时间控制在安全阈值范围内。
