易拉罐破碎处理设备三维结构设计

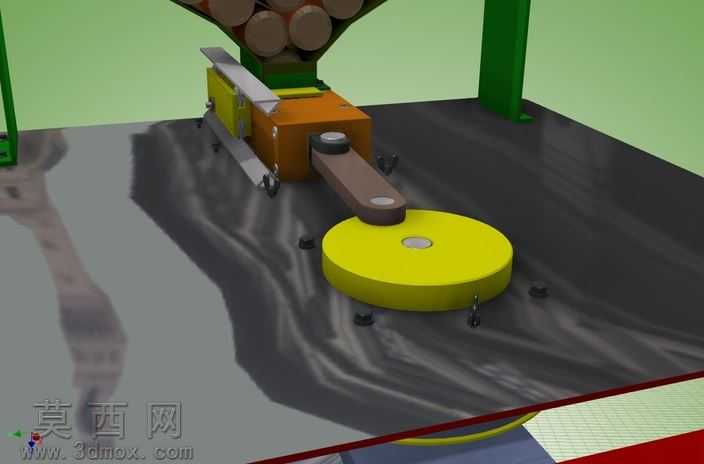

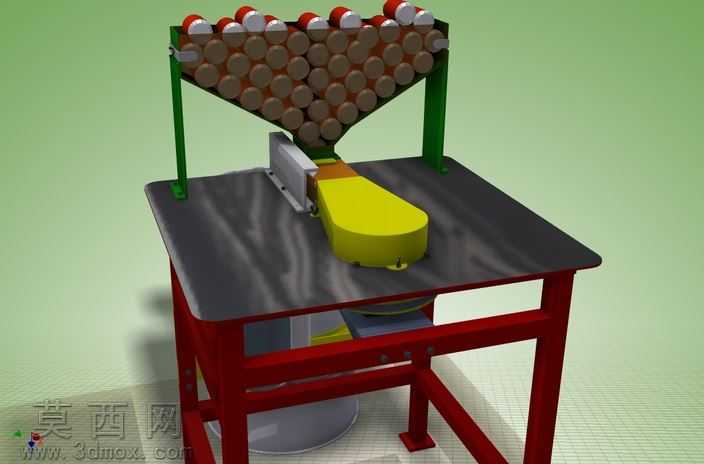

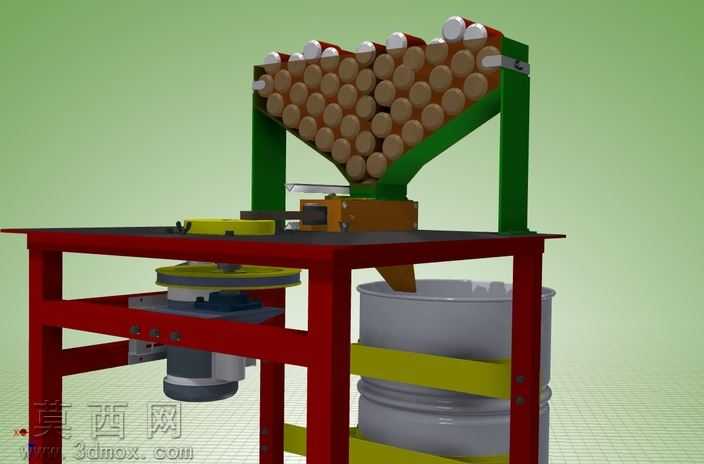

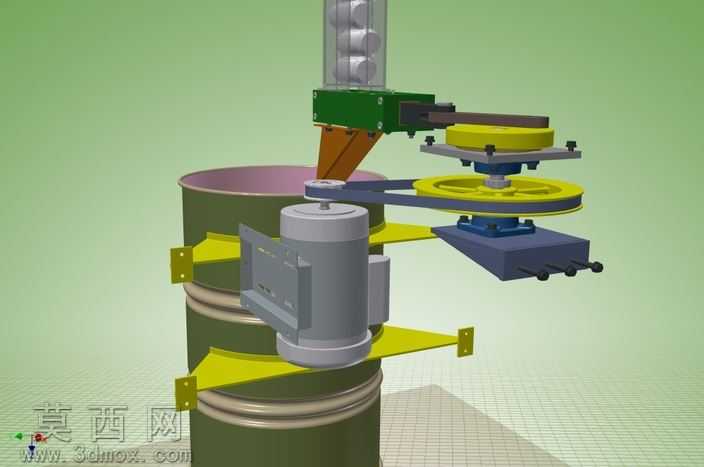

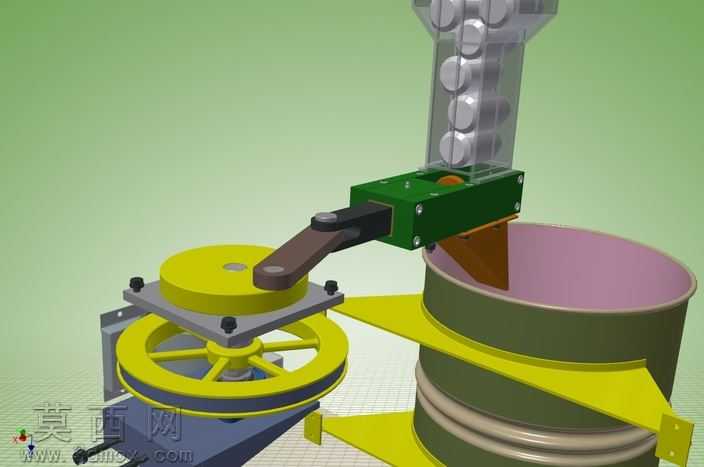

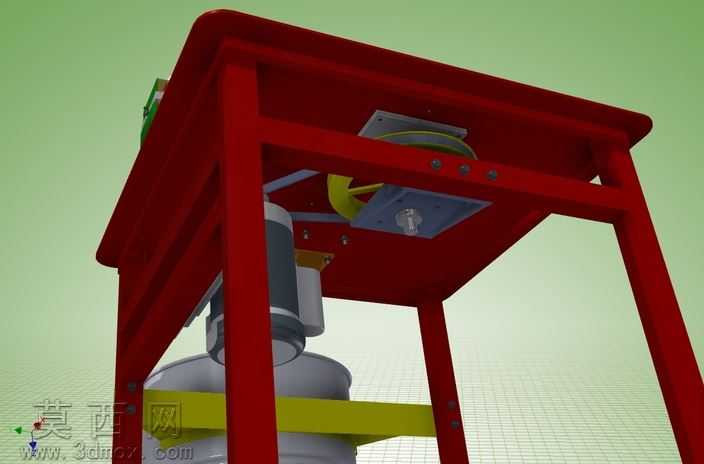

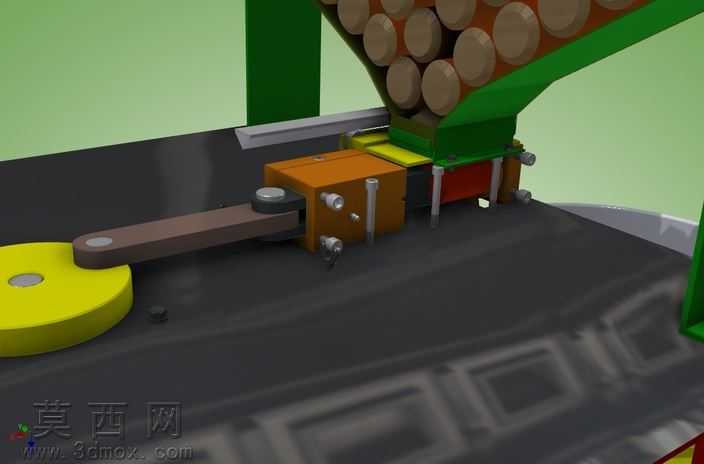

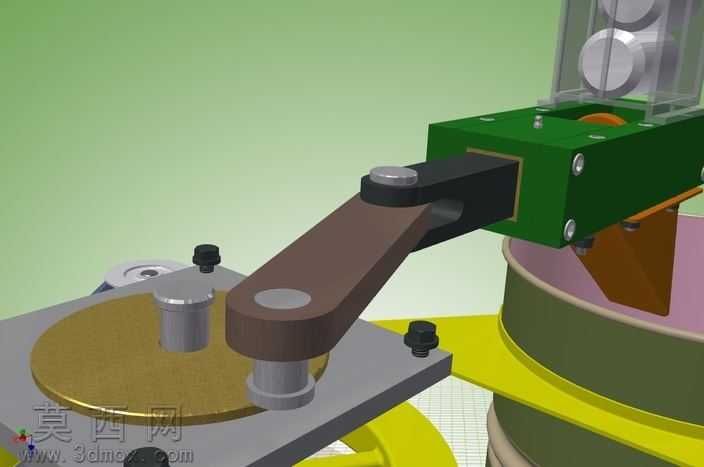

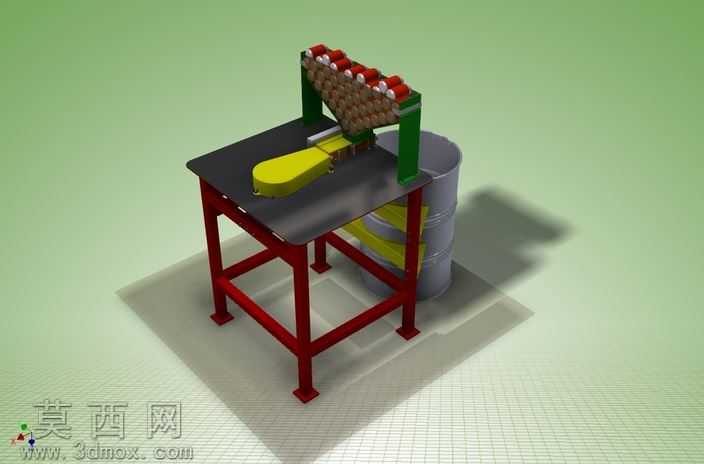

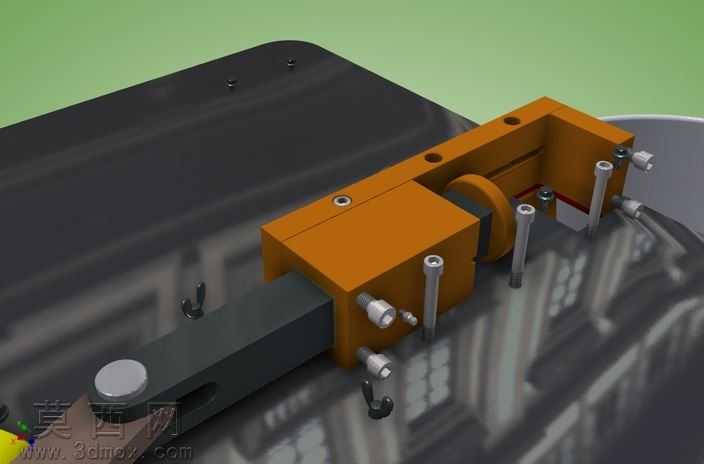

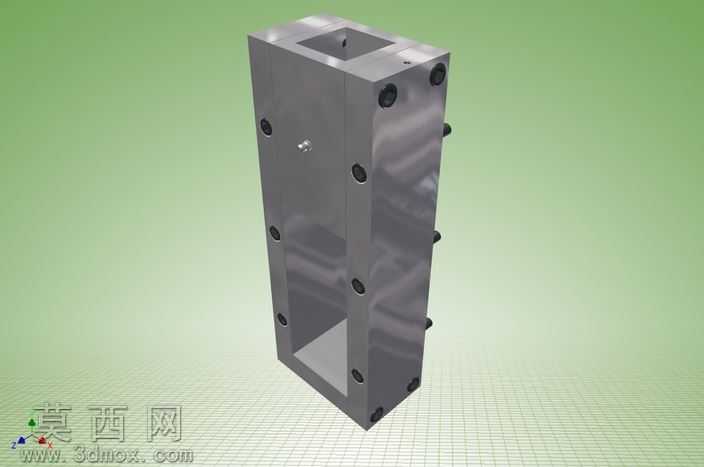

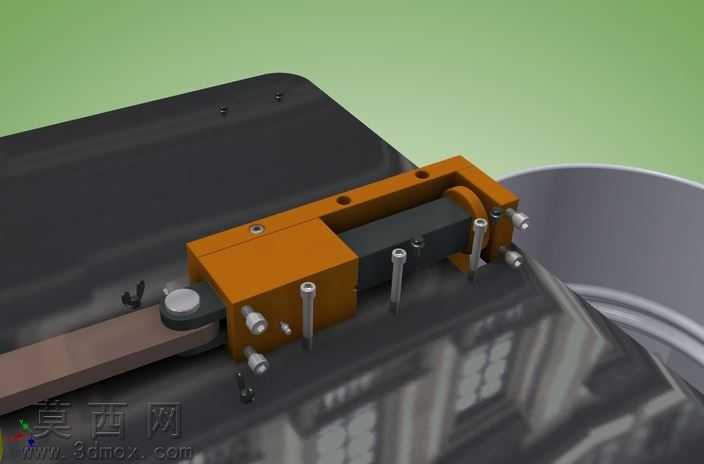

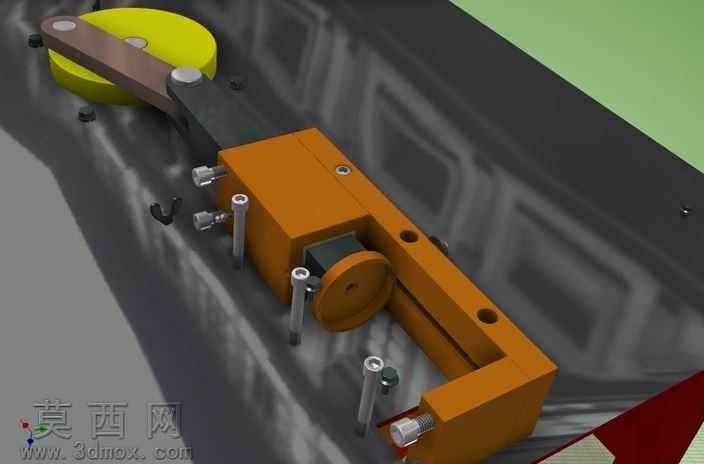

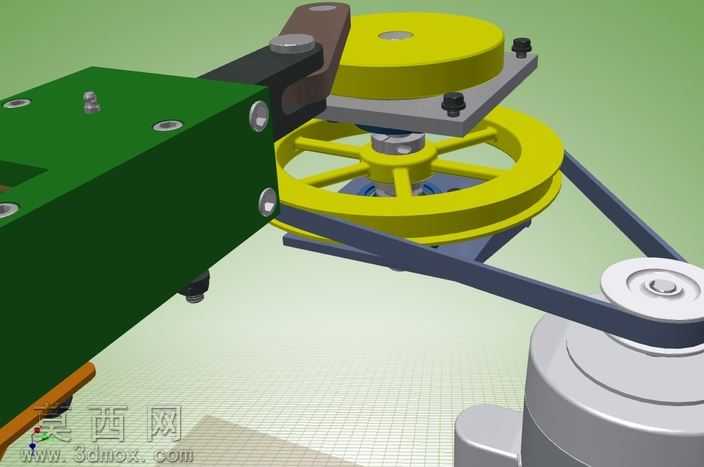

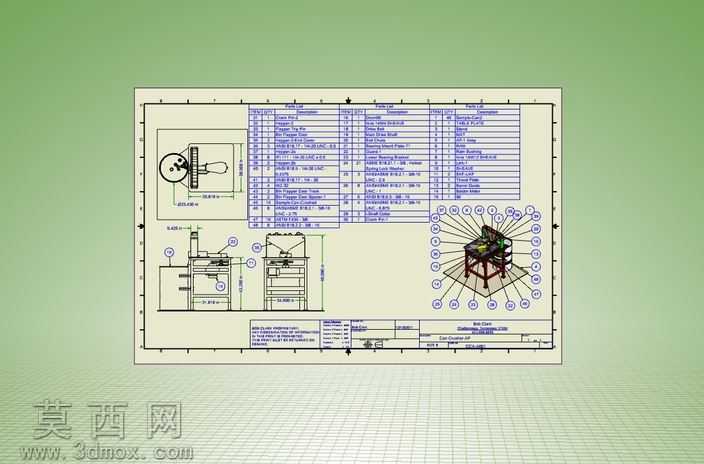

本作品为易拉罐专用破碎处理设备的三维设计方案，采用Autodesk Inventor完成全参数化建模，通过STEP/IGES通用格式实现跨软件兼容，同时配套渲染效果图直观展示设备整体形态。建模阶段遵循机械设计自上而下的逻辑，先完成整体布局定位，再逐一拆解各功能模块进行细节建模：底部支撑机架采用方钢焊接结构设计，建模时严格按照型钢截面参数绘制草图，通过拉伸、焊接特征模拟真实焊接机架的连接形态，支脚处添加可调脚垫结构，适配不同地面的安装调平需求；工作台面采用加厚钢板材质，渲染时赋予哑光黑色金属材质，还原钢板表面的磨砂质感，台面预留破碎机构安装位与下料口，保证破碎后物料可顺利下落至收集容器。核心破碎进料机构位于工作台上方，两侧立式支架采用绿色喷塑金属材质，支架间排布多组压料辊与破碎刀组，建模时对辊轴、刀头、轴承安装位均做了细节还原，进料端设计倾斜导料结构，可引导易拉罐有序进入破碎腔，避免卡料问题；设备下方配套标准工业油桶作为临时收集容器，建模时还原油桶的滚筋、提手等细节，渲染时赋予镀锌金属材质，真实呈现物料收集的工位场景。渲染环节采用工作室光照环境，添加柔和的地面投影效果，对不同部件的材质做了区分处理：机架的红色喷塑漆面带有轻微反光特性，压料辊的金属表面做了镀铬亮面处理，导料槽的黄色部件赋予耐磨工程塑料材质，通过材质差异清晰区分各功能部件，让整体结构展示更直观。设计思路围绕小型固废破碎的实用需求展开，整体结构紧凑，占地面积小，无需复杂地基即可放置使用，压料辊设计可提前将空易拉罐压瘪再送入破碎腔，有效降低破碎刀组的负载，提升破碎效率，下料口直接对接收集桶，避免破碎后物料飞溅，适合小型废品回收站点的易拉罐破碎减容作业，所有零部件均按照通用机械加工标准设计，具备实际加工落地的可行性。
