带法兰花键传动连接轮毂结构

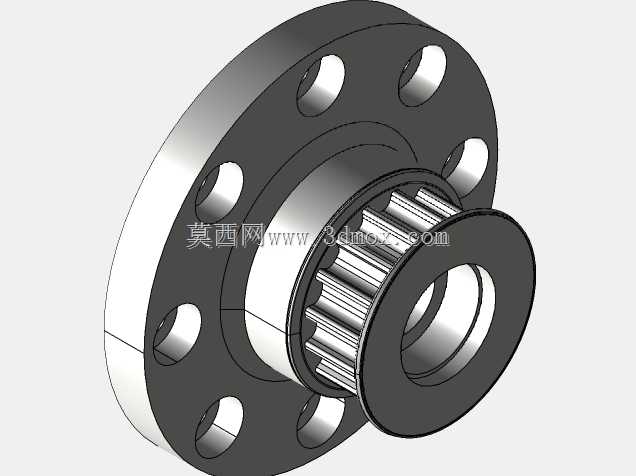

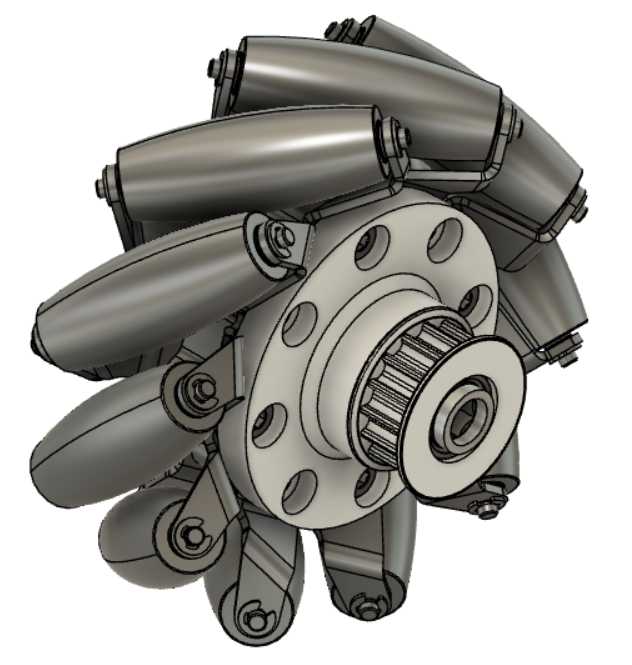

该传动连接轮毂是机械动力传输系统中常用的核心连接部件，主要应用于中小功率传动链路的扭矩传递场景，常见于轻工自动化输送线、小型动力输出单元、精密传动模组等设备中，承担动力输入端与负载端的同轴连接、扭矩传递以及轴向定位功能，可有效保障传动过程的同轴度与连接可靠性，避免动力传输过程中出现偏摆、打滑等异常工况。从功能特性来看，该部件采用法兰盘与内花键集成的一体式结构设计，法兰端均匀分布的多个通孔用于实现与端侧连接部件的螺栓紧固，可提供充足的轴向锁紧力，保障连接部位在持续传动过程中不会出现轴向窜动；内花键结构则用于与配套的外花键轴配合，相比普通平键连接，花键配合的接触面积更大，承载的扭矩上限更高，同时具备更好的对中性，能够适配更高转速的传动场景，且拆装维护时无需额外敲击定位，装配便捷性更优。在设计思路上，该部件采用阶梯轴式的结构布局，法兰盘与花键套筒之间设置过渡圆角，可有效降低应力集中系数，避免长期交变载荷作用下出现结构疲劳断裂；法兰端的安装孔采用等节距圆周分布设计，保障螺栓锁紧时受力均匀，不会出现单侧受力过大导致的连接面变形；花键齿形采用标准渐开线齿形设计，齿侧间隙控制在合理公差范围内，既保障传动过程的顺畅无卡滞，又能避免间隙过大导致的传动反向冲击。从安装边界来看，该部件的法兰盘外径为安装时的最大径向尺寸，安装时需预留对应法兰厚度的轴向安装空间，法兰端的安装孔中心圆直径为螺栓排布的定位基准，安装时需匹配对接部件的孔位公差；内花键的小径、大径以及齿宽尺寸为与花键轴配合的核心尺寸，装配前需确认配合花键轴的对应尺寸公差，保障配合精度符合传动要求；部件整体的轴向总长度决定了传动链路的轴向安装空间需求，设计选型时需核对传动链路的轴向尺寸链，避免出现装配干涉。该结构整体采用一体化加工成型的设计思路，相比分体式连接结构减少了装配累积误差，整体刚性更优，能够在持续运转的工况下保持稳定的传动精度，适配中等载荷、中高转速的连续传动场景，可有效降低传动链路的故障率，延长设备整体的维护周期。
