FDM工艺黑色传动系模块支撑结构件

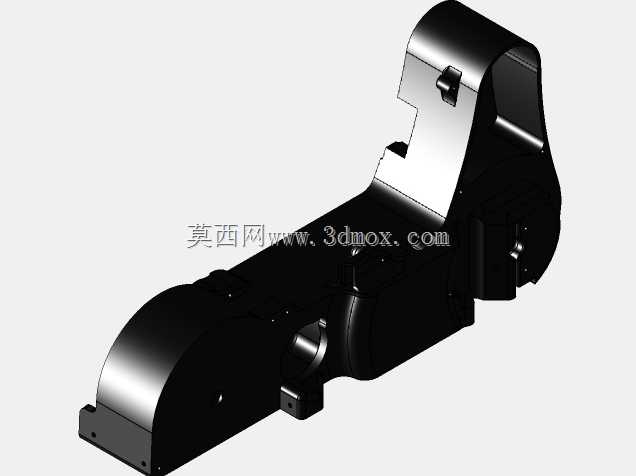

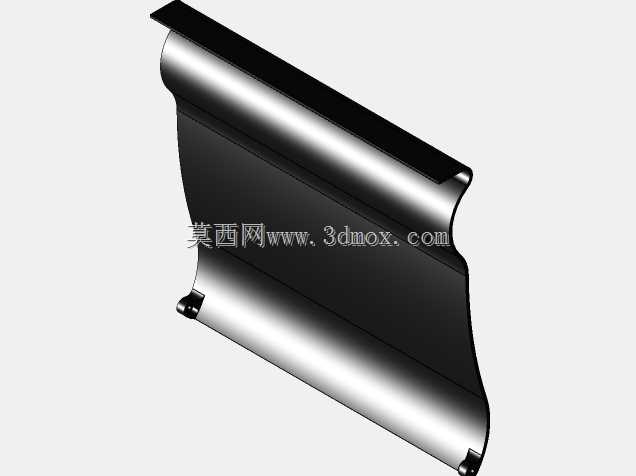

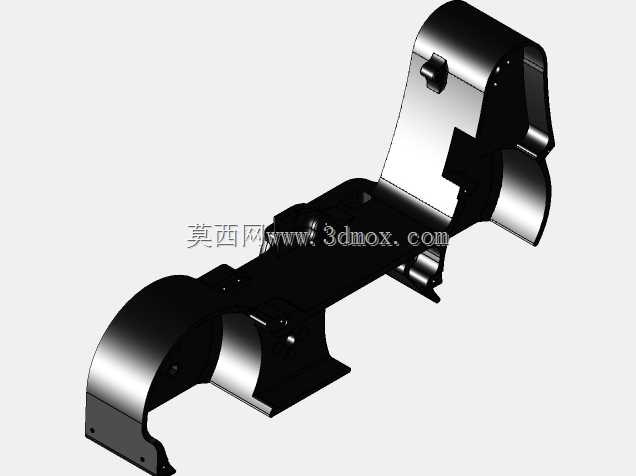

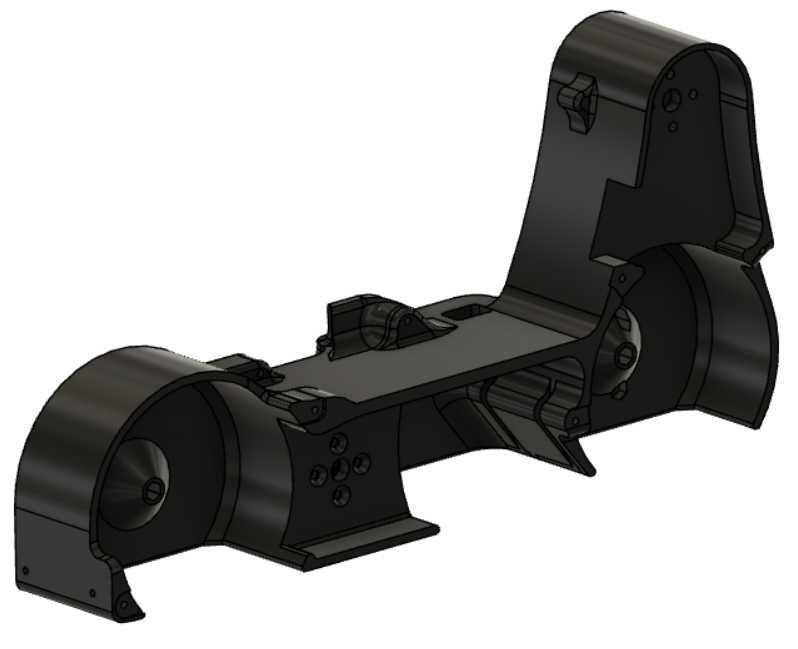

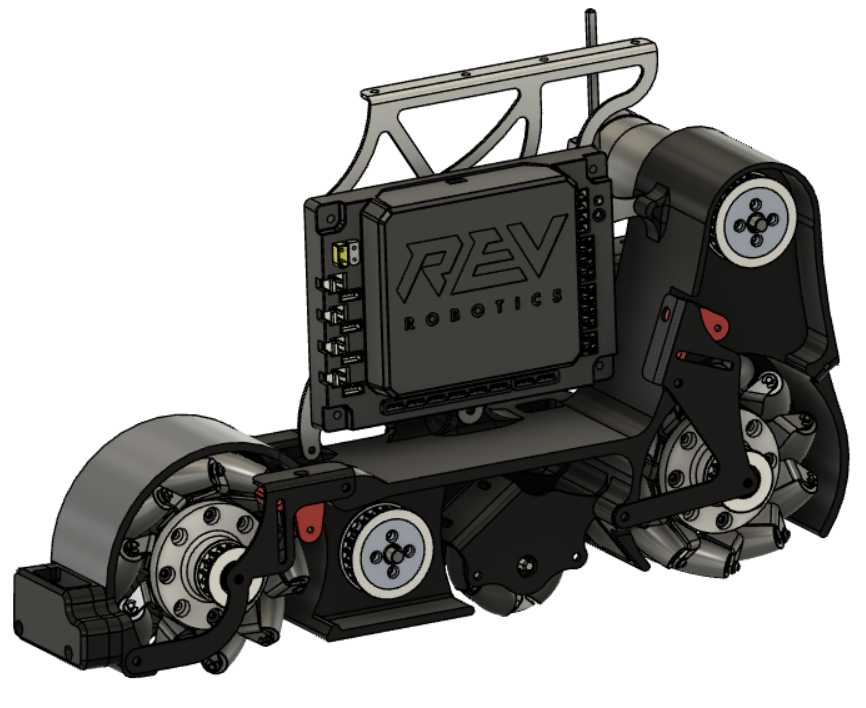

该组结构件主要面向小型动力设备的传动系统布局与附属电子元件防护场景，可适配轻型代步设备、小型作业机具的动力传输单元安装需求，分别承担左右两侧传动路径的承载定位、以及蓄电池配套电机电子组件的防护覆盖功能，在整套动力传输架构中起到衔接传动部件、固定电子元件、隔绝外部杂物侵入的核心作用，能够避免传动过程中部件偏移、电子组件受灰尘或外力磕碰出现故障的问题。整套结构件在设计阶段充分适配熔融沉积成型的3D打印工艺特性，核心设计思路围绕减少打印支撑耗材用量展开，对结构的受力方向做了针对性优化：设计团队通过对传动模块实际运行工况的受力拆解，明确部件仅需在核心传力方向满足结构强度要求，其余非受力方向的结构强度可适当放宽，以此调整结构的悬空面角度、加强筋布局方向，让绝大多数悬空结构处于FDM工艺可实现自支撑的角度区间内，大幅减少打印过程中需要额外添加的支撑材料，既降低了打印耗材的消耗，也减少了后期去除支撑的工序工作量，同时避免支撑拆除过程中对结构表面精度、安装配合面的损伤。在结构细节设计上，左右传动模块的安装定位面做了共基准设计，保证两侧传动部件安装后同轴度偏差控制在装配允许范围内，避免传动过程中出现卡滞、异响或额外磨损；电子设备盖的边缘设置了适配的卡扣限位结构，无需额外紧固件即可实现与基体的稳定扣合，同时预留了对应的走线缺口，方便电机控制线路的引出与排布，不会出现线路挤压磨损的隐患。在外形与安装边界上，整套部件采用一体化流线型轮廓设计，没有突兀的外凸结构，整体外轮廓适配对应安装舱位的内部空间，安装固定孔位的位置、孔径均匹配配套传动组件与基体的安装标准，安装后不会与周边的转动部件、线路产生干涉；结构壁厚根据受力情况做了差异化设计，核心承载位置壁厚加厚并设置加强筋提升刚性，非受力位置适当减薄以控制整体重量，同时所有边角位置均做了圆角过渡处理，既避免打印过程中出现应力集中导致的部件翘曲变形，也能消除安装使用过程中的锐边安全隐患。该组结构件打印完成后仅需简单去除少量残留支撑、打磨配合面即可直接投入装配使用，能够大幅缩短原型件的制作周期，适合产品研发阶段的结构验证、小批量定制化设备的配套部件生产场景，可有效降低小批量生产的开模成本，缩短产品迭代验证的周期。
