玩具发射器传动结构组件三维设计

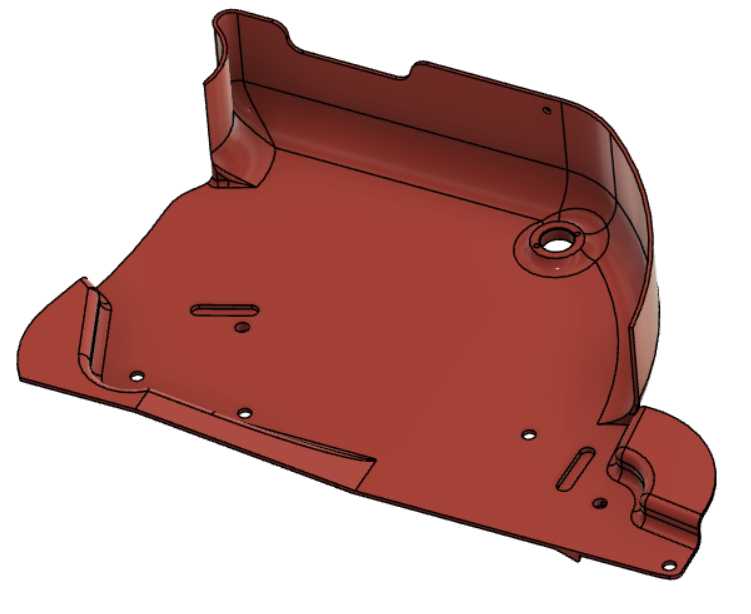

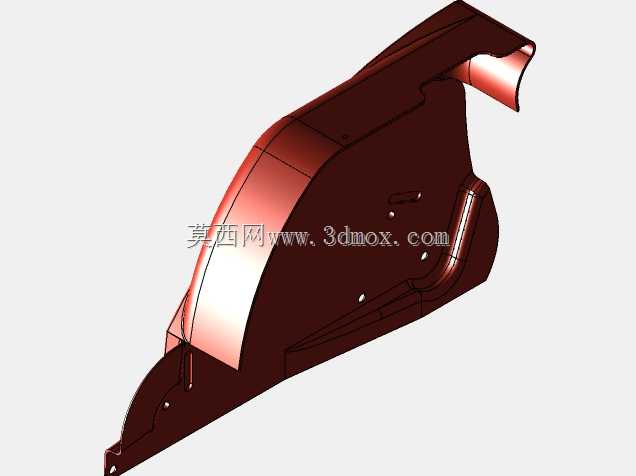

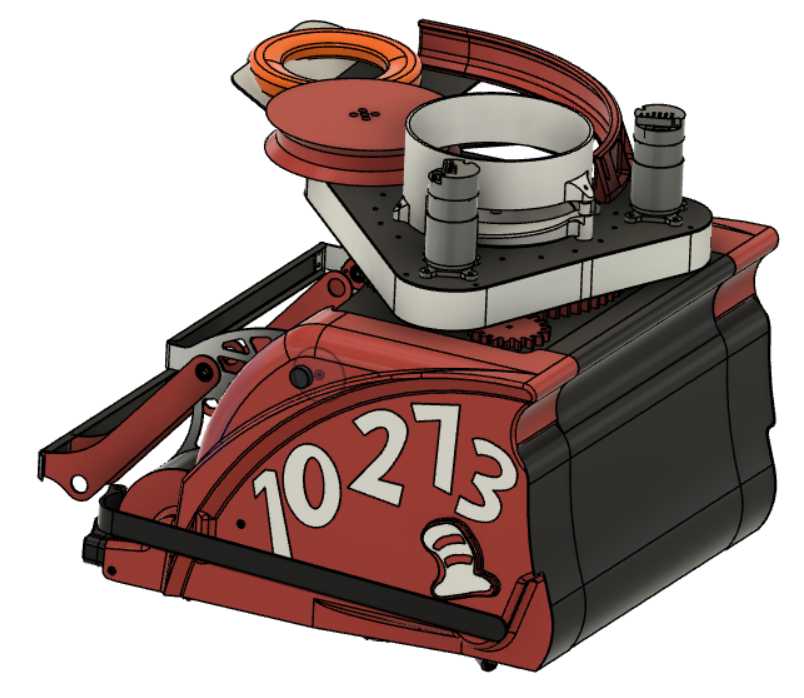

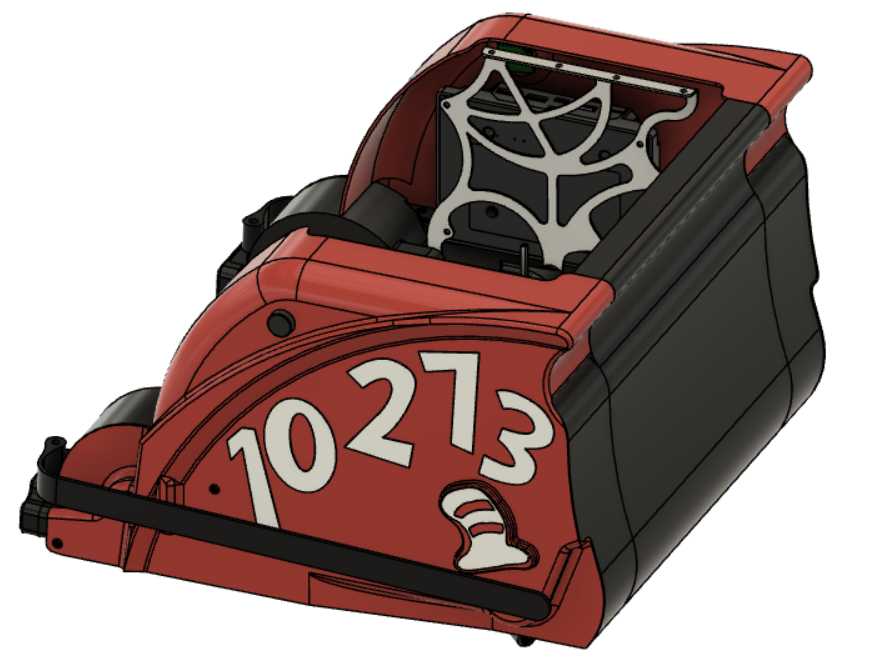

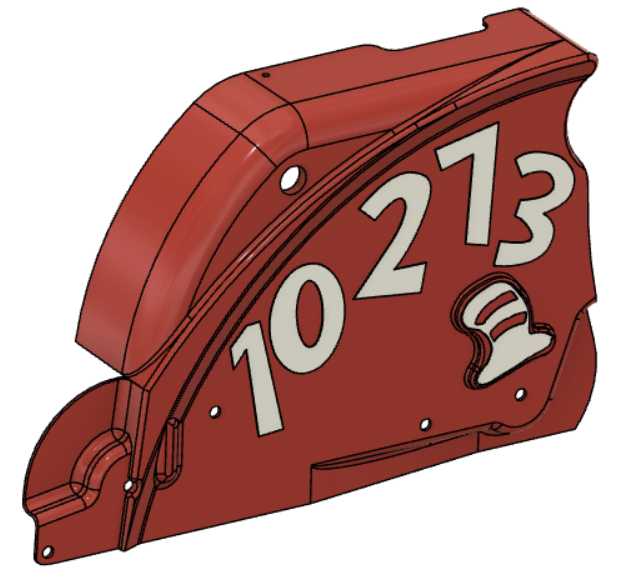

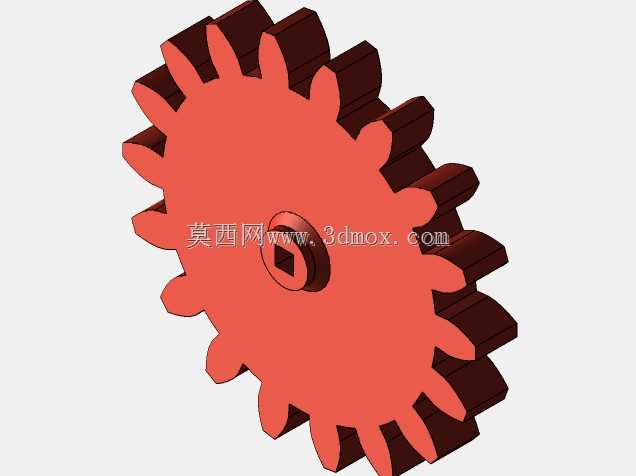

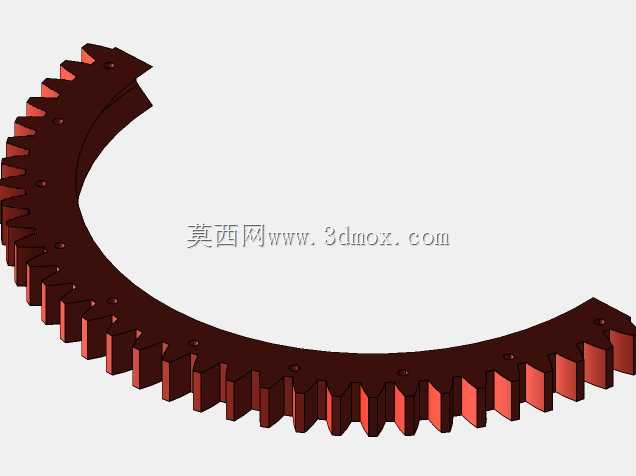

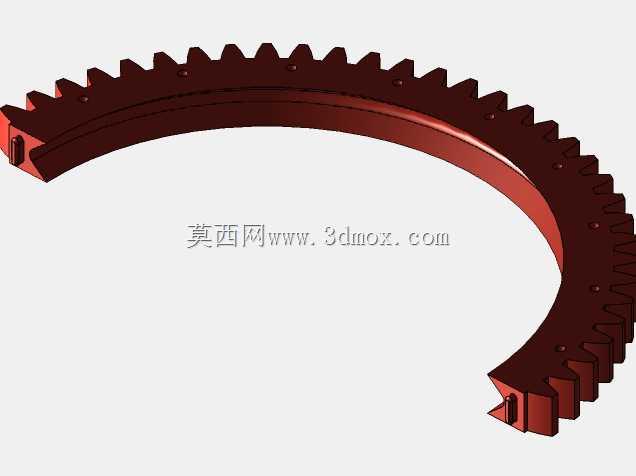

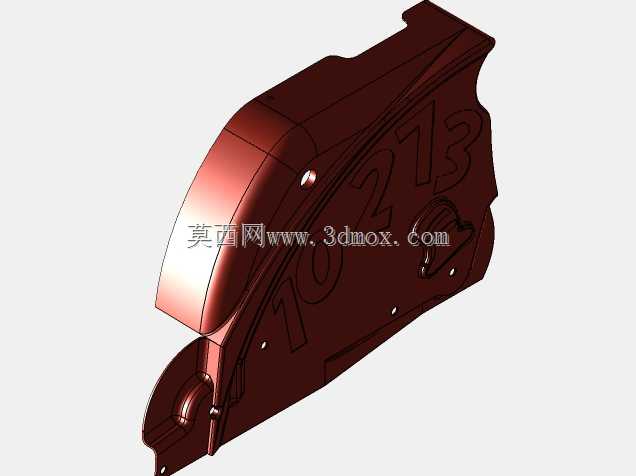

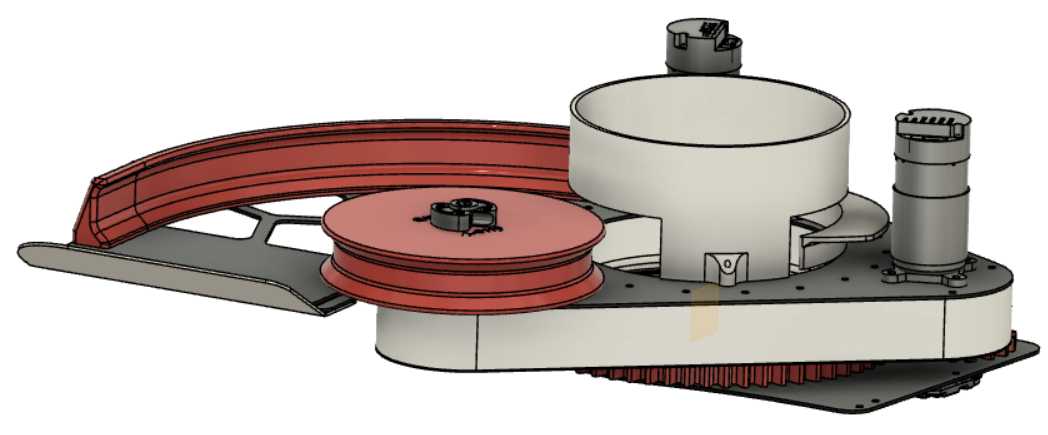

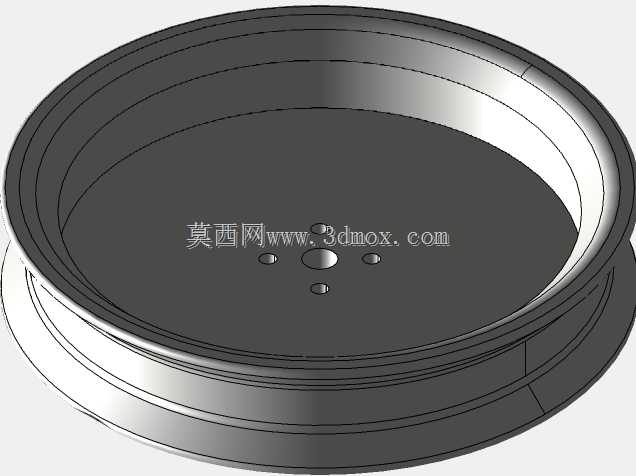

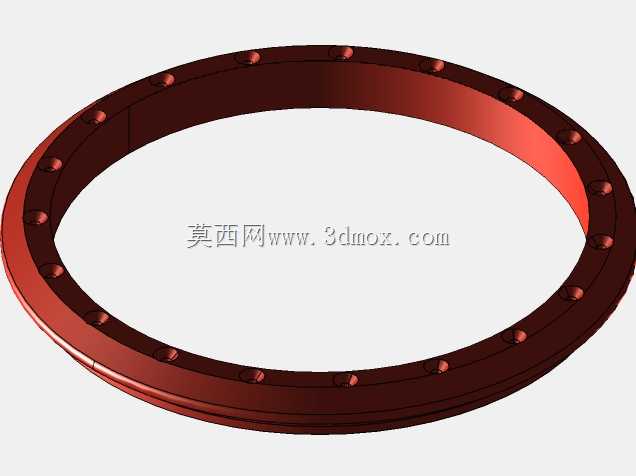

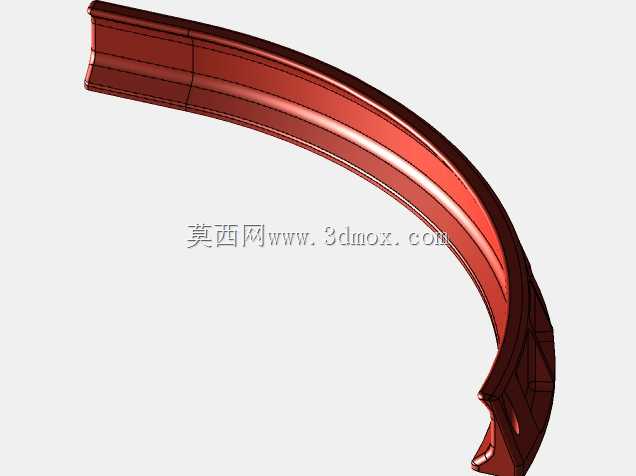

该套结构组件主要应用于休闲玩具类发射装置的核心传动区域，作为发射动力传递与结构防护的集成载体，承担着承载传动部件、引导发射轨迹、保障动作稳定性的核心作用，适配手动式软质弹丸发射玩具的内部装配需求，能够在高频次的往复扳动、齿轮传动动作中维持结构刚度，避免部件移位或形变影响发射精度。整套组件共包含八类独立零件，分别对应左右两侧的传动外盖、三组转塔轴承承载零件、发射器导轨、转塔驱动齿轮以及发射轮，各零件之间通过定位孔与卡扣结构实现无额外紧固件的预装配，配合少量紧固螺丝即可完成整体组装，大幅降低生产环节的装配复杂度。设计过程中优先考虑了部件的受力分布特性，将传动系盖设置在整体结构的最小压力承载区域，避免外部冲击力直接作用于传动啮合部位，同时针对发射轮部位做了填充加厚设计，通过局部增加结构质量来提升发射瞬间的转动惯量，保障弹丸推送的初速度稳定性，也能减少连续发射过程中的结构震动。外形上整体采用贴合握持弧度的曲面壳体设计，外表面做了顺滑的圆角过渡处理，既能够适配玩具外壳的内部安装空间，避免与外壳内壁产生装配干涉，也能消除锐边带来的安全隐患。安装边界方面，左右传动盖对合后形成封闭的传动舱空间，内部预留的轴承安装位同轴度公差控制在0.02mm范围内，保障转塔转动时的同轴精度，导轨部位的导向槽宽度与发射轮的外缘间隙控制在0.1mm，既能够顺畅引导弹丸进入发射位，也不会因间隙过大导致弹丸卡滞。各零件的安装定位孔位采用统一的基准坐标系设计，能够直接与玩具主体的支撑骨架对位安装，不需要额外做位置调整，适配批量生产的装配要求。齿轮部位的齿形参数经过匹配调校，与扳动驱动件的啮合行程刚好对应单次转塔转动一个弹位的角度，保障每次扳动都能完成准确的供弹动作，不会出现跳位、卡齿的问题。导轨的导向面做了微角度倾斜设计，能够在弹丸进入发射通道时自动校正姿态，减少弹丸与通道壁的摩擦阻力，提升发射顺畅度。
