直径299毫米打孔通风盘式制动器转子

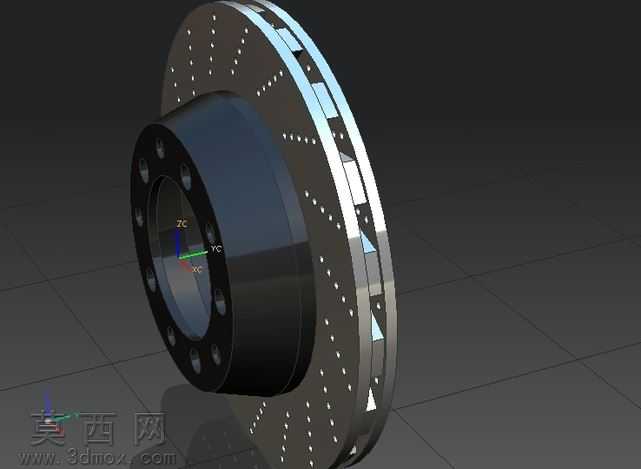

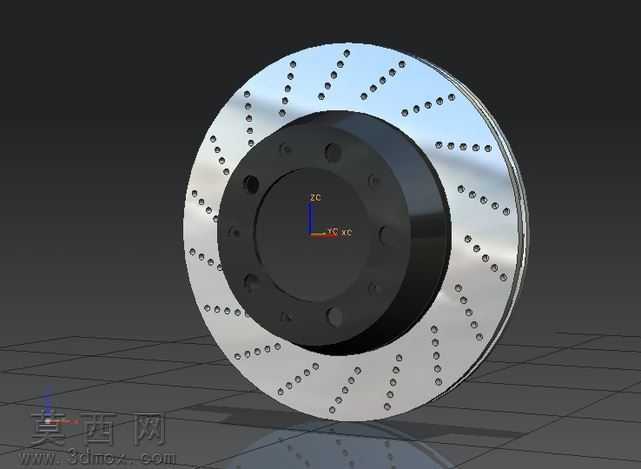

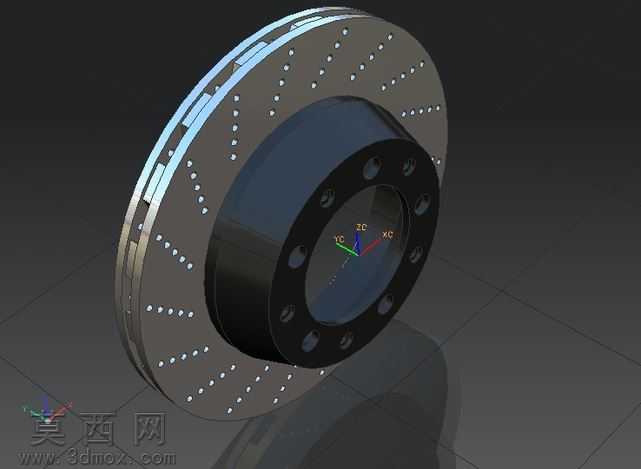

本作品为直径299毫米的打孔通风盘式制动器转子三维模型，建模阶段严格遵循实体制动盘的工程尺寸规范，先以回转特征构建制动盘的基础基体，精准划分出摩擦工作区、中心安装毂、通风散热筋三个核心结构区域。中心安装毂部分采用加厚实体结构，均匀排布8个螺栓安装通孔，孔位同轴度、安装面平面度均按照汽车制动部件的装配公差要求设定，保证与轮毂装配的贴合精度。摩擦盘面采用双层夹腔通风结构，两层摩擦盘之间均匀布置径向导流散热筋，筋条沿圆周方向等距分布，既可以在制动过程中引导气流快速通过盘体内部带走摩擦热量，也能提升盘体整体的抗扭刚性，避免高速制动时盘面发生形变。摩擦工作面上设计了多组阵列排布的斜向散热打孔，孔位沿盘面圆周呈交错阵列分布，打孔深度贯穿单层摩擦盘面，既可以在制动时刮除制动片表面产生的磨屑，避免磨屑夹杂在摩擦副之间引发制动抖动，也能进一步提升散热效率，减少连续制动下的热衰减现象。材质设定上，摩擦盘面采用灰铸铁材质参数，还原金属哑光深灰的质感，表面添加细微的切削纹理与使用质感，中心安装毂做发黑处理的金属材质表现，与盘面形成清晰的材质区分。渲染阶段采用工作室三点布光方案，主光从侧上方打亮盘体的弧形轮廓与通风结构，突出散热筋与打孔的立体层次，辅光补亮暗部避免结构细节死黑，背景采用深灰色渐变地面，添加柔和的接触阴影，让模型整体呈现出接近工业产品展示的真实质感。设计过程中充分考虑了制动盘的实际工况需求，通风结构与打孔的排布经过反复调整，在保证盘体结构强度的前提下最大化散热与排屑性能，所有倒角、圆角细节均按照实际加工工艺要求添加，避免出现应力集中的尖锐结构，完整还原了量产打孔通风制动盘的结构特征与细节表现。
