摩托车后刹车卡钳三维结构设计

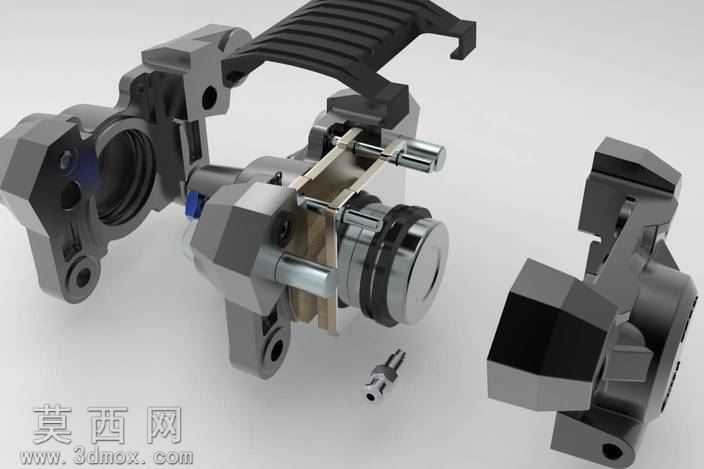

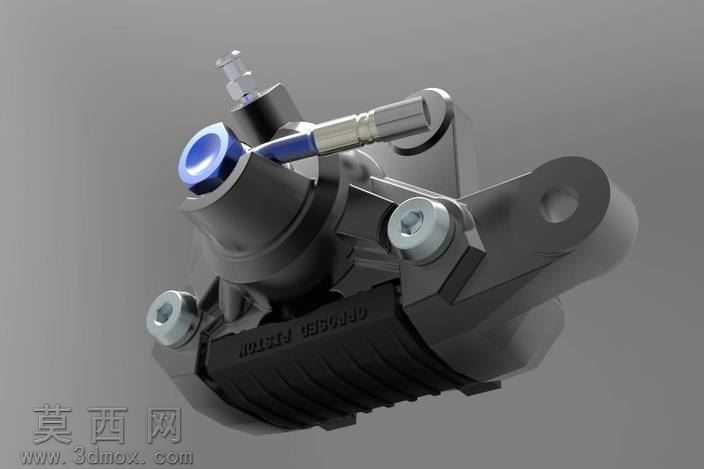

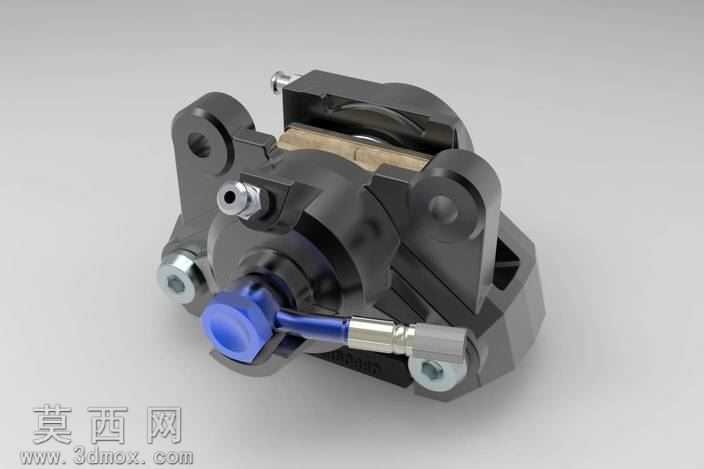

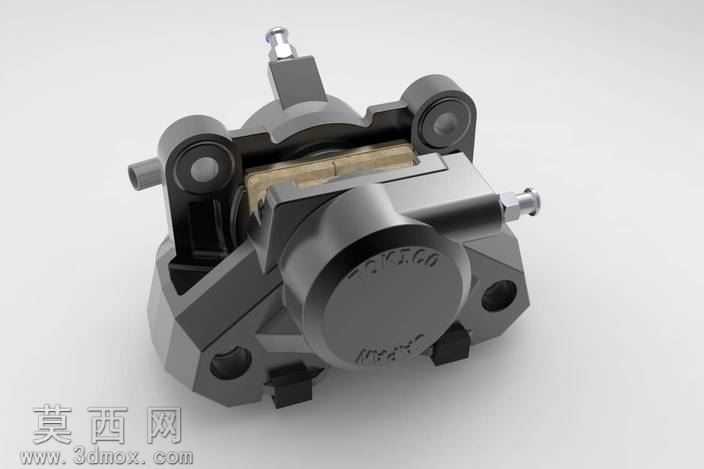

本作品为摩托车后制动卡钳的三维参数化模型，建模过程严格遵循机车制动部件的工程设计逻辑，首先基于适配车型的轮毂安装位、刹车盘匹配尺寸完成基准坐标系搭建，对卡钳的主体安装支架、制动活塞腔体、摩擦片固定槽、手刹拉臂连接位等核心结构进行1:1比例还原。建模阶段采用实体建模与曲面建模结合的方式，对于卡钳主体的高强度承重安装位使用拉伸、切除、倒角等实体特征保证结构尺寸精度，对于手刹拉臂的防滑握持曲面、活塞腔体的密封槽曲面使用曲率连续的曲面建模完成造型，确保各部件装配间隙控制在工程合理范围内，完整还原卡钳的浮动式制动结构逻辑。材质渲染阶段针对不同部件的实际工业材质进行参数调校：卡钳主体的铸铝部件采用磨砂金属材质，添加细微的铸造颗粒纹理与金属氧化质感，还原机车部件的工业耐用属性；制动活塞的镀铬表面设置高反射率金属参数，搭配细微的使用划痕纹理提升真实感；摩擦片部分采用耐高温复合材质，添加粗糙的颗粒质感与高温灼烧后的色泽变化；手刹拉臂的防滑橡胶部分设置哑光黑色橡胶材质，添加表面的防滑凸点纹理与软质材质的漫反射参数，让整体渲染效果贴近真实装车部件的视觉质感。结构设计上完整还原卡钳的双活塞制动逻辑，预留了刹车油道的安装孔位、摩擦片的限位卡扣结构、与后摇臂连接的固定螺栓孔位，同时提供带固定剪与无固定剪两个版本的结构设计，可适配600/750/1000cc、1100gsxr、单反等多款摩托车型号的后制动安装需求，各活动部件的运动行程均按照实际制动逻辑做了限位约束，可直观展示卡钳在制动过程中活塞推动摩擦片夹紧刹车盘的工作状态，整体模型结构完整，细节还原度高，可用于机车改装参考、制动结构教学、三维装配演示等场景。
