三叶片式流体搅拌推进叶轮结构

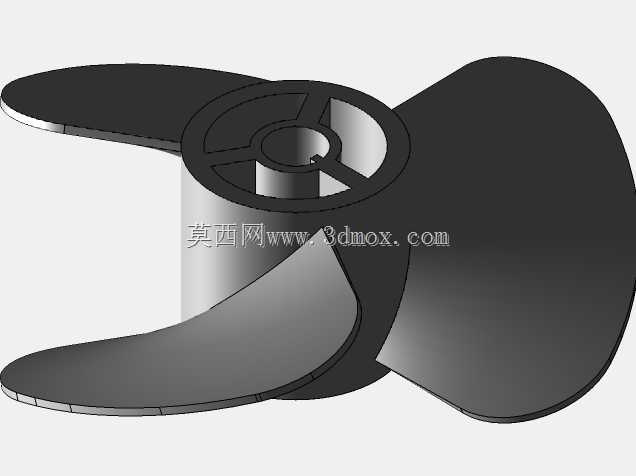

该搅拌叶轮结构主要应用于低粘度流体的混合、循环推进场景，常见于中小型水处理曝气池、化工溶液调配槽、小型水产养殖增氧水体循环、家用或商用搅拌设备的动力输出端，可在浸没状态下通过旋转带动周边流体形成定向轴向流，完成介质的匀质混合、悬浮颗粒防沉降、水体对流交换等实际作业需求，相比常规直叶片结构，其曲面叶型在运行时能有效降低流体紊流带来的能量损耗，减少叶片表面的气蚀风险，适配长期连续运行的工况要求。从功能特性来看，该叶轮采用三叶片对称布局，叶片整体为大曲率光滑曲面设计，从轮毂连接处向外缘平滑延伸，叶根位置做了加厚过渡处理，可分散旋转时的离心应力，避免长期交变载荷下出现叶根断裂的问题；叶片外缘做了圆弧收边处理，无尖锐棱角，既可以降低旋转时的流体切割噪音，也能减少安装调试过程中剐蹭容器内壁的风险。中心轮毂为带键槽的通孔结构，可直接与对应直径的驱动轴配合，通过平键传递扭矩，轮毂内部设置了辐板式加强筋，在保证整体结构强度的前提下，有效降低了叶轮自身重量，减少驱动端的启动负载。在设计思路上，该叶轮的叶型角度经过流体力学优化，叶片从根部到外缘的倾角呈渐变分布，旋转时可推动流体同时产生轴向与径向的复合流动，避免搅拌槽内出现混合死区，三叶片的对称布局可保证旋转时的动平衡性能，降低高速运转时的振动幅度，无需额外做过多的动平衡校正即可平稳运行。从安装边界来看，中心安装孔的尺寸适配常规标准搅拌轴径，轮毂轴向长度可保证与驱动轴有足够的配合接触面积，避免传动时出现松动打滑；叶轮整体径向尺寸适配中小型容积的搅拌容器，安装时叶片外缘与容器内壁需预留足够安全间隙，避免运转时出现碰撞干涉，轮毂上端面预留了轴端锁紧件的安装空间，可通过锁紧螺母将叶轮轴向固定在驱动轴上，防止正反转切换时出现轴向窜动。该结构整体造型简洁流畅，无多余的复杂结构，既适合金属铸造加工成型，也可通过注塑工艺批量生产，能够适配不同防腐等级、不同载荷要求的搅拌作业场景，在保证搅拌推进效率的同时，兼顾了结构可靠性与安装维护的便捷性。
