齿轮组式旋转转直线运动传动机构

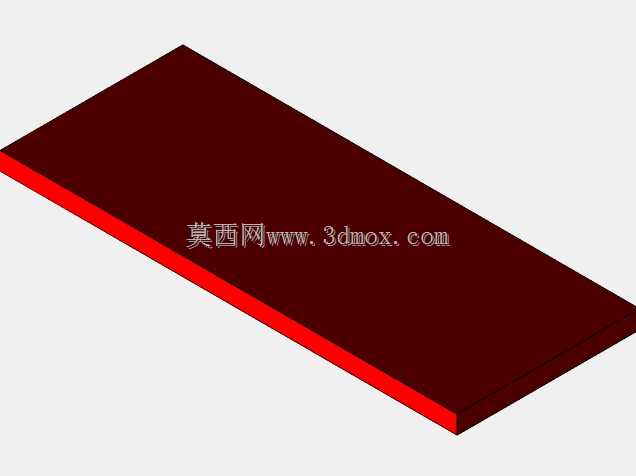

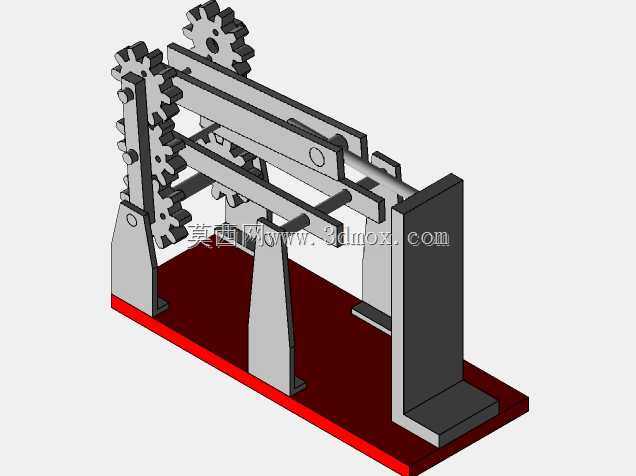

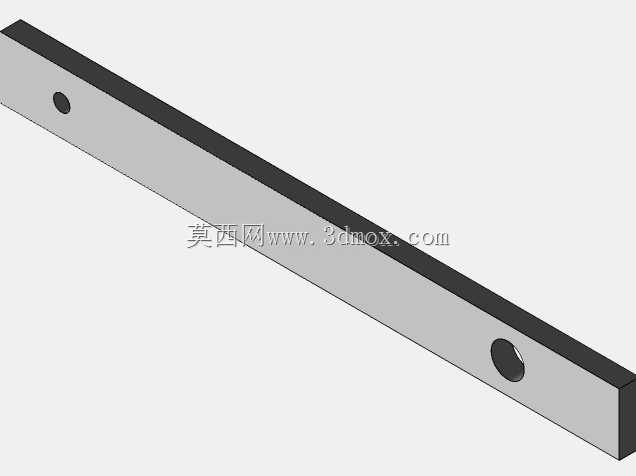

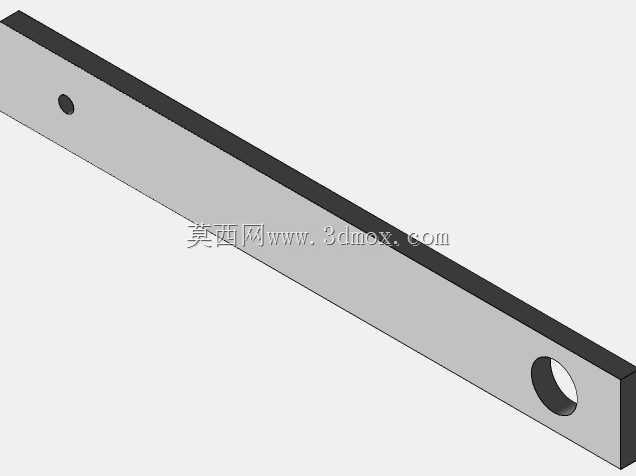

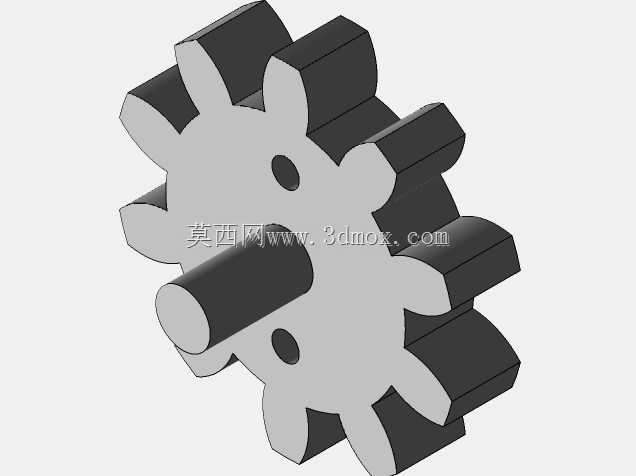

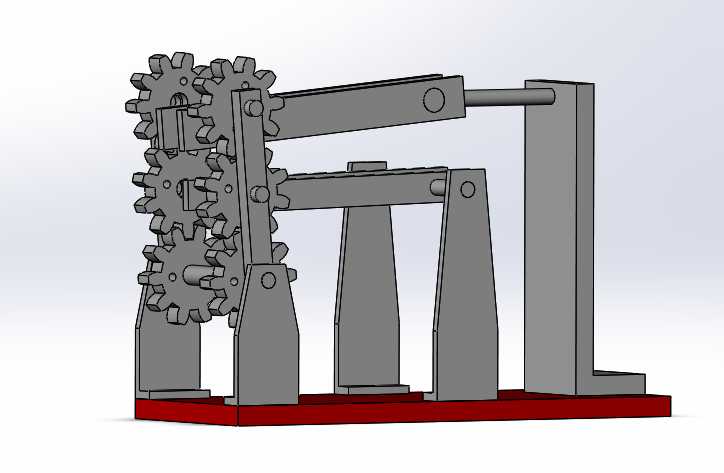

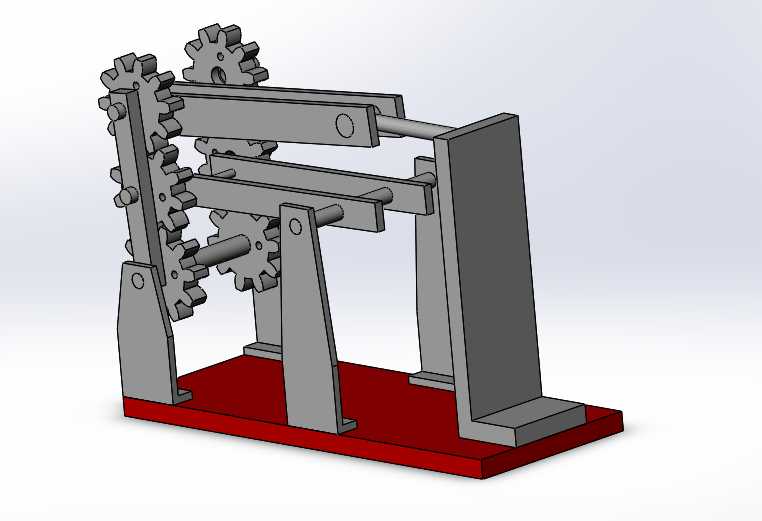

该传动机构主要面向工业自动化生产线、轻工包装设备、小型物料推送工位等需要将连续旋转输入转换为往复直线输出的应用场景，可直接作为设备核心传动单元替代传统的凸轮顶杆、丝杠传动方案，尤其适配输入转速稳定、输出行程固定的中轻载往复作业工况，能够在不额外加装换向电控元件的前提下，纯机械结构实现运动形式的稳定转换，降低设备电控系统的复杂度与后期维护成本。整套机构采用立式层叠齿轮组作为动力输入承接端，三组同模数直齿轮沿竖直方向依次啮合排布，输入轴与最下方齿轮同轴固连，动力输入后通过齿轮啮合实现扭矩的逐级传递，同时保证各齿轮同步反向转动，为后续连杆驱动提供稳定的相位差动力输出。每一层齿轮的偏心位置都铰接有刚性传动连杆，连杆另一端与水平布置的滑动推杆端部铰接，推杆通过立式支撑座上的导向孔实现水平方向的滑动限位，当齿轮连续旋转时，偏心铰接点会带动连杆做平面往复摆动，进而推动推杆沿导向方向做稳定的直线往复运动，三组连杆错相位布置的设计能够抵消单组连杆传动的死点冲击，让推杆的直线输出更平顺，大幅降低传动过程中的卡顿与振动问题。整套机构采用一体式矩形安装底座作为承载基础，所有立式支撑座、齿轮安装立板都通过定位止口固定在底座上，安装时只需将底座通过螺栓固定在设备安装平面，保证输入轴与驱动源输出轴同轴度即可完成装配，整体安装边界紧凑，横向宽度适配多数中小型设备的内部安装空间，竖直方向高度可根据实际输出行程需求调整齿轮组层数与连杆长度，导向支撑座的间距可根据推杆长度灵活调整，避免长推杆运行时出现挠度变形。设计过程中重点优化了齿轮啮合侧隙与连杆铰接点的间隙配合公差，齿轮采用标准渐开线齿形保证传动啮合平稳，铰接位置预留合理的转动间隙避免卡滞，同时所有支撑部位都做了加厚处理，保证中低速运行下的结构刚性，不会因长期往复受力出现结构变形，整套机构无需额外润滑管路即可长期稳定运行，适配多粉尘、少维护的常规工业车间作业环境。
