重载冶金钢包提环臂吊运吊具

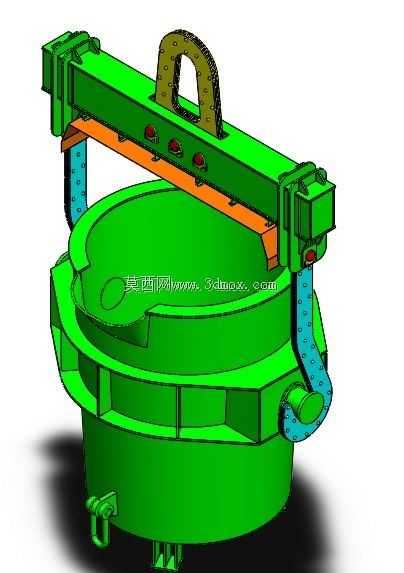

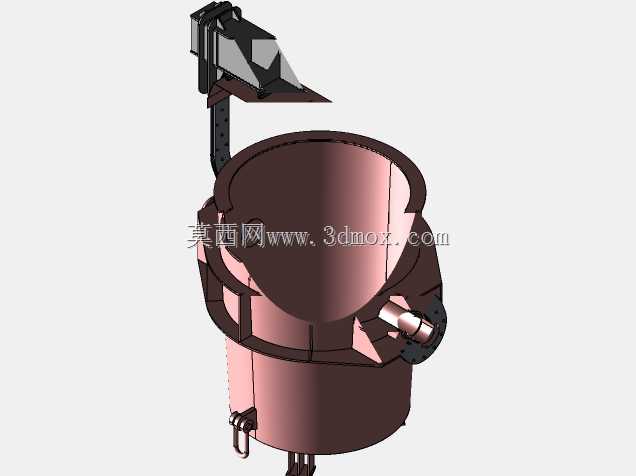

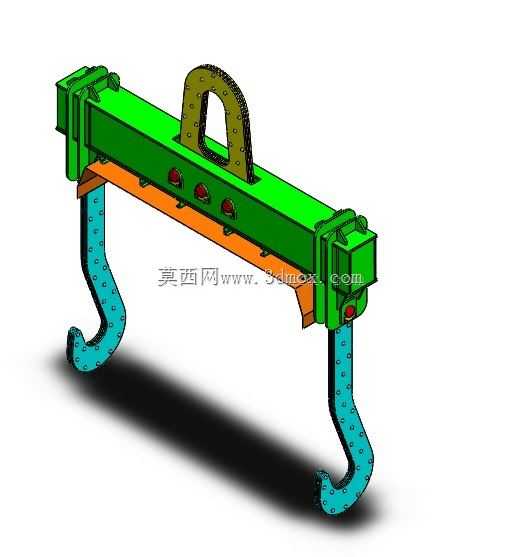

该吊具主要应用于冶金炼钢、连铸生产车间的高温作业场景，专门适配15吨到60吨级带提环臂结构的钢包转运作业，覆盖钢水承接、跨车间转运、浇注位对位等全流程钢包吊运环节，可适配车间内通用桥式起重机、冶金铸造起重机的吊钩挂载需求，解决高温工况下钢包吊运的对位效率低、夹持稳定性差、安全冗余不足的实际作业痛点。整体采用对称双钩承载结构设计，主体承载梁采用箱型焊接结构布局，上方设置带防滑纹理的一体式提环挂载位，可直接与起重机主吊钩完成挂接，挂载接触面做了圆弧过渡处理，避免应力集中导致的结构疲劳损伤；梁体下方对称布置两组弯臂式吊钩，吊钩内侧做了贴合钢包提环臂外轮廓的曲面造型，作业时吊钩可完全贴合钢包两侧的提环臂接触面，增大接触受力面积，避免局部压强过大刮损钢包提环结构，吊钩表面排布的点状防滑结构可在高温粉尘环境下增大接触摩擦力，防止吊运过程中钢包出现滑移、偏摆问题。梁体与吊钩的连接位置设置了多组可调式锁紧定位组件，可根据不同吨位钢包的提环臂间距调整吊钩的伸出长度与开合间距，适配同吨位范围内不同尺寸规格的钢包吊运需求，无需更换吊具即可完成多规格钢包的转运作业，大幅降低车间吊具储备成本与换型耗时。设计过程中充分考虑冶金车间的高温作业边界，整体结构的受力点均做了圆弧卸荷处理，所有焊接位置预留足够的焊高余量，避免长期高温辐射下结构出现应力变形；吊具整体宽度控制在常规钢包两侧操作间隙范围内，吊运对位时不会与钢包周边的附属管线、测温取样装置产生干涉，吊钩的下弯深度经过精准核算，挂接后吊钩端部可完全越过钢包提环臂的防脱凸台，即使出现小幅晃动也不会出现脱钩风险。梁体上方的提环采用拱形受力结构，受力方向沿提环切线方向传递到主体梁两端，避免梁体中部受集中载荷出现下挠变形，提环表面的防滑纹理可适配不同规格的起重机吊钩尺寸，挂接后吊钩不会在提环内出现横向窜动，保证吊运过程中钢包始终保持水平状态，避免钢水晃动溢出引发安全事故。整体结构无复杂的电控、液压组件，纯机械结构的设计可在高温、多粉尘的冶金车间环境下长期稳定运行，日常维护仅需定期检查连接销轴的磨损情况与锁紧组件的紧固状态即可，维护成本极低，可完全满足冶金车间连续化高强度生产的吊运需求。
