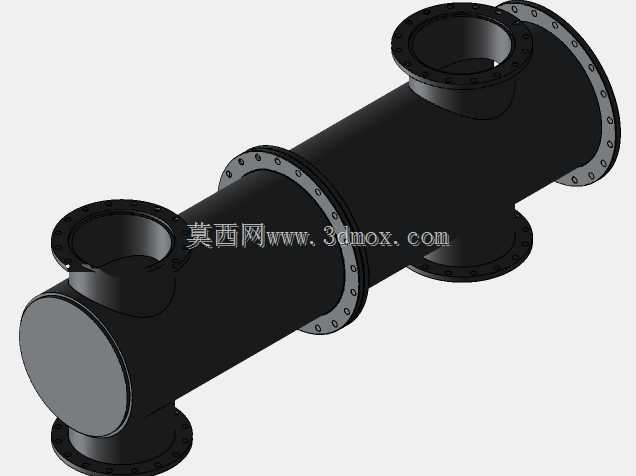

船舶冷却系统多接口法兰连接歧管

这款歧管主要应用于船舶动力舱的海水冷却回路中，承担着海水介质的分流、汇流与输送功能，是连通海水取水口与多台冷却器的核心管路部件，能够将主管道引入的海水稳定分配至不同支路的冷却单元，保障主机、辅机等发热设备的冷却介质供给稳定，避免因管路分流不均导致的局部冷却不足问题。从实际使用场景来看，该歧管安装于机舱底层的管廊区域，周边排布有主机冷却器、滑油冷却器、淡水冷却器等多台换热设备，需要同时对接不同口径、不同走向的支路管路，因此在结构设计上采用了主筒体加多个侧向接口的布局，主筒体为等径直管结构，两端采用标准法兰封盖，既可以作为介质的主流道，也能够在后期维护时拆卸端盖清理内部积存的海生物与杂质，降低管路堵塞的风险。在功能特性上，所有接口均采用凸面带颈法兰结构，法兰密封面加工有标准水线，适配船舶管路常用的耐油橡胶垫片，能够承受海水管路的常规工作压力，避免介质渗漏；多个接口分别朝向不同的空间方向，对应不同冷却设备的管路接入位置，减少现场安装时的弯头使用量，降低管路流阻，同时每个接口的法兰螺栓孔位均按照通用管路标准排布，能够和同压力等级的标准阀门、管路直接对接，无需额外制作过渡接头。设计过程中重点考虑了安装边界与管路走向的匹配，主筒体的长度根据机舱内相邻冷却器的间距确定，各个侧向接口的轴向位置、周向角度均对应现场设备的接口坐标，避免安装时出现管路错位、强行对接产生的装配应力；筒体壁厚按照海水管路的腐蚀余量要求选取，能够抵御海水长期冲刷带来的腐蚀，延长部件的使用寿命；底部设置的支撑接口可以对接管路支架，将歧管的重量传递至船体结构，避免法兰接口承受额外的结构载荷。在介质输送过程中，主筒体的大通径结构能够降低海水在分流过程中的流速波动，让各个支路的流量分配更加均匀，保证每台冷却器都能获得足够的冷却水量，同时筒体内壁做了圆滑过渡处理，减少介质流动时的湍流与局部阻力，降低海水输送过程中的压力损失，提升整个冷却系统的运行效率。
