重型卡车独立悬架车轴传动结构设计

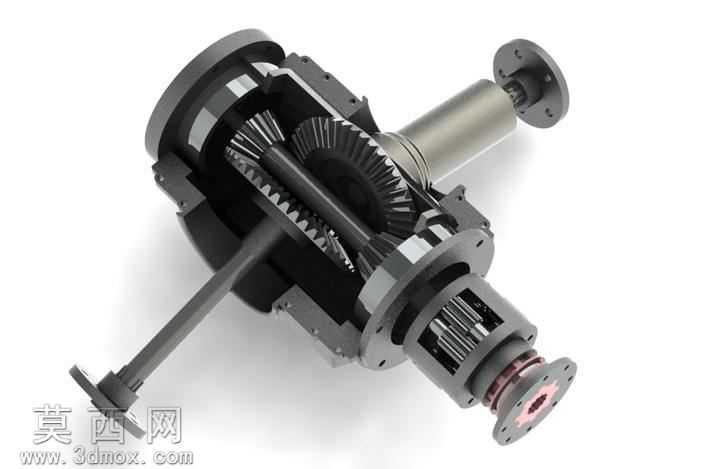

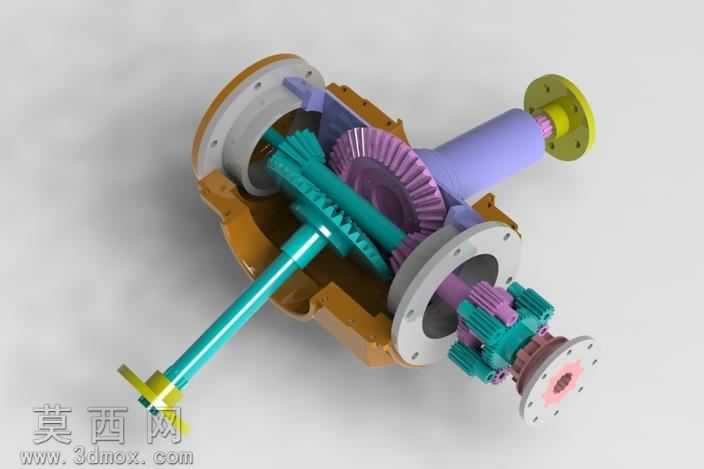

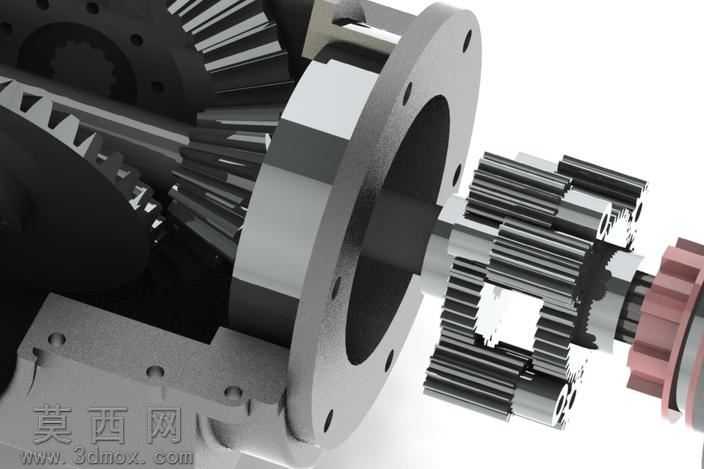

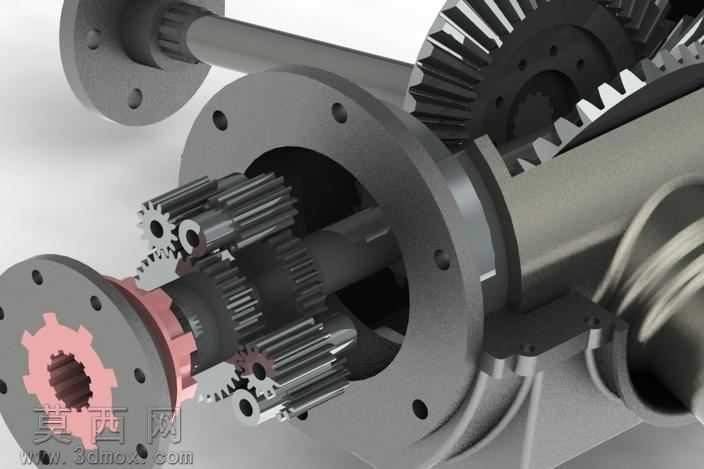

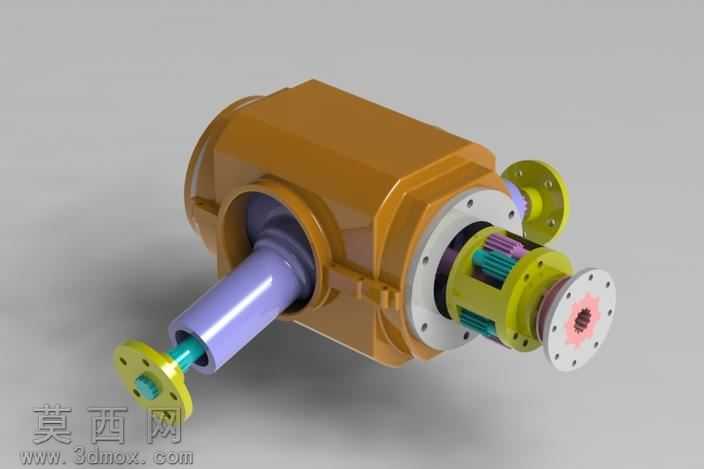

本模型为重型卡车独立悬架车轴的三维结构设计，整体围绕重载越野工况下的动力传递与悬架适配需求展开建模。建模过程中首先完成核心传动腔体的基体搭建，以回转特征构建轴壳主体结构，预留法兰连接位、轴承安装孔与齿轮组容纳腔，保证壳体结构强度与部件装配空间的匹配。针对内部传动系统，依次完成差速器锥齿轮组、行星减速齿轮组、传动半轴的参数化建模，每个齿轮的齿形参数、模数、压力角均按照重载传动标准设定，齿轮啮合位置预留合理装配间隙，还原真实传动的运动干涉校验逻辑。悬架连接部位的结构设计适配独立悬架的跳动行程需求，在轴壳两端预留悬架摆臂连接支座、减震器安装点位，支座处做加强筋结构处理，模拟实际铸件的强度强化设计。材质渲染阶段，对传动齿轮组赋予调质合金钢材质，添加表面热处理后的哑光金属质感，对轴壳主体赋予铸铁材质表现厚重的壳体质感，密封件、衬套部位分别赋予橡胶、铜合金材质区分部件属性，不同部件的材质粗糙度、反光度参数做差异化调整，提升渲染的真实感。结构设计上参考了传统中央差速加轮边减速的传动逻辑，优化了独立悬架下车轴的动力输出路径，可适配6x6、8x8等多轴重载越野车型的布局需求，齿轮组的排布充分考虑了传动比分配，在有限的轴壳空间内实现大减速比传动，满足重型车辆的大扭矩输出需求，同时独立悬架的结构预留可保证车轮在起伏路面的独立跳动，提升非铺装路面的通过性能。建模过程中对转动副的位置做了对应标记，可直接用于后续的运动仿真验证，还原差速、减速的完整传动过程，所有连接孔位、法兰尺寸均按照行业通用标准设定，具备实际结构参考价值。
