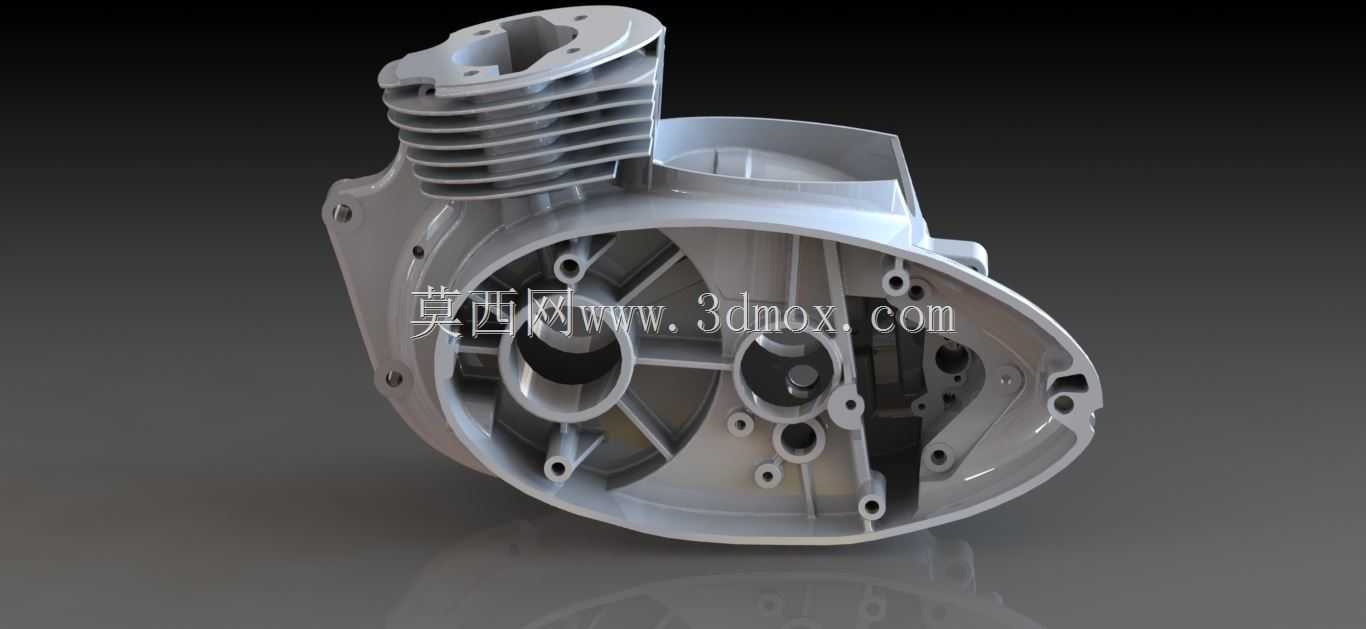

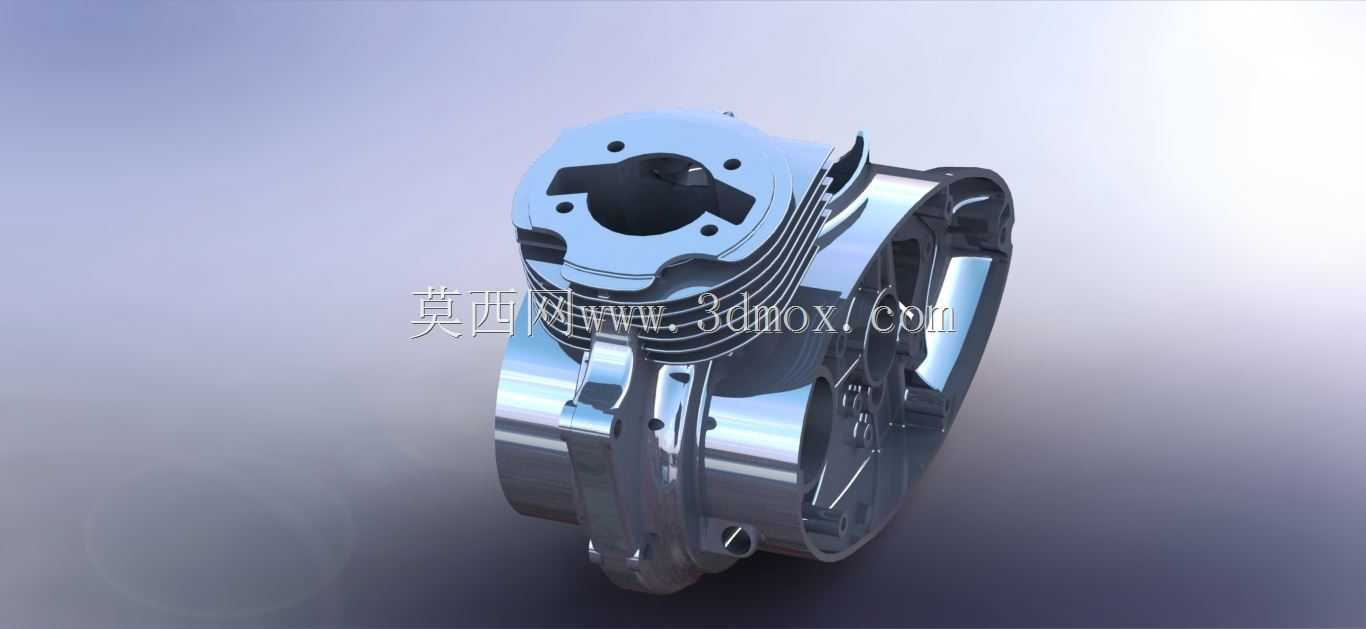

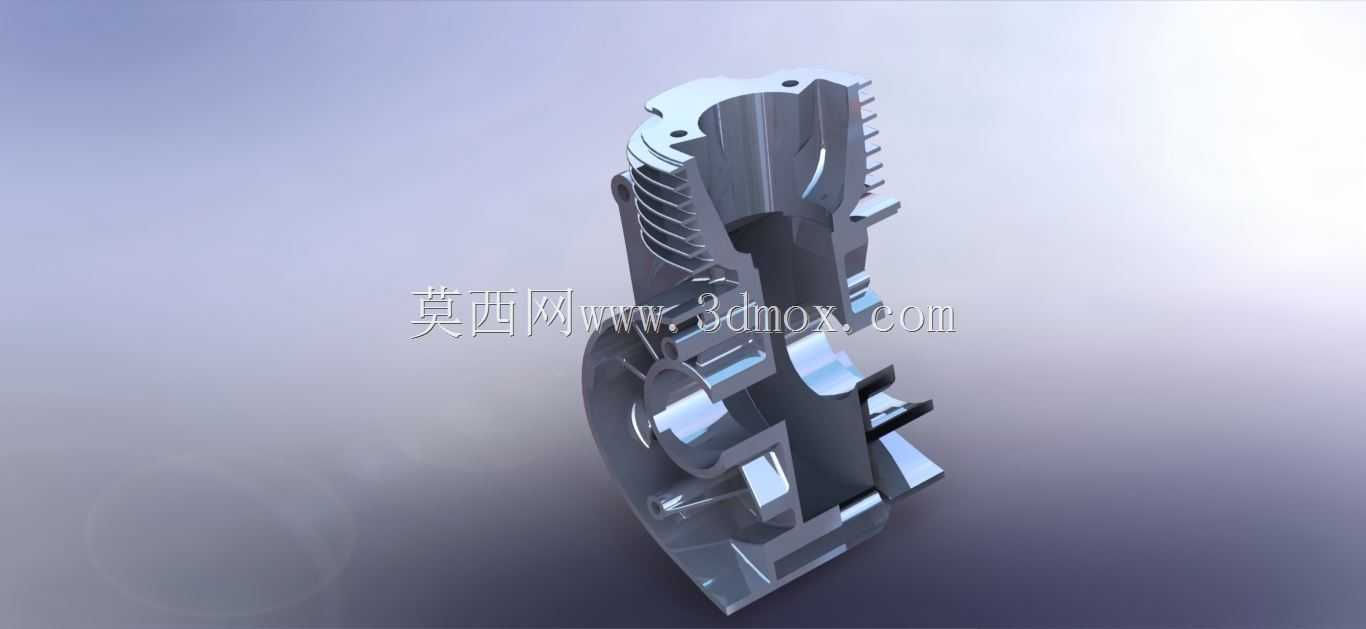

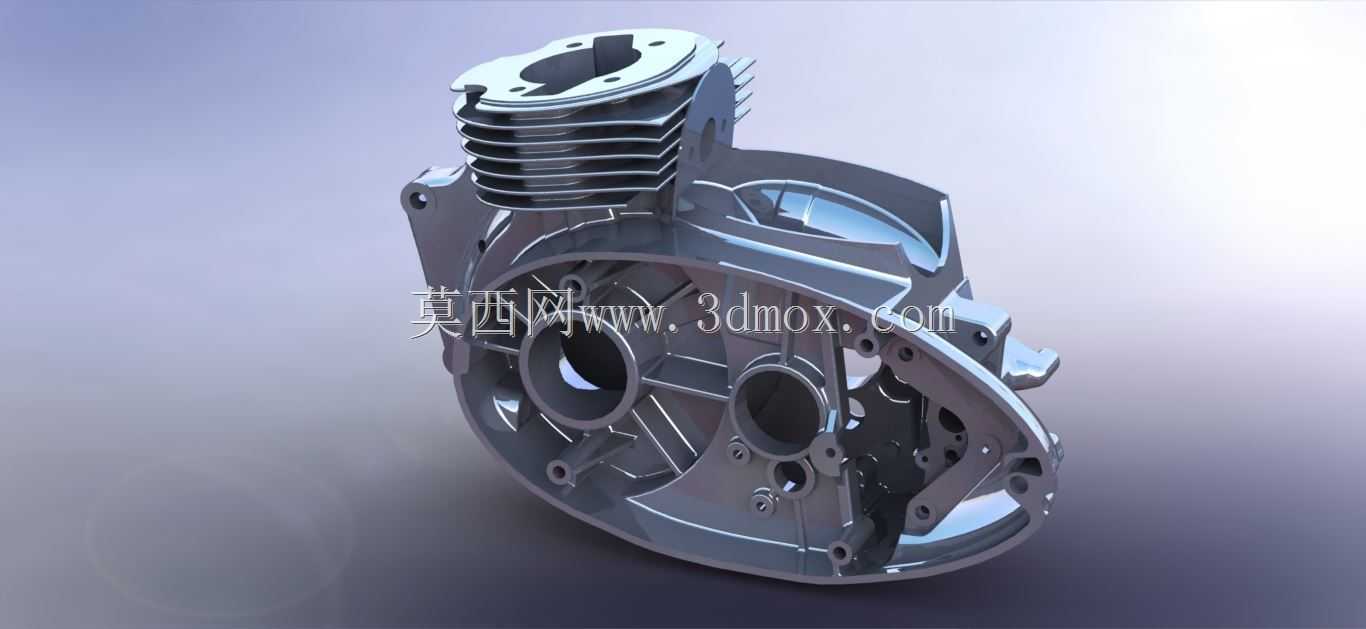

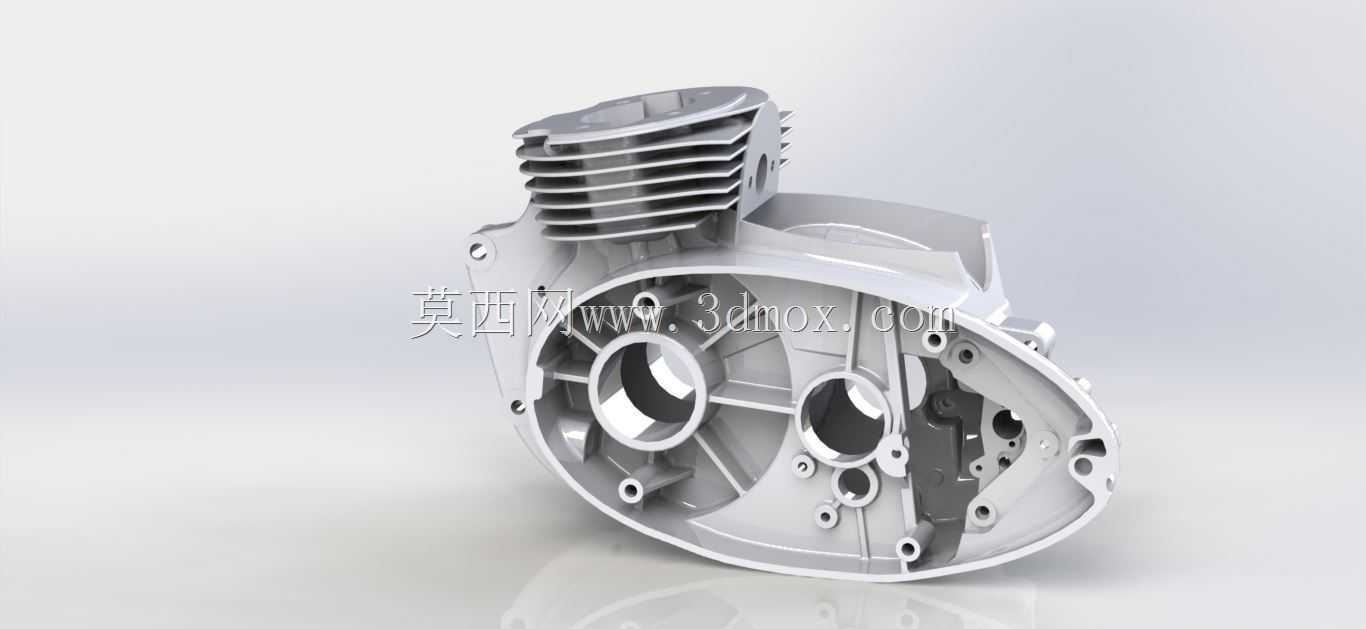

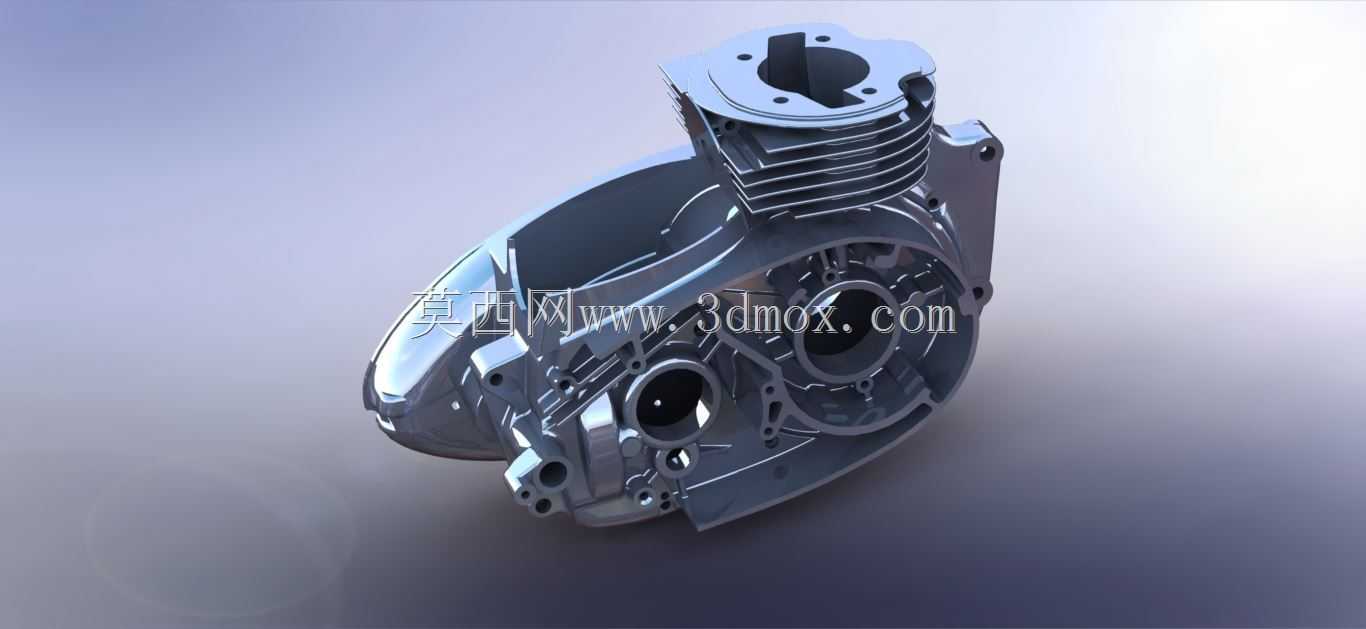

Jawa250353型摩托发动机缸体总成结构

　　这款单缸动力核心部件，主要适配小排量两轮摩托的动力输出场景，是整台动力装置的承载基体，所有曲柄连杆机构、配气组件、冷却散热结构、润滑油路都集成在这个缸体总成之上，日常使用中需要承受燃烧过程的高温高压冲击，同时还要为活塞往复运动提供精准的导向支撑，保证动力输出的同轴度与运行稳定性。从结构设计来看，缸体上部集成了散热鳍片结构，鳍片的排布密度与厚度经过匹配，能够在车辆行驶过程中利用迎面气流带走燃烧产生的多余热量，避免缸内温度过高引发的热变形、润滑失效等问题，鳍片的走向也兼顾了铸造脱模的工艺性，减少生产过程中的废品率。缸体下部的曲轴箱腔体做了加强筋布局，在曲轴轴承安装位、箱体合箱面位置都做了局部增厚处理，

　　既能够平衡曲轴高速旋转产生的往复惯性力，也能保证合箱后的密封性能，避免润滑油渗漏。安装边界方面，缸体与气缸盖的连接面布置了均匀的螺栓孔位，孔位的位置度公差控制在合理范围，能够保证缸垫压紧力均匀分布，防止燃烧室漏气、油水串通的故障；与车架连接的安装支座做了一体化铸造结构，支座的安装孔预留了缓冲衬套的安装空间，能够过滤动力运行过程中传递到车架的振动，提升骑行的平顺性。设计过程中优先考虑了零部件的通用性，箱体上预留的发电机安装位、启动电机安装位、离合组件装配腔都符合同排量机型的通用尺寸规范，后续做同平台机型拓展时，只需要调整局部腔体结构就能适配不同排量、不同配置的动力需求，减少了新开模具的成本投入。

　　缸体内部的润滑油道做了钻孔与铸造成型结合的设计，主油道直接连通曲轴轴承位与凸轮轴装配位，能够在发动机启动后快速建立油压，为各个运动摩擦副提供润滑，油道的转角位置都做了圆弧过渡，避免润滑油流动过程中产生阻力，保证低转速工况下的润滑可靠性。在实际维修场景中，这款缸体总成的合箱面设计平整，拆卸重装时只要按照规定扭矩拧紧螺栓，就能保证密封性能，不需要额外做特殊的密封处理，日常维护时可以直接通过箱体上预留的观察窗检查离合片磨损情况，不需要完全拆解箱体，降低了后期维护的操作难度。
