老式四速摩托车齿轮变速传动总成

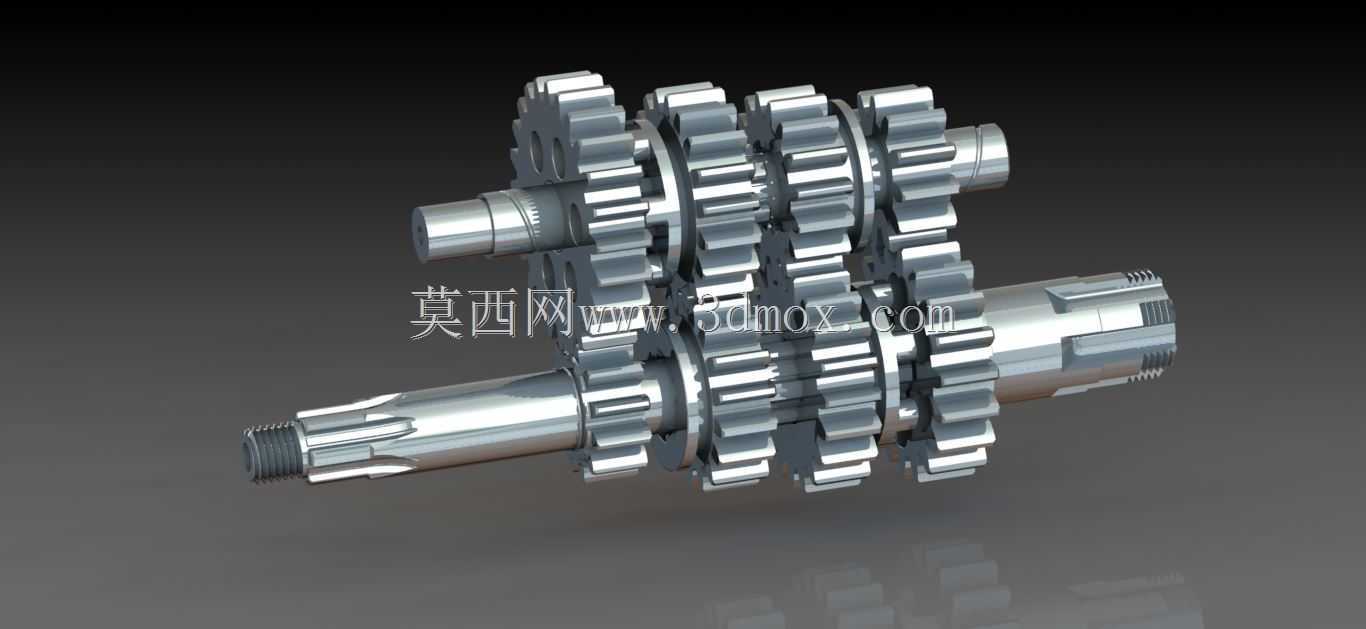

　　这套齿轮变速总成是早年小排量跨骑摩托车动力传递路径中的核心部件，承担着发动机输出端与后轮驱动端之间的转速、扭矩匹配功能，能够根据不同行驶工况切换传动比，让发动机始终维持在合理的动力输出区间，兼顾起步扭矩储备、中速行驶经济性与高速巡航的转速适配需求。整套机构采用平行轴式齿轮布置方案，两根平行布置的传动轴上套装了多组常啮合斜齿轮，不同齿数配对的齿轮组对应不同的传动比档位，通过换挡拨叉推动对应齿轮在轴上的花键段滑动，实现不同齿轮副的动力接合，完成档位切换。从结构布局来看，输入轴与输出轴的中心距经过严格匹配，所有齿轮的齿形参数、啮合侧隙都经过调校，保证换挡过程平顺无卡滞，动力传递过程中齿轮啮合冲击小，运行噪音控制在合理区间。

　　轴类零件采用阶梯轴设计，不同轴段分别对应齿轮安装位、轴承支撑位、动力输出连接位，花键段的加工精度直接决定了齿轮滑动的顺畅度与动力传递的可靠性，轴端的螺纹结构用于锁紧端部限位部件，防止高速运转过程中齿轮出现轴向窜动。在实际装车场景中，这套变速总成安装在摩托车发动机曲轴箱的变速腔室内，输入轴通过离合器组件与发动机曲轴端连接，输出轴通过链轮、传动链条与后轮从动链轮连接，整套机构的安装边界完全适配对应车型的曲轴箱内腔尺寸，轴端的支撑轴承位与箱体轴承孔的配合公差满足过盈装配要求，不需要额外改动箱体结构即可完成装配。齿轮采用常啮合设计的优势在于，换挡过程中不需要移动齿轮进入啮合状态，仅通过接合套或者齿轮端面的接合齿完成动力衔接，

　　大幅降低了换挡过程中的打齿风险，提升了齿轮组件的使用寿命。不同档位的传动比设置覆盖了摩托车从静止起步到最高车速行驶的全工况需求，一档传动比最大，能够提供足够的轮端扭矩，满足陡坡起步、重载牵引的动力需求；四档为直接档或者超速档，传动比接近1，能够降低高速巡航时的发动机转速，减少不必要的动力损耗，提升燃油经济性。整套传动结构没有采用复杂的同步器结构，依靠骑行过程中油门与换挡操作的配合即可完成顺畅换挡，结构简单可靠，维护成本低，非常适合小排量民用摩托车的使用场景。
