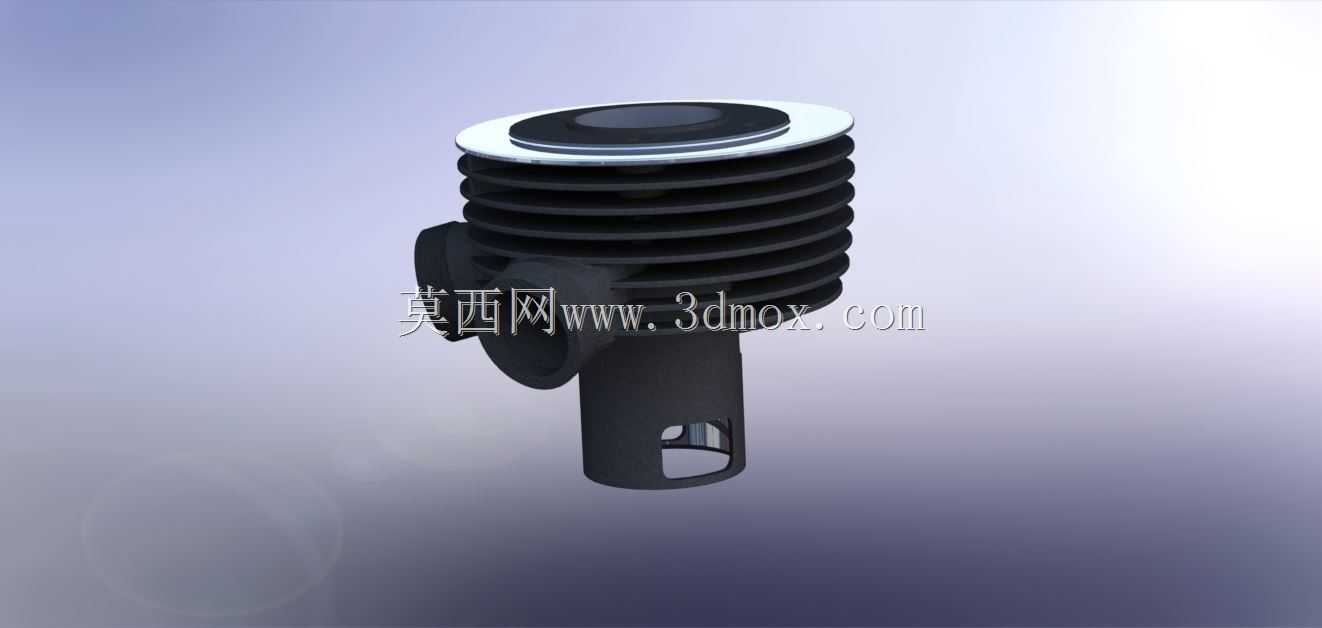

爪哇250摩托发动机气缸结构

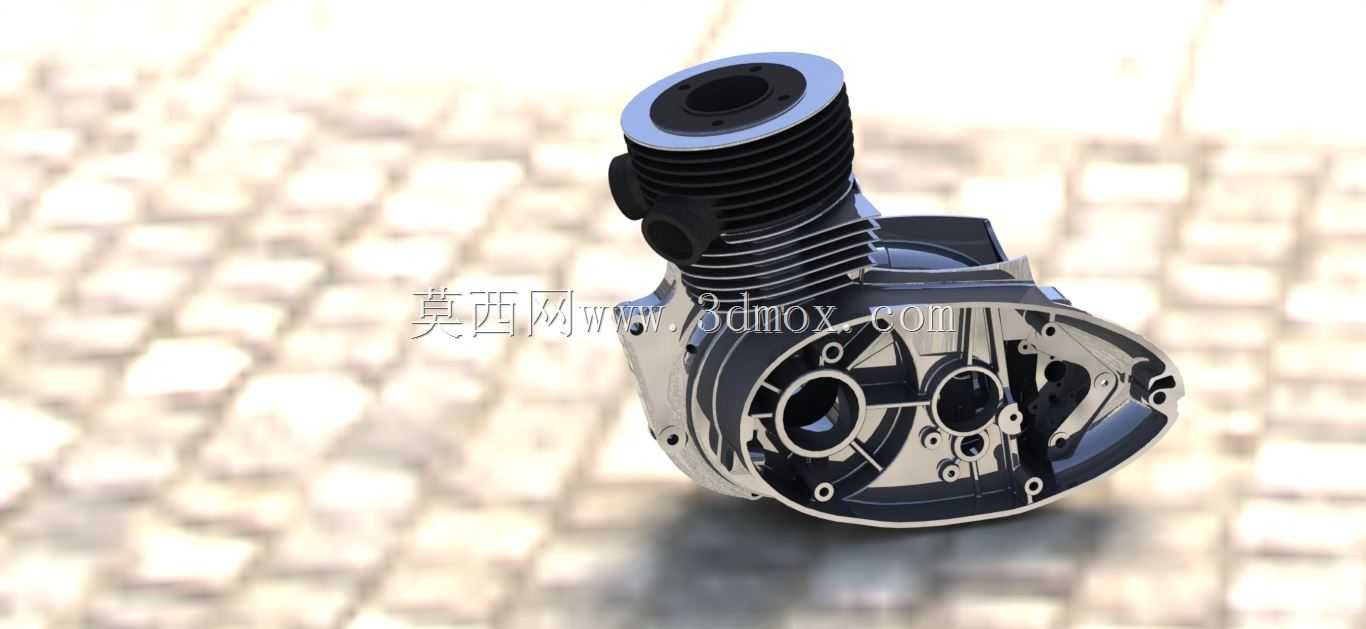

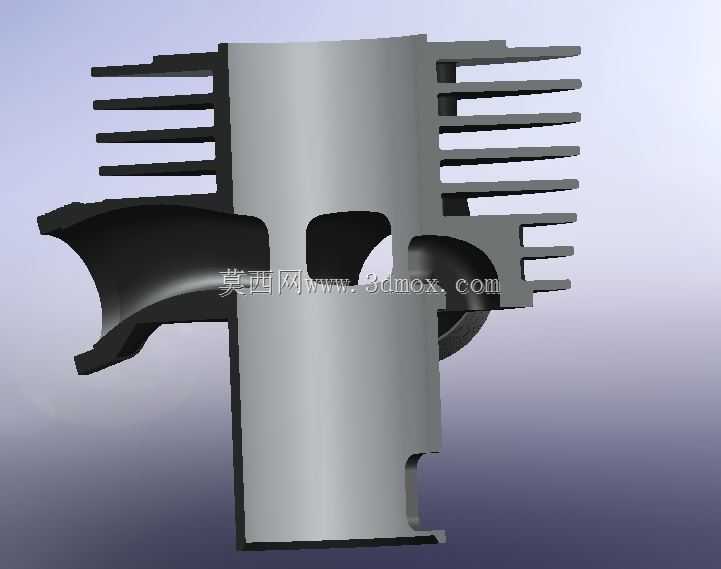

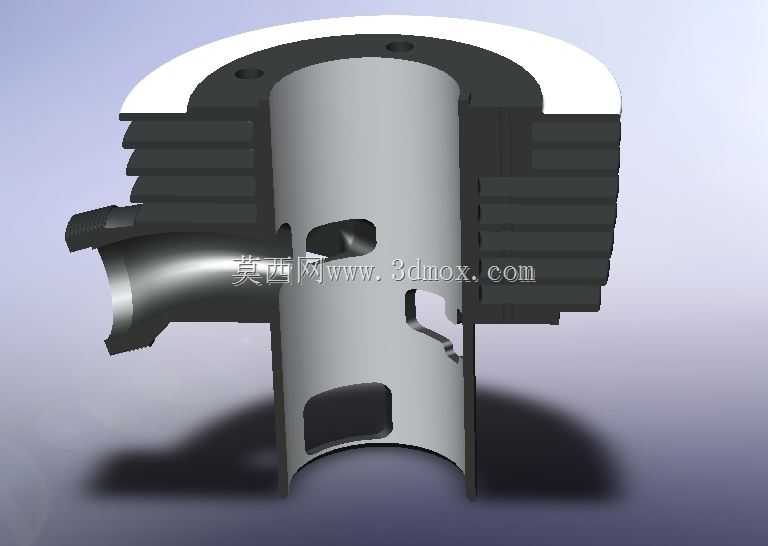

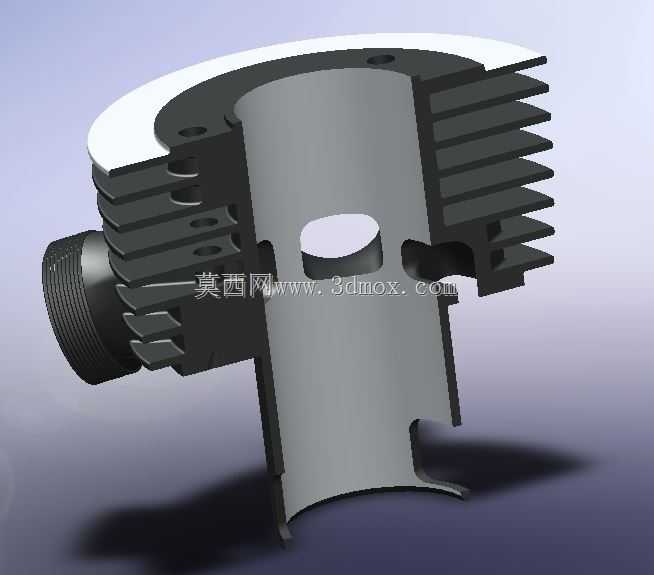

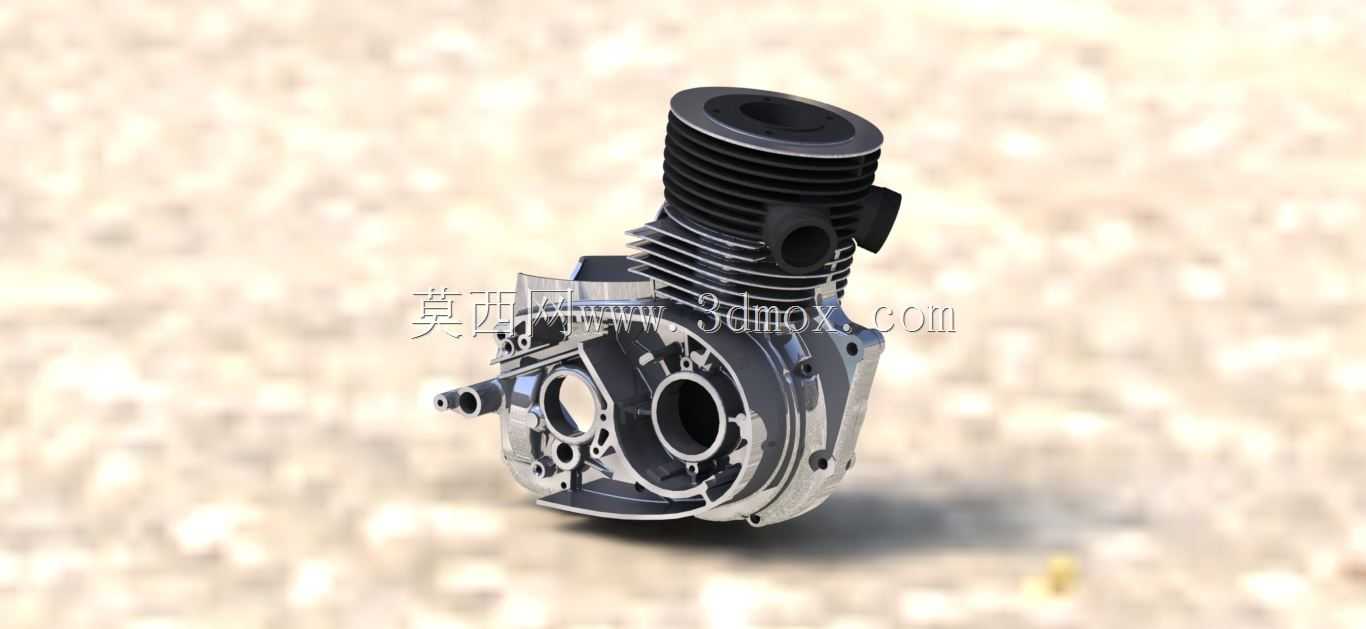

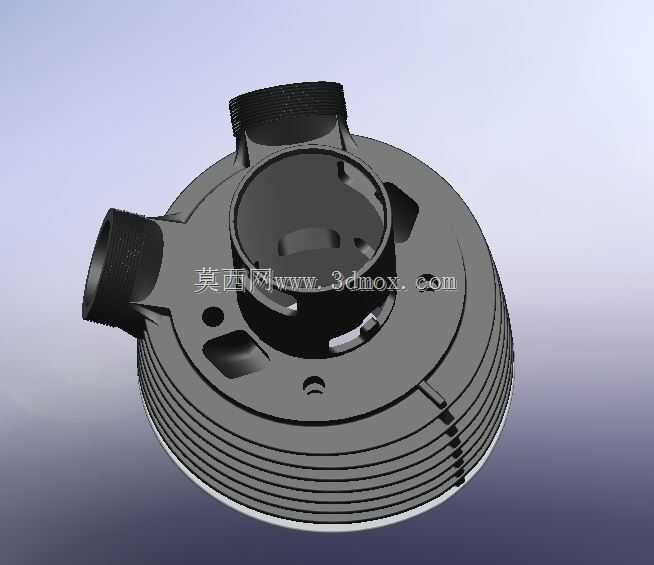

这款气缸是适配经典小排量摩托动力单元的核心承压部件，主要应用于单缸风冷摩托的动力输出场景，负责为活塞往复运动提供密闭承压腔室，同时承担燃烧热量导出、配合曲柄连杆机构完成进排气压缩做功全循环的功能。从结构设计来看，上部散热鳍片采用等间距环形排布，单鳍片厚度控制在2mm左右，鳍片间隙预留4mm通风空间，在车辆行进过程中可借助迎面气流快速带走燃烧室传导的热量，避免高负荷工况下缸体温度过高引发的热衰减、机油润滑失效问题。缸体上部的法兰安装面预留6个均匀分布的螺栓孔，可与缸盖实现精准定位配合，结合面平面度公差控制在0.02mm以内，能够有效密封高温高压燃气，避免出现冲缸垫、燃气泄漏的故障。下部曲轴箱连接端采用异形轮廓适配对应机型的箱体安装位，周边分布的定位销孔与螺栓过孔完全匹配原厂安装边界，无需额外修配即可完成装配，安装孔位的位置度公差控制在0.05mm范围内，保证缸体与曲轴箱的同轴度，减少活塞运行过程中的偏磨风险。缸体内壁是核心工作表面，设计时预留了合适的珩磨余量，表面采用交叉网纹珩磨工艺，既可以保证活塞环运行时的密封性能，又能留存适量机油形成稳定油膜，降低活塞组件与缸壁的摩擦损耗，延长动力单元的大修间隔。侧面预留的进排气道接口、安装凸台完全对应原厂配气机构的安装位置，可直接适配原车的气门组件、化油器接口，不需要额外改装管路。在建模过程中，完整还原了缸体外部的所有安装凸台、避让缺口，包括侧面用于安装传感器、管路支架的小尺寸凸台都做了精准复刻，既可以用于维修场景下的配件测绘仿制，也能作为摩托改装、动力复原项目的结构参考，帮助设计人员快速理解老式单缸风冷发动机的缸体布局逻辑，在做同类型小排量动力单元设计时，可参考其散热结构布局、安装边界的设计思路，平衡散热效率、结构强度与整机重量的关系，避免出现散热不足或者结构冗余增加整机重量的问题。
