六角锁紧式气动执行缸结构设计

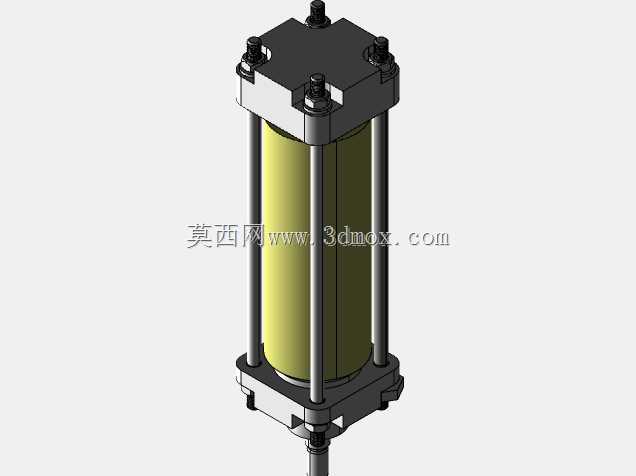

这款六角锁紧式气动执行缸，主要面向工业气动控制系统的终端执行场景设计，可广泛适配自动化生产线的工件夹紧、工位推移、工装定位、轻负载往复驱动等常见工况，在3C电子装配、轻工包装、五金加工、小型自动化设备的气动回路中都能发挥稳定作用，能够替代同规格的标准薄型气缸完成短行程的直线驱动作业，同时集成了一体式锁紧结构，可在行程到位后实现位置锁止，避免气压波动导致的执行端位移，提升工位作业的稳定性与安全性。

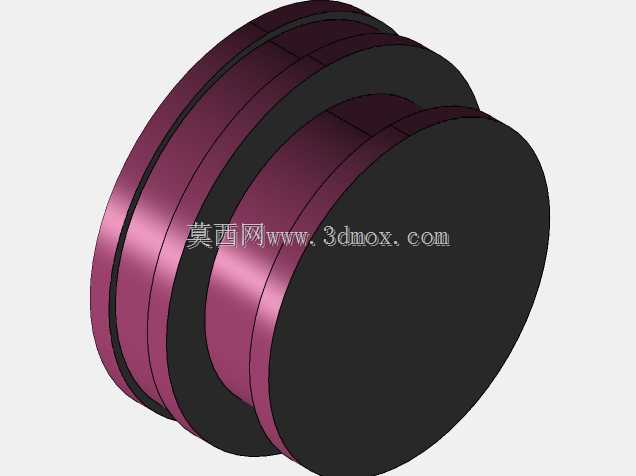

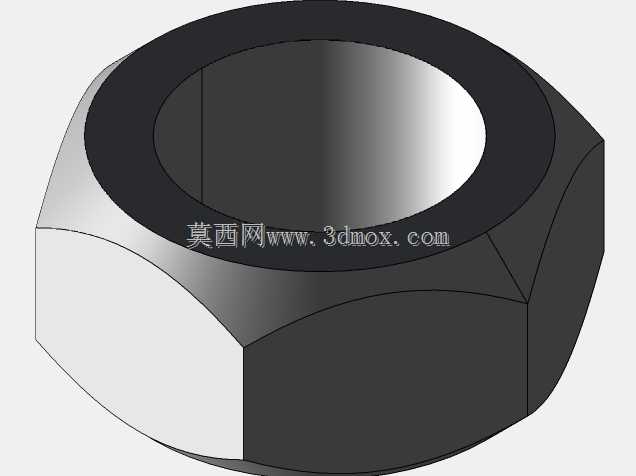

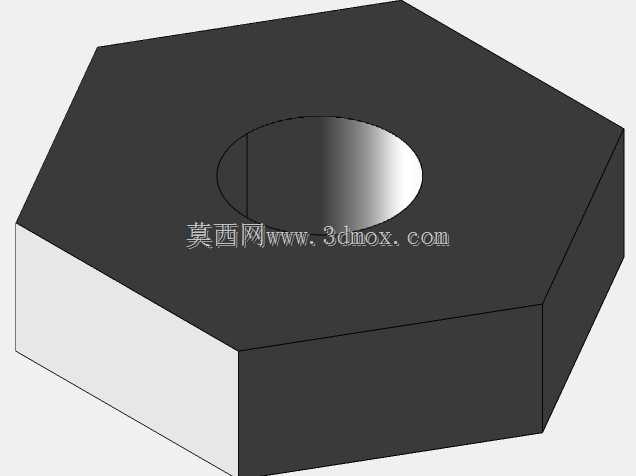

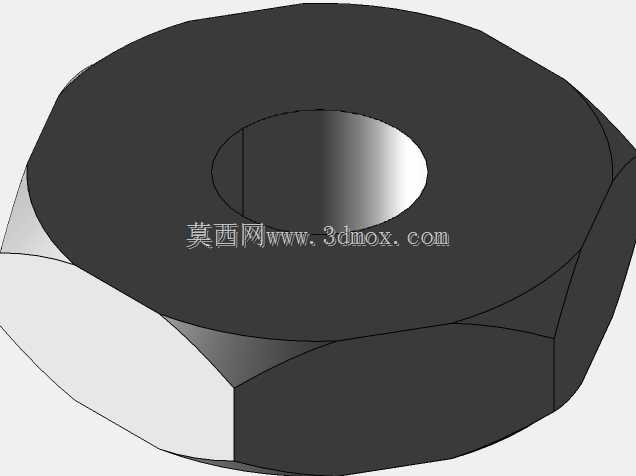

从功能特性来看，该结构将气缸的驱动主体与端部锁紧螺母做了集成化设计，外侧采用标准六角外形，既可以配合普通扳手完成安装紧固，也能在设备维护时快速拆卸调整，无需定制专用工装。内孔为气缸活塞的运动腔道，内壁做了高精度的同轴度设计，能够保证活塞往复运动时的顺滑度，减少运行过程中的卡滞与漏气风险，端部的锁紧结构可在活塞伸出到设定位置后，通过螺纹旋合实现机械锁止，相比单纯依靠气压保持位置的普通气缸，在断气、气压不稳的工况下依然能保持执行端位置固定，避免工件移位、工装松脱带来的生产隐患。

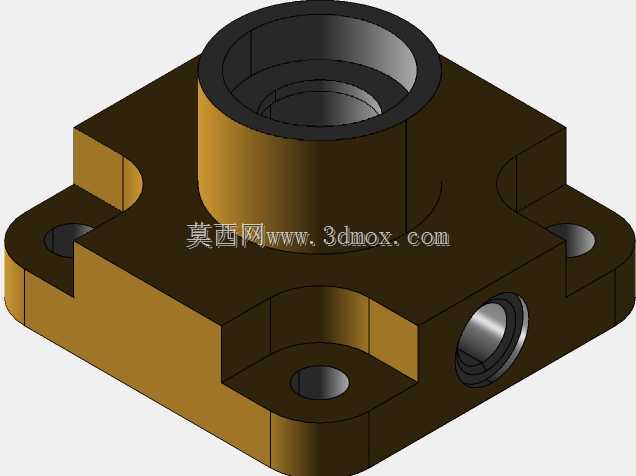

设计过程中优先考虑了安装适配性，外侧六角的对边尺寸遵循通用紧固件的尺寸规范，能够兼容现有设备上的标准安装孔位，不需要对原有安装基座做额外改造即可替换使用；内孔的直径与行程做了匹配优化，在保证足够输出推力的前提下，尽可能压缩了整体结构的轴向尺寸，适合安装空间局促的紧凑化设备内部。安装边界方面，该结构的轴向总长度控制在短行程气缸的常规尺寸范围内，径向最大尺寸不超过同规格锁紧螺母的外接圆直径，安装时只需要在基座上加工对应直径的通孔，配合外侧六角面的限位即可完成固定，不需要额外设计复杂的安装支架，能够大幅降低设备的设计与装配成本。

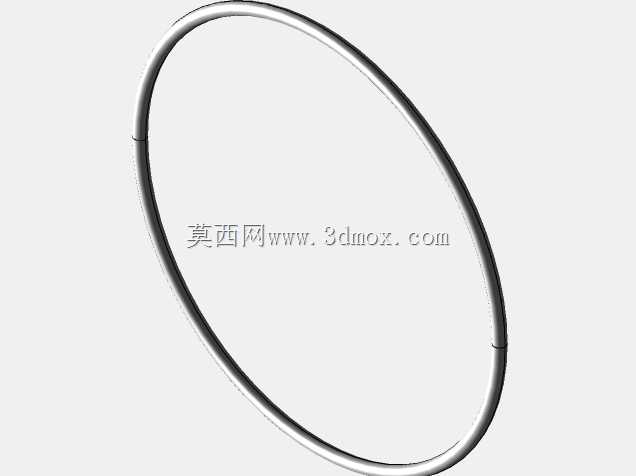

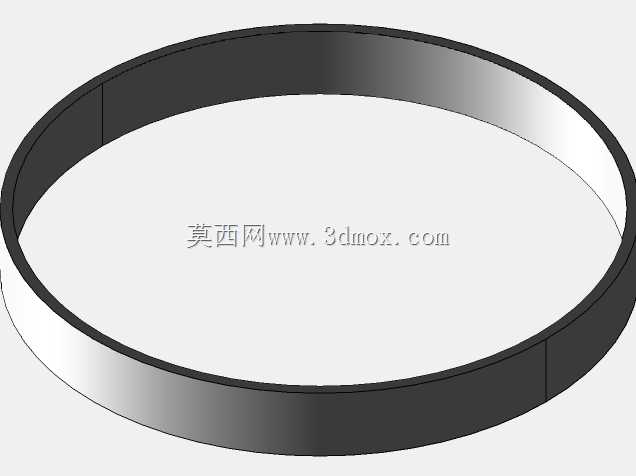

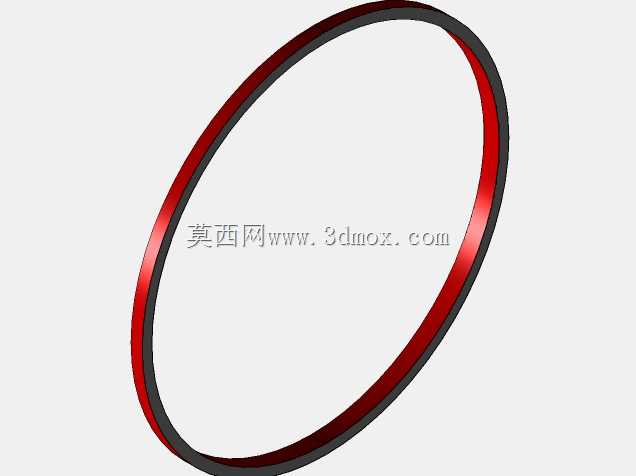

结构细节上，外侧六角的棱边做了微小的倒角处理，既可以避免安装时棱边划伤操作人员，也能在旋入安装位时起到导向作用，内孔的端口处做了密封槽位的预留设计，可配合标准密封圈实现腔体的密封，保证气动回路的压力稳定，整体结构没有冗余的外置部件，一体化程度高，在多粉尘、少量切削液飞溅的加工车间环境中也能可靠工作，不易出现杂物卡入运动部件的问题。
