斜置基座凸块定位支撑结构件

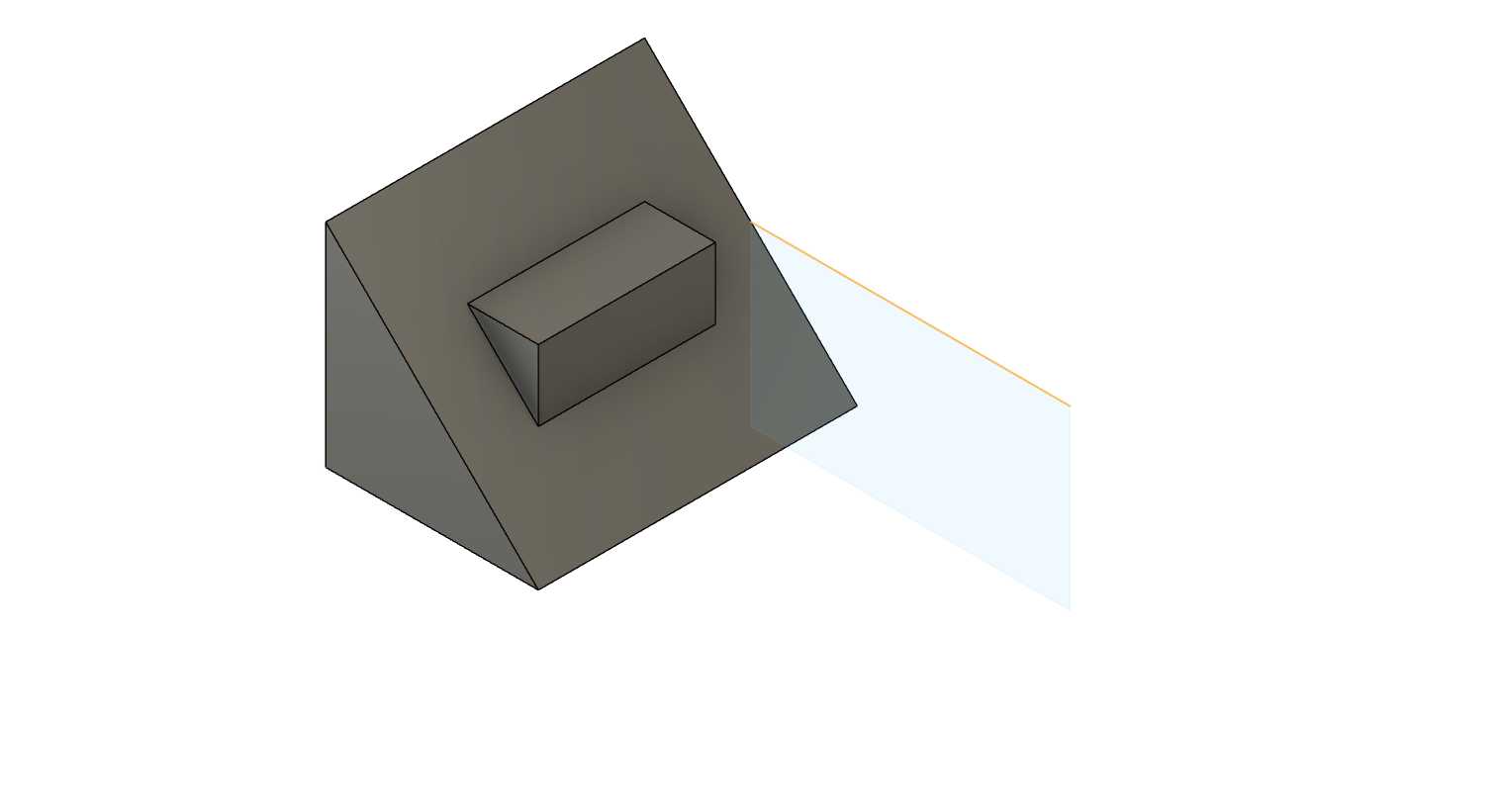

该结构件主要应用于工业生产线的工位定位、小型工装夹具的承载支撑场景，也可作为非标自动化设备中工件姿态调整的辅助承载单元，在需要对工件形成倾斜角度承托、同时提供侧向定位限位的装配、检测工位中能够发挥稳定的支撑作用，可适配小尺寸五金件、电子元器件载具的斜向摆放需求，避免工件在工位流转、加工检测过程中出现滑移、姿态偏移的问题。从功能特性来看，该构件采用一体化斜置基座搭配凸起定位块的结构设计，斜置基座的倾斜面经过平整处理，能够为放置在其上的工件提供稳定的倾斜支撑面，凸起的矩形块可嵌入工件预设的定位槽内，实现水平方向的限位固定，无需额外加装紧固件即可完成工件的快速定位摆放，大幅提升工位上下料的操作效率，同时一体化的结构设计避免了拼接构件存在的装配间隙问题，长期使用不会出现连接松动、定位精度偏移的情况，能够承受常规工位作业下的静载荷与轻微冲击载荷，适配常规工业生产环境的使用需求。在设计思路层面，该构件优先考虑了工位使用的实用性与加工便捷性，整体采用规则几何形态组合，斜置基座的倾斜角度经过适配常规工位操作视角的测算，既能够让操作人员以舒适的视角观察斜面上放置的工件，也能避免倾斜角度过大导致工件滑落的风险；凸起矩形块的尺寸与常见小型工件的定位槽尺寸形成适配，边角处做了微小的倒角处理，既能够在工件放置时起到导向作用，也能避免尖锐边角划伤工件表面或操作人员。从外形尺寸与安装边界来看，该构件整体结构紧凑，斜置基座的底面为平整安装面，可直接通过螺栓固定在工装台板或设备机架的预设安装位上，安装时仅需预留略大于基座底面轮廓的安装空间即可，凸起块的高度经过合理设计，既能够保证足够的定位深度，也不会因为凸起过高对工件的取放操作造成阻碍，整体外轮廓无外伸的冗余结构，不会与工位周边的其他工装、执行机构产生运动干涉，能够灵活嵌入各类小型非标工装的结构布局中，适配不同设备的安装空间要求。
