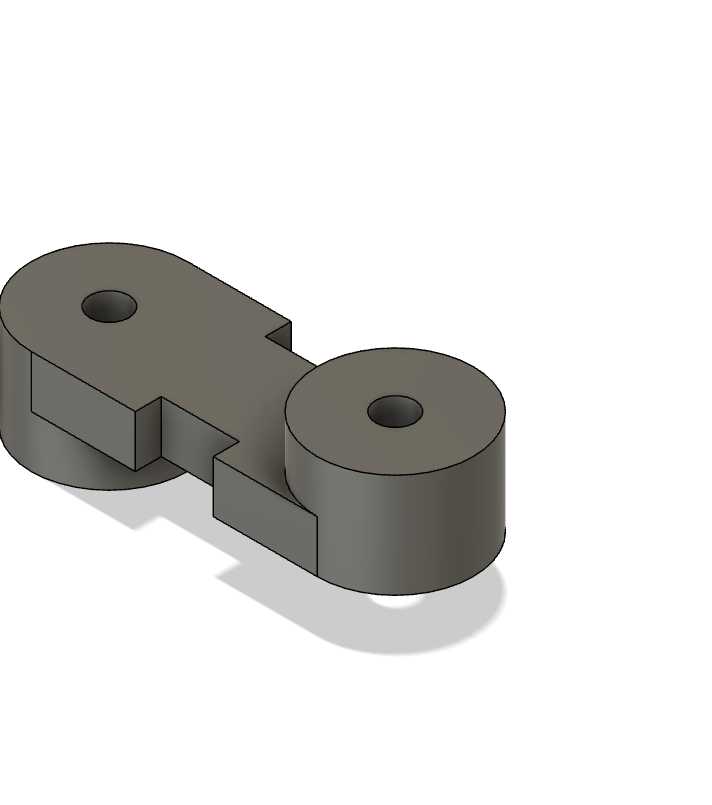

双孔铰接式连接固定机械构件

该双孔铰接式连接固定构件是机械传动与支撑系统中常用的基础连接部件，广泛应用于轻工自动化生产线、小型输送设备、工装夹具定位机构以及民用五金联动结构中，主要承担两个相对运动部件之间的铰接传动、载荷传递与位置限位功能，可实现部件间定角度范围内的往复摆动，同时保障连接位置的结构刚性与长期运行的稳定性。从功能特性来看，构件两端设置的同轴通孔为标准铰接安装位，可适配对应直径的圆柱销、铰接螺栓等标准紧固件，孔位边缘做了微小倒角处理，既能够避免安装时销件切伤孔壁造成装配卡顿，也能在长期摆动过程中减少孔口的应力集中，降低交变载荷下的开裂风险。两端圆柱凸台的厚度经过精准测算，既能够为铰接销提供足够的支撑接触长度，避免销件受径向载荷时出现弯曲变形，也不会过度占用安装空间，适配紧凑布局的设备内部安装需求。中间连接段采用了阶梯式的变截面结构设计，并非等厚度直连，这种设计思路是经过力学仿真优化后的结果：在靠近两端铰接孔的受力集中区域保留了足够的材料厚度，保障载荷传递路径的结构强度，而在中间受力较小的区域做了局部减薄与侧边切槽处理，在不降低整体结构承载能力的前提下，有效减轻了构件自身重量，减少了摆动过程中的惯性冲击，同时也节约了生产加工的原材料成本。从安装边界来看，构件整体为扁平式布局，两个铰接孔的中心距为固定设计值，安装时需要保障两端配合部件的铰接孔同轴度误差在允许范围内，避免安装后出现卡滞、摆动不畅的问题；构件的整体厚度统一，安装时预留的轴向间隙只需略大于构件厚度即可，无需额外预留过多避让空间，可适配狭小的安装腔体。构件的外轮廓所有棱边都做了小圆角钝化处理，既能够避免加工后锋利边角划伤装配人员，也能减少应力集中点，提升构件的抗疲劳寿命，在长期往复摆动的工况下不易出现边角崩裂的问题。该构件可采用45号钢切削加工、铝合金压铸或者工程塑料注塑等多种工艺生产，可根据实际使用场景的载荷大小、防腐需求与成本预算灵活选择加工材质，适配不同工况的使用要求。
