汽车轮胎轮辋带制动系统三维模型

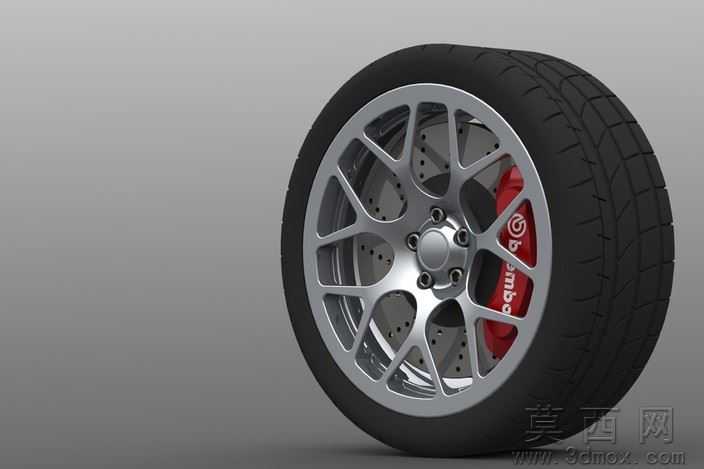

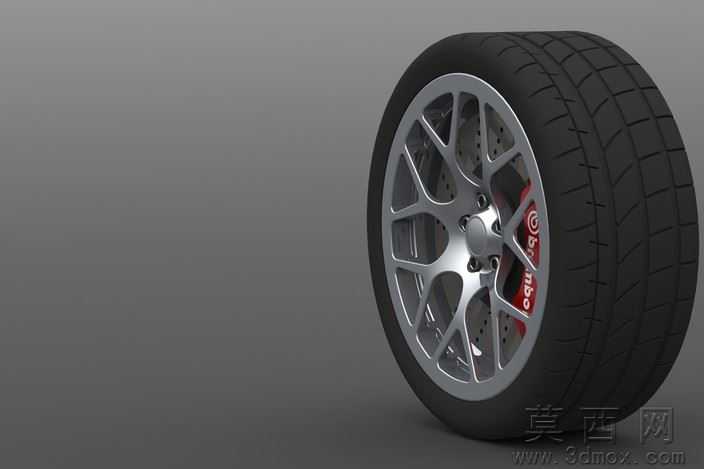

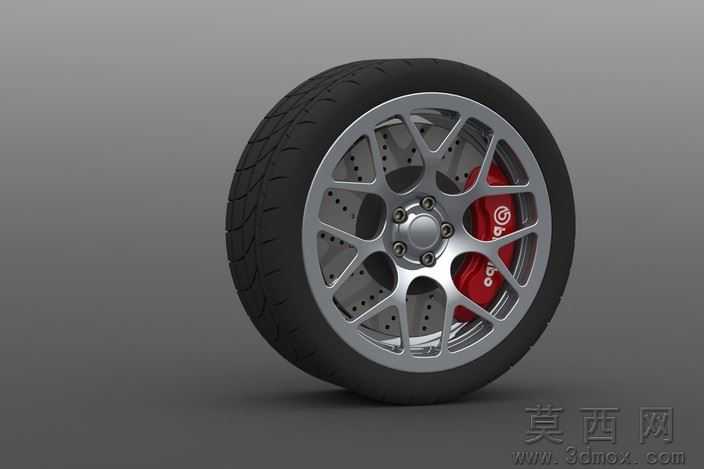

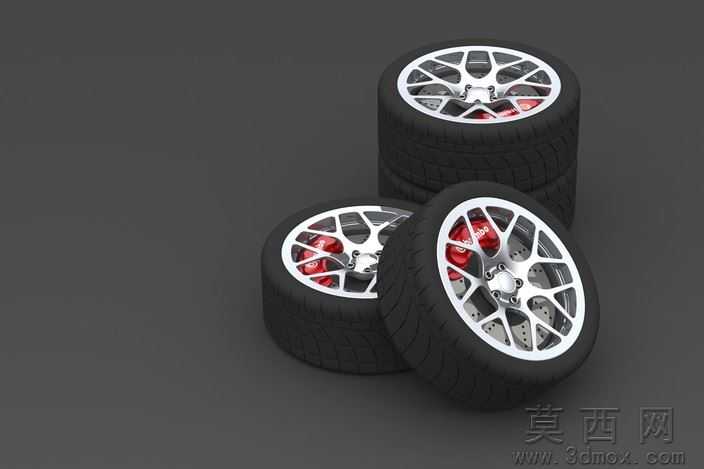

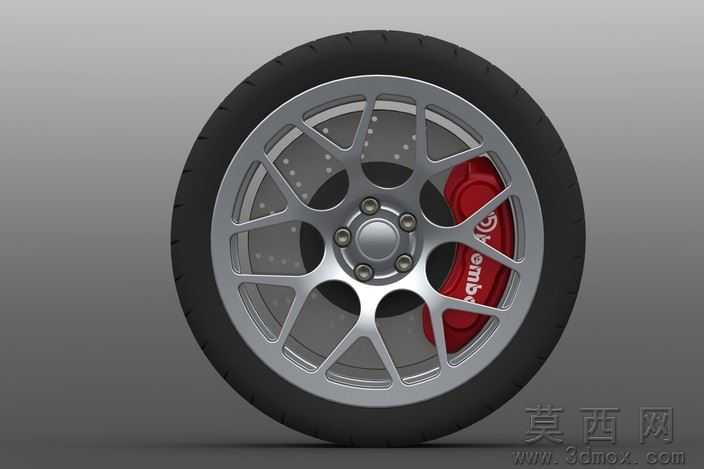

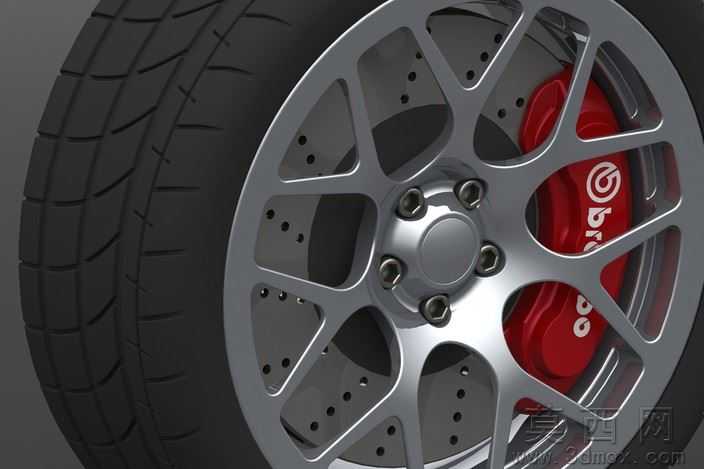

本模型完整还原汽车车轮总成结构，涵盖橡胶轮胎、多辐式铝合金轮辋、Brembo风格盘式制动器、轮毂紧固螺母等核心部件，建模过程遵循汽车零部件正向设计逻辑，首先依据乘用车车轮通用尺寸规范确定基础参数，轮胎外径设定为660mm、断面宽度225mm、扁平比45，匹配18英寸规格轮辋，轮辋偏距值设定为45mm，中心孔直径57.1mm，PCD节圆直径112mm、5孔布局，完全符合主流家用轿车的车轮装配标准。建模阶段先绘制轮胎断面二维草图，通过旋转凸台生成轮胎基体，再绘制胎面花纹沟槽草图，使用包覆与切除命令生成纵向排水槽与横向抓地花纹，胎侧添加品牌标识浮雕细节；轮辋部分采用多实体建模方式，先绘制轮辐的放射状轮廓草图，通过拉伸、放样生成镂空辐条结构，再对辐条边缘做圆角过渡处理，模拟锻造铝合金轮辋的流线型造型，轮辋与轮胎配合的胎圈座位置严格按照国标尺寸做公差预留，保证虚拟装配时的配合精度。制动器部分建模时，先绘制制动盘的环形基体，添加通风散热沟槽与打孔散热结构，制动卡钳采用对置活塞结构建模，还原卡钳本体、活塞、刹车片的装配层级，刹车片添加摩擦层纹理细节，轮毂紧固螺母按照标准六角法兰面螺母尺寸建模，添加螺纹装饰线细节。

渲染材质部分，轮胎采用哑光黑色橡胶材质，调整粗糙度参数模拟橡胶的磨砂质感，胎面花纹沟槽处添加轻微做旧效果提升真实感；轮辋采用亮面银色金属材质，添加轻微的环境反射效果，模拟抛光铝合金的金属光泽，辐条边缘做高光处理突出造型棱角；制动卡钳采用亮红色烤漆材质，表面添加白色品牌标识移印效果，制动盘采用高碳钢金属材质，表面添加细微的刹车磨损纹理，刹车片采用深灰色复合摩擦材料材质，轮毂螺母采用镀铬亮面金属材质，各部件材质区分清晰，渲染效果还原真实车轮的视觉质感。

结构原理层面，模型完整呈现车轮总成的装配关系：轮胎过盈配合安装在轮辋胎圈座上，轮辋通过中心孔定位在轮毂轴头，依靠5颗紧固螺母实现轴向锁紧，制动盘通过螺栓固定在轮毂轴头随车轮同步转动，制动卡钳固定在转向节上，制动时卡钳活塞推动两侧刹车片夹紧制动盘，通过摩擦力实现车轮减速，模型中各部件的运动自由度预留合理，可直接用于制动系统运动仿真演示。

软件兼容方面，模型提供SolidWorks2012原生格式，同时导出通用STEP格式文件，可兼容UG、Pro/E、Catia等主流三维设计软件打开编辑，特征树保留完整建模步骤，用户可直接修改轮胎尺寸、轮辋辐条造型、制动器规格等参数，适配不同车型的设计需求。

研发教学应用层面，本模型可用于汽车构造课程的教学演示，帮助学生直观理解车轮与制动系统的结构组成与工作原理，也可作为汽车改装设计的参考模型，用于轮辋改装、制动系统升级的方案验证，还可用于汽车维修培训的虚拟拆装实训，同时也能为汽车零部件设计人员提供结构参考，缩短同类型产品的研发建模周期。
