松散LED引脚裁切工装夹具结构设计

这款松散LED铅切割夹具，是面向直插式LED封装后段引脚整理工序开发的专用作业工装，主要应用于LED灯珠生产、电子元器件预加工、小家电控制板组装、照明产品制造等场景，解决散装直插LED引脚长度不一、裁切精度差、手工裁切效率低的行业痛点，适配小批量多批次的散料LED引脚定长裁切作业，可直接部署在生产线旁的预处理工位，无需复杂调试即可快速投入使用。

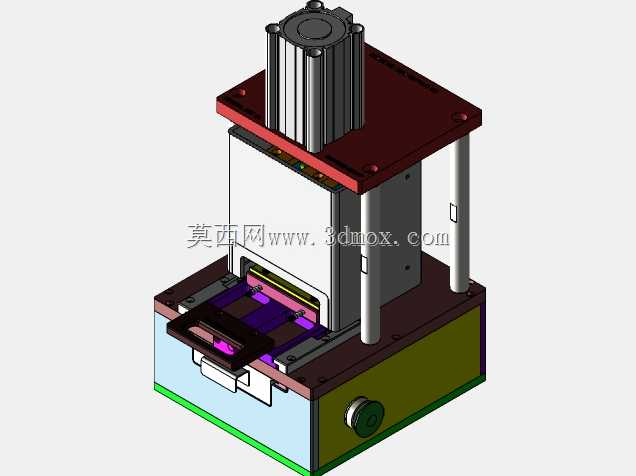

从实际用途来看，该工装通过立式压合结构完成引脚的精准裁切，作业时操作人员只需将松散排布的直插LED放置在下部定位载具内，依靠载具上的仿形槽完成灯珠本体的定位，确保每颗LED的引脚伸出长度一致，启动上部驱动结构后，压合载板带动裁切刀组下行，一次性完成整盘排布LED的引脚齐平裁切，裁切后的引脚废料可通过下部的废料收纳腔集中收集，避免金属废料散落影响车间5S管理，相比传统手工斜口钳裁切，作业效率可提升6倍以上，裁切长度公差可控制在0.1mm范围内，有效避免引脚长短不一导致的后续插件工序卡料、虚焊等问题。

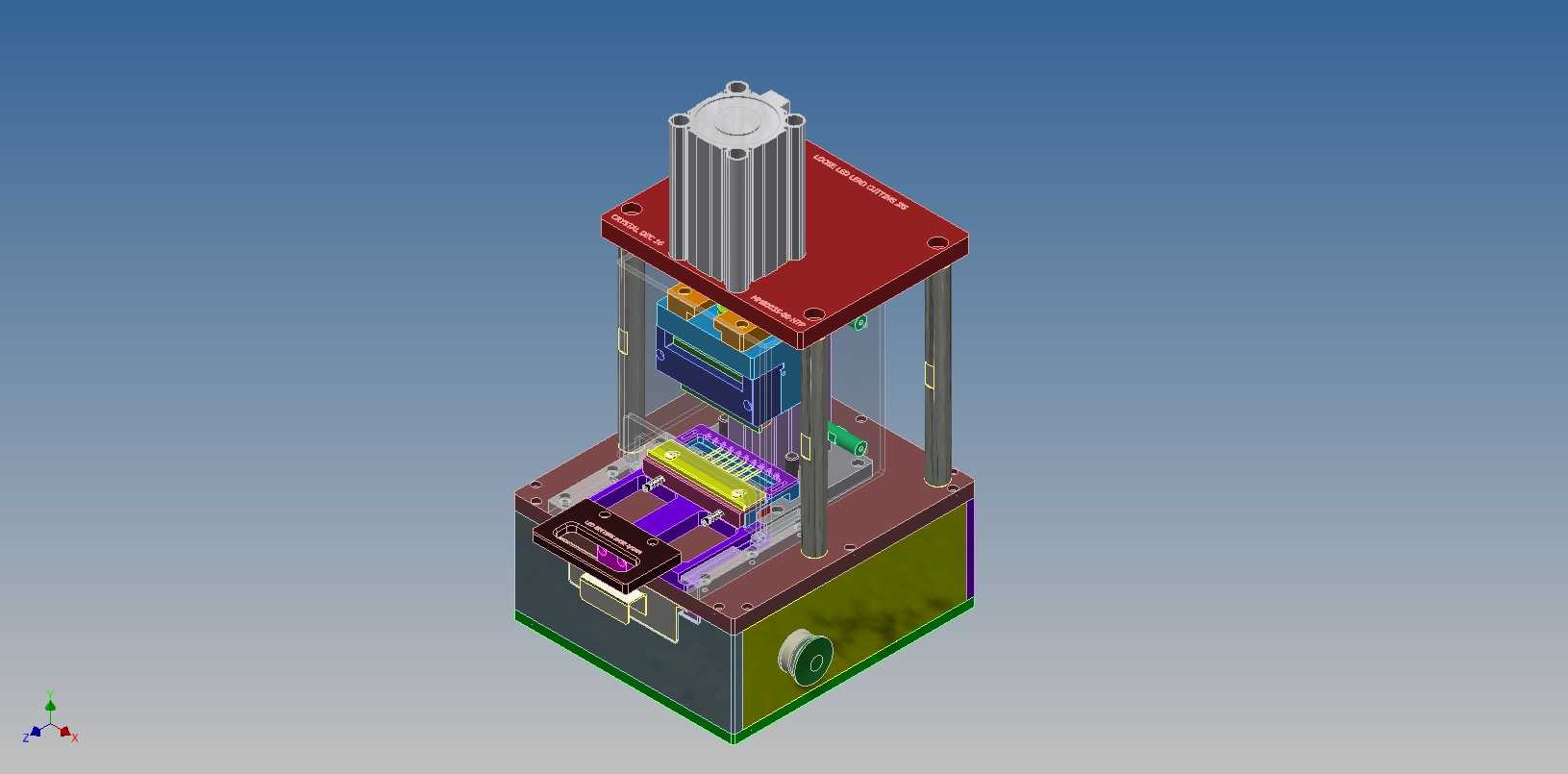

在功能特性设计上，该工装采用四柱导向结构保证压合过程的运动精度，四根立式导柱搭配线性轴承，确保上部压合板下行过程无偏摆，裁切刀组采用快拆式设计，当刀刃磨损后可快速更换刀片，无需整体拆解工装；上部驱动单元采用标准立式动力组件，输出压力稳定，可适配不同厚度引脚的裁切需求，下部底座采用配重式设计，降低整机重心，作业过程无明显晃动，底座侧面设置有电源接口与控制开关，操作逻辑简单，新员工经过5分钟培训即可独立操作。

设计思路上，该工装优先考虑散料LED的定位兼容性，下部定位载板设计为可更换结构，针对不同封装尺寸的直插LED，只需更换对应规格的定位载板即可快速切换生产型号，无需调整刀组位置；压合行程设置有限位硬挡块，避免下行超程损坏刀组或定位载具，裁切刀组的刃口角度经过反复优化，采用15度斜角刃口，裁切过程引脚无挤压变形、无毛刺，裁切断面平整光滑，无需后续二次修边处理。

从安装边界与外形尺寸来看，该工装整体采用立式长方体布局，占地面积仅为0.08平方米，可直接放置在标准工作台上使用，无需额外预埋安装固定，整机高度适配操作人员站立作业的舒适高度，上部动力组件的接线全部内置在结构立柱内部，无外露走线，避免作业过程中勾挂物料或工具，下部废料抽拉仓的开合行程不超出底座边界，工位布局时无需预留额外的侧面操作空间，可紧密并排部署多台同类型工装，最大化利用车间作业面积。
