12.7mm俯仰日内瓦盘形凸轮分度器模块

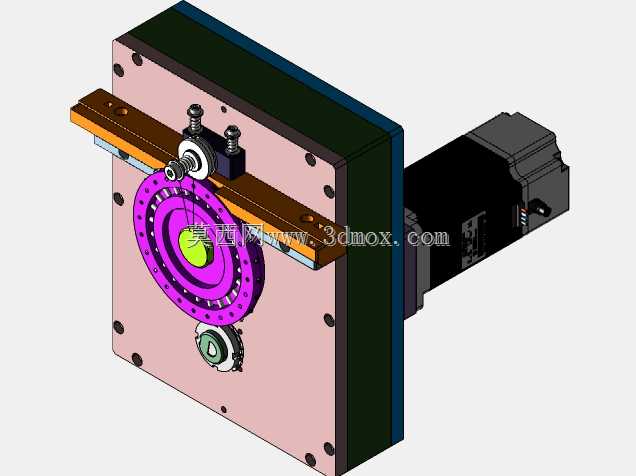

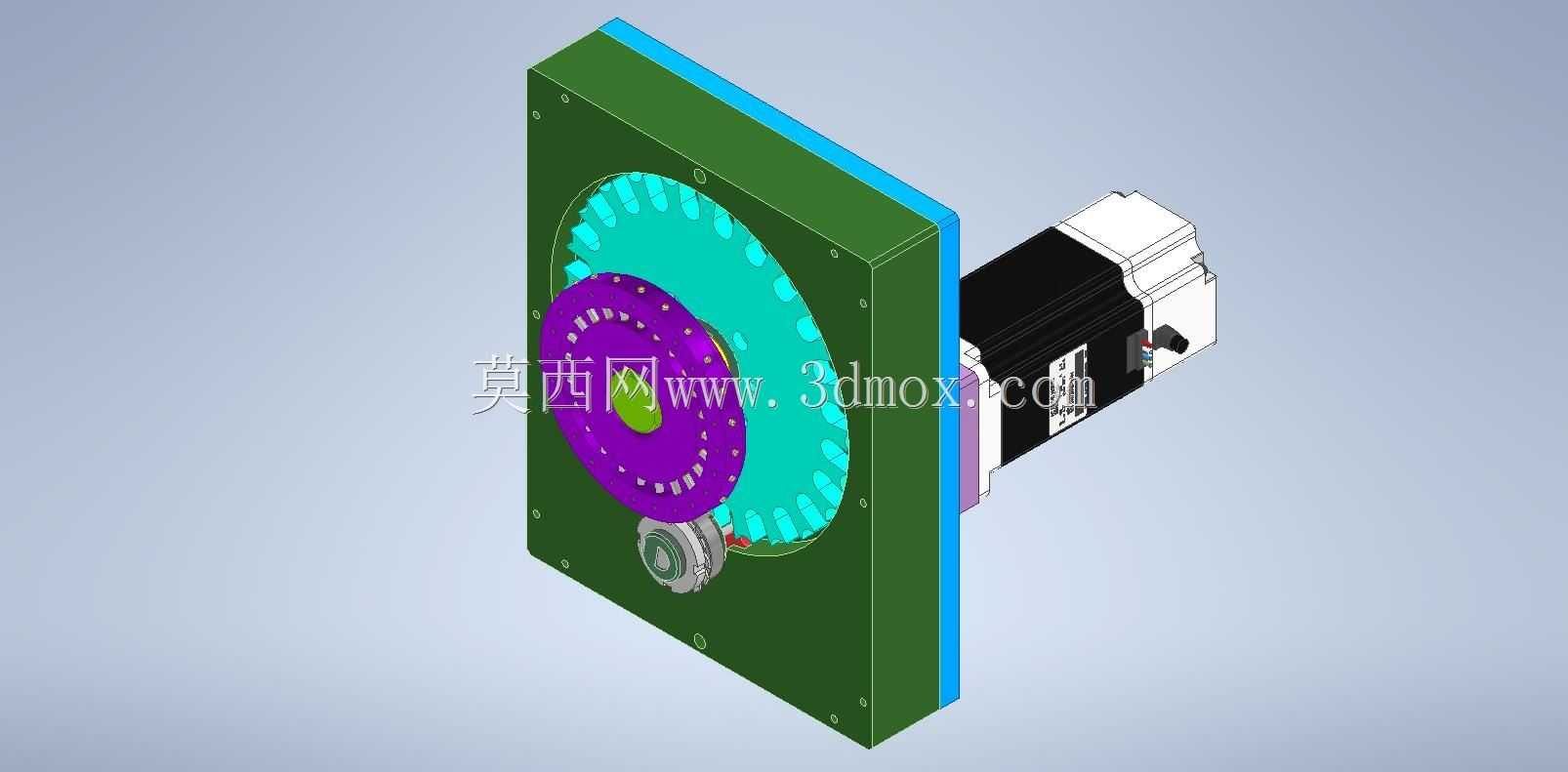

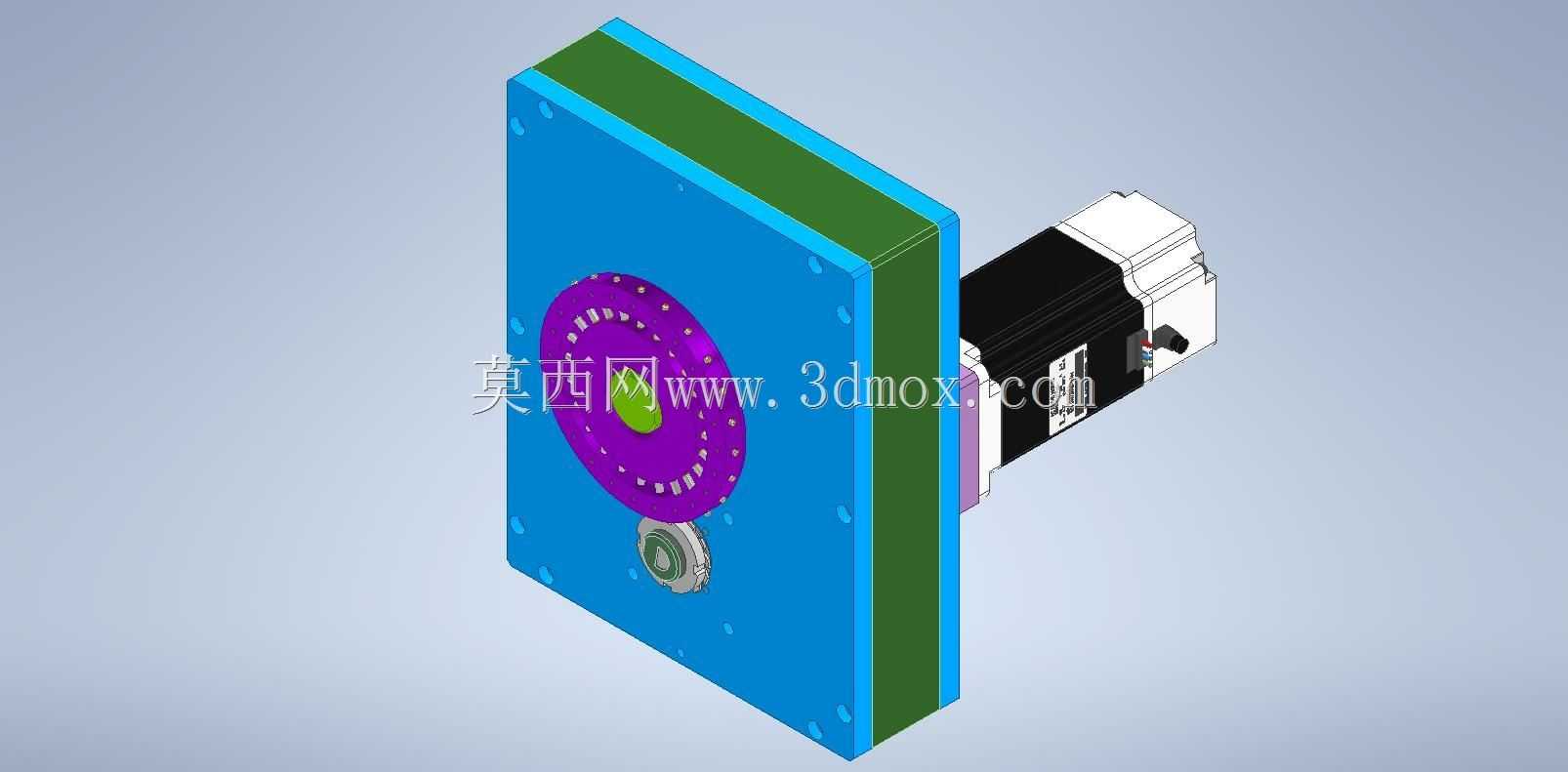

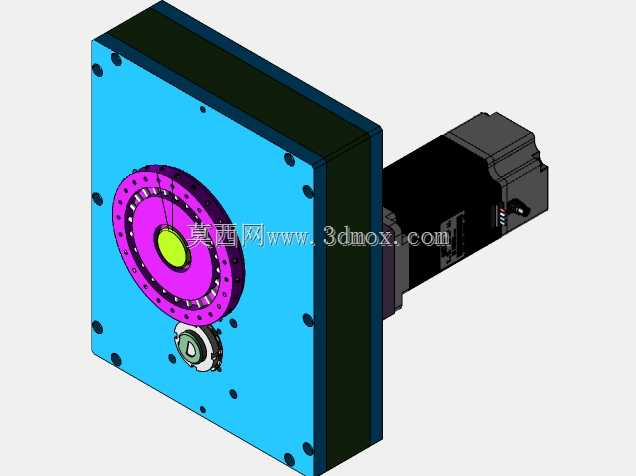

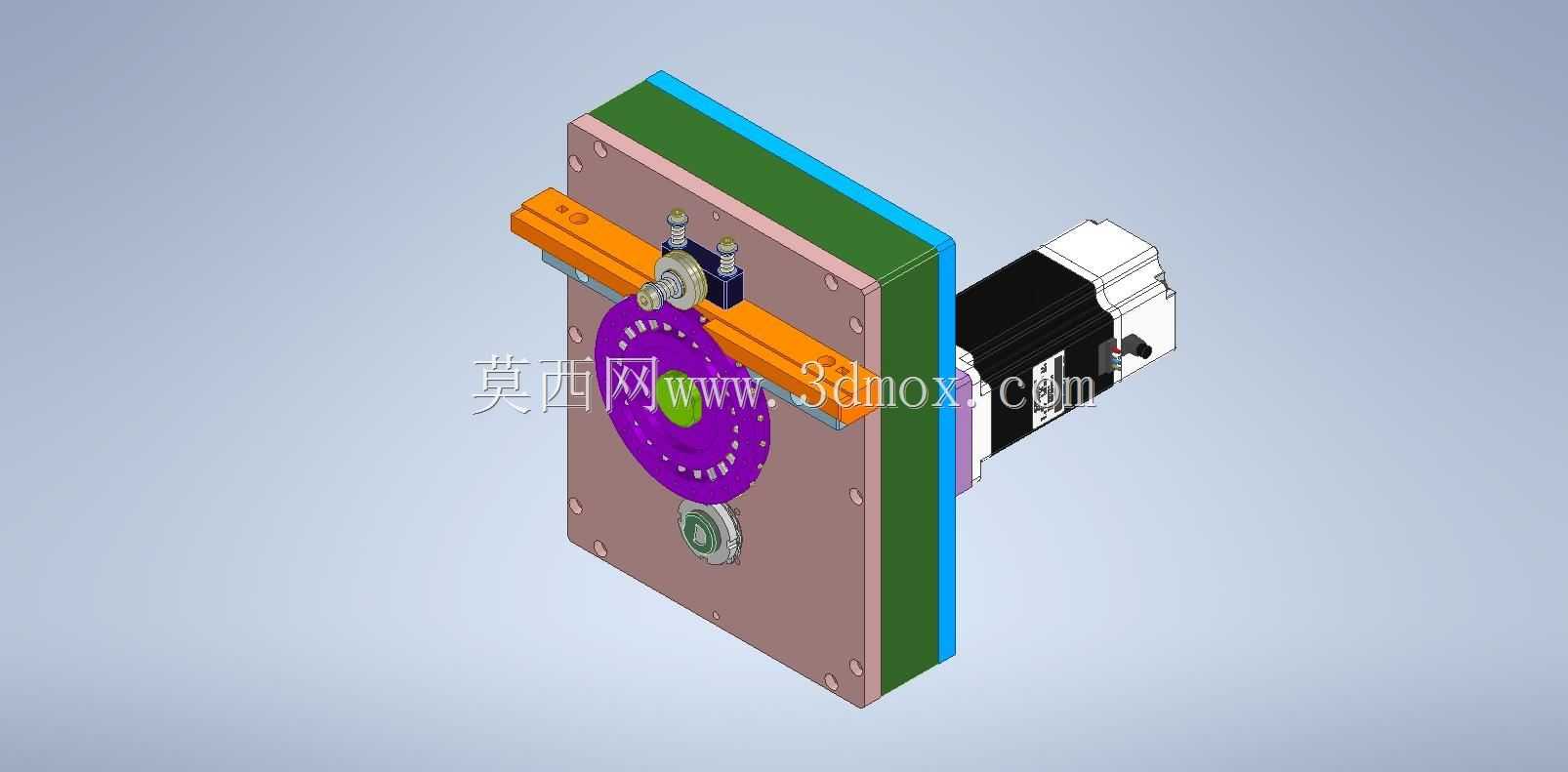

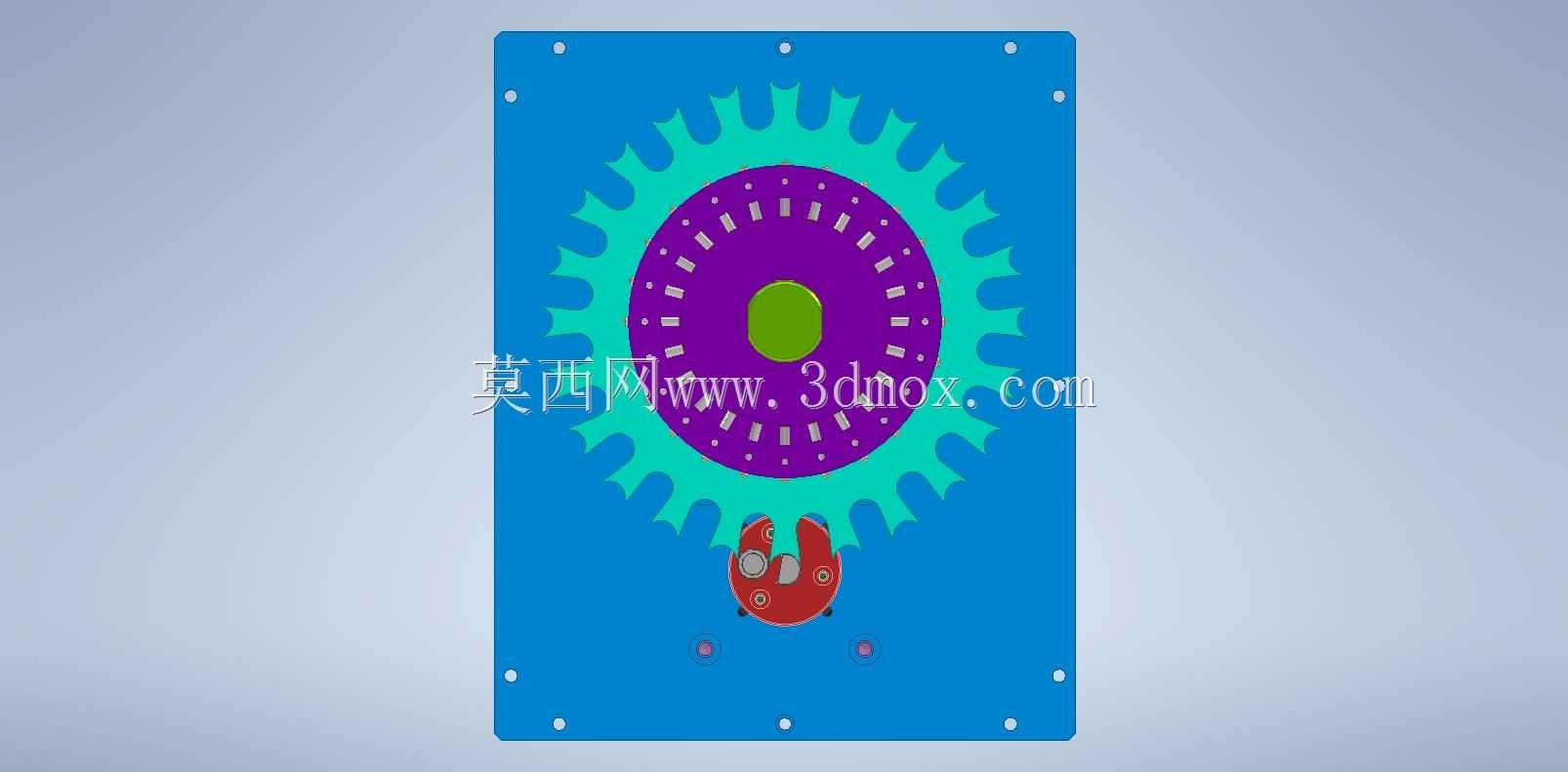

该分度模块核心采用日内瓦盘形凸轮间歇传动结构，可实现固定节拍的间歇回转输出，适配12.7mm俯仰调节行程，常集成在小型自动化装配线、多工位检测设备、电子元件分选工位中，作为工位切换的核心传动单元，解决小负载工况下的精准分度转位需求。从结构设计逻辑来看，模块采用立式安装板集成布局，将凸轮驱动副、分度盘输出端、动力输入接口、俯仰调节导轨全部整合在单块安装基板上，省去了用户自行搭建传动链路的设计工作量，安装基板上预留的标准安装孔位可直接对接常用的铝型材机架，不需要额外加工转接板。动力输入端采用标准伺服电机安装接口，可直接匹配市面常用规格的伺服电机，传动链路中凸轮与分度盘的啮合间隙通过侧边的调节偏心轮进行微调，可根据实际负载工况调整预紧量，既保证传动过程无卡滞，也能避免间隙过大带来的分度误差。俯仰调节部分采用平行导轨导向结构，橙色的调节滑座上带有锁紧机构，调整到对应俯仰角度后可直接锁死，适配不同来料高度的工位作业需求，比如在小型零件视觉检测工位上，可通过调整俯仰角度改变检测镜头的拍摄视角，覆盖零件不同位置的检测需求。从安装边界来看，模块整体为方正的集成式结构，驱动电机侧凸出于安装板的长度、分度盘侧的回转半径都做了紧凑化设计，不会和周边的送料机构、取料机械手产生运动干涉，安装板背面为平整面，可直接贴装在设备的立板上，也可通过转接支架实现卧式安装。在实际使用场景中，这类小型分度模块多用于3C电子小零件的多工位组装、小型五金件的冲压上下料转位、医药包装的工位切换等场景，相比传统的槽轮分度结构，盘形凸轮的传动冲击更小，运行噪音更低，分度精度可满足大部分中低负载的自动化工位需求，模块自带的机械硬限位结构可避免超程转动带来的机构损坏，不需要额外加装外部限位传感器就能实现基础的安全防护。设计过程中对各运动部件的运动包络做了完整校核，分度盘转动时、滑座俯仰调节时的所有运动轨迹都在模块自身的边界范围内，用户选型时只需要确认输出端的负载扭矩、分度节拍、俯仰行程是否匹配自身工况，不需要额外做运动干涉校核，可直接导入设备整体装配中使用，大幅缩短非标设备的设计周期。
