紧凑型微型车削加工设备结构设计

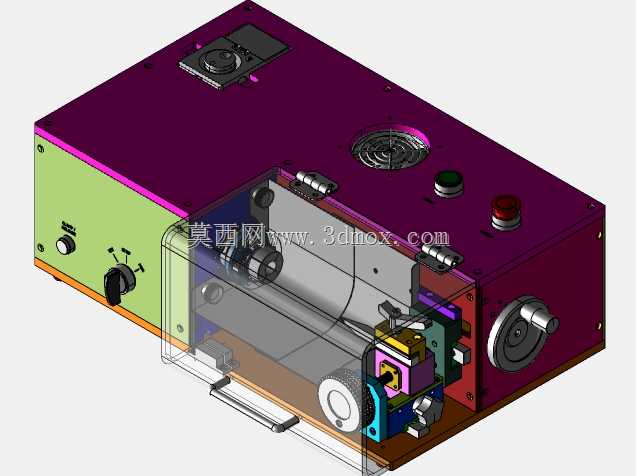

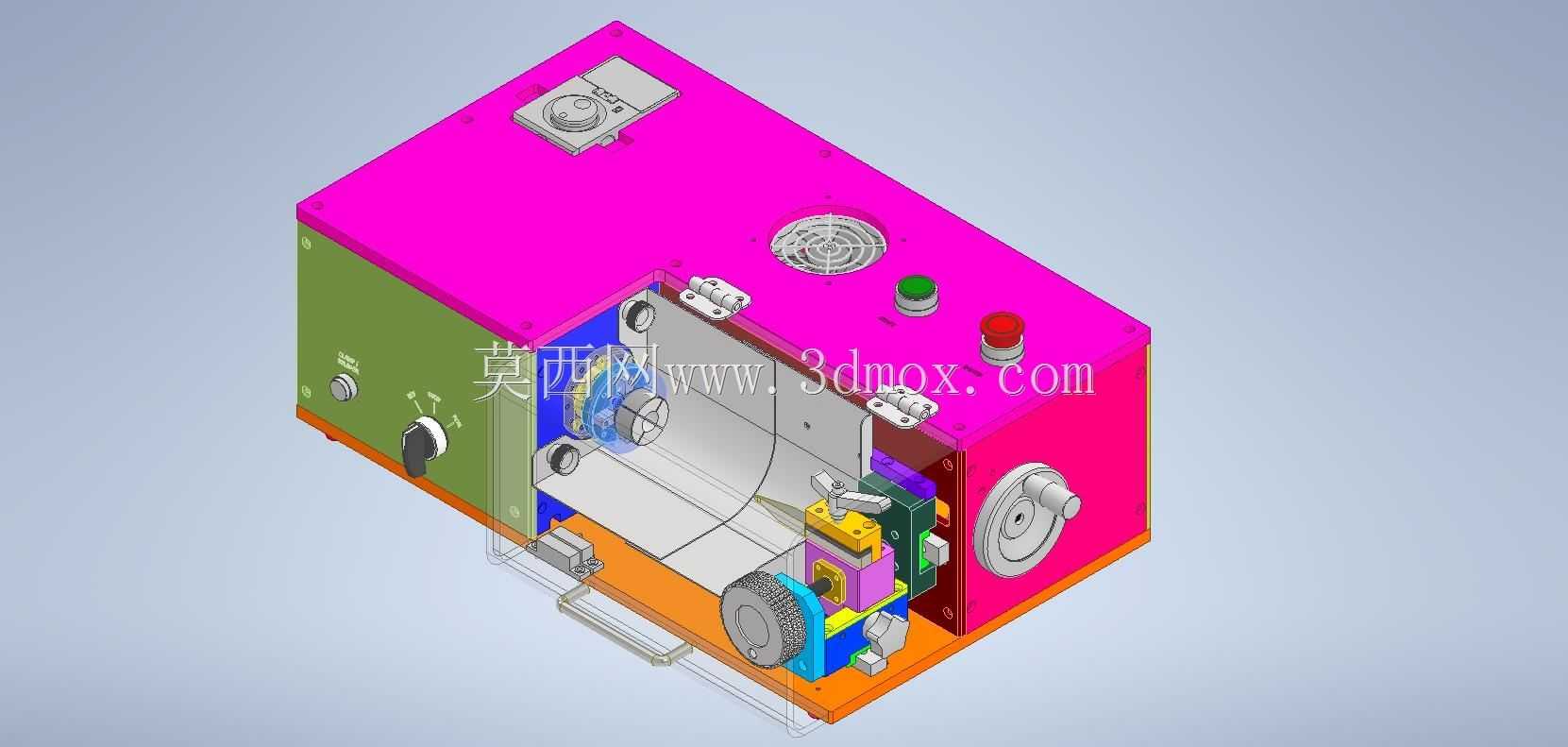

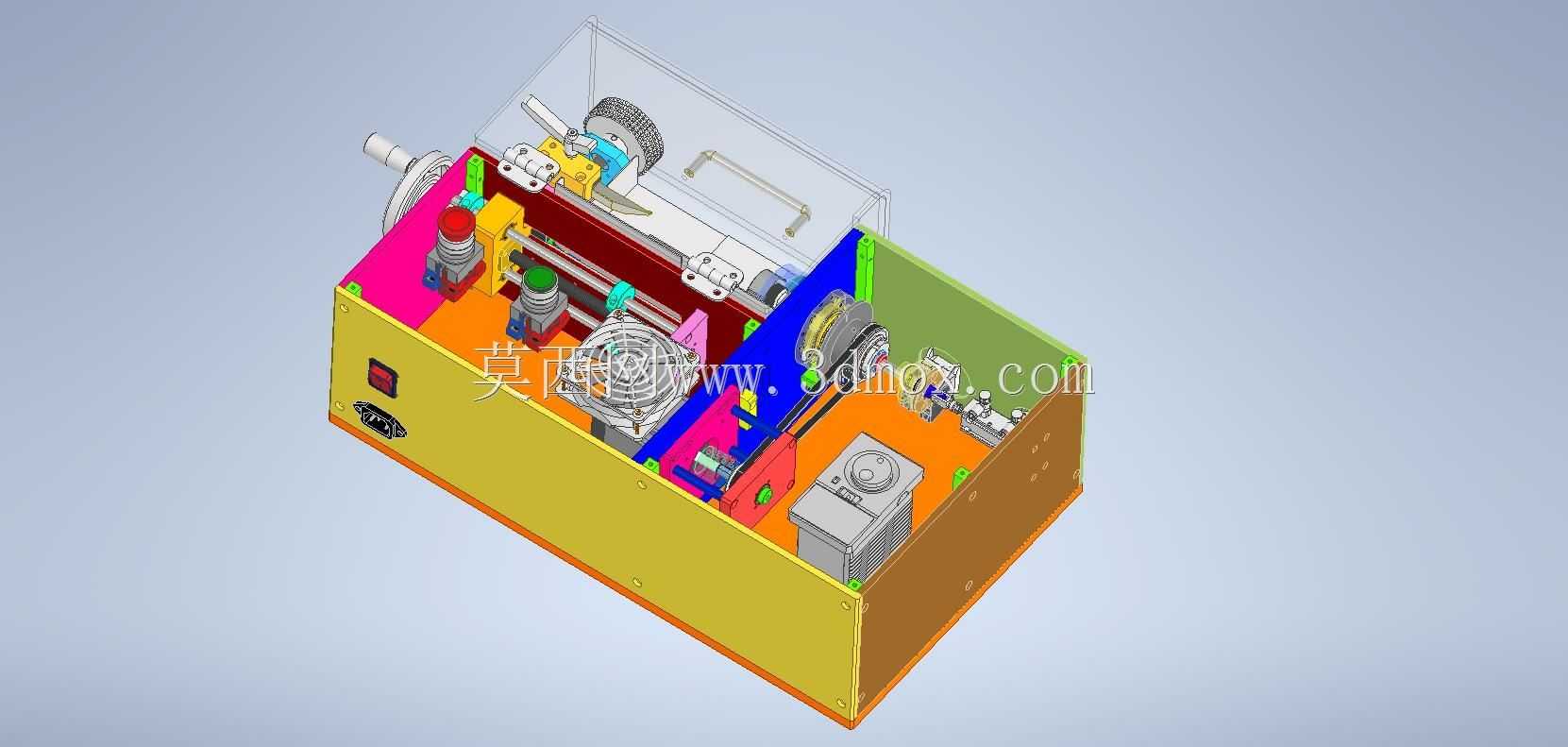

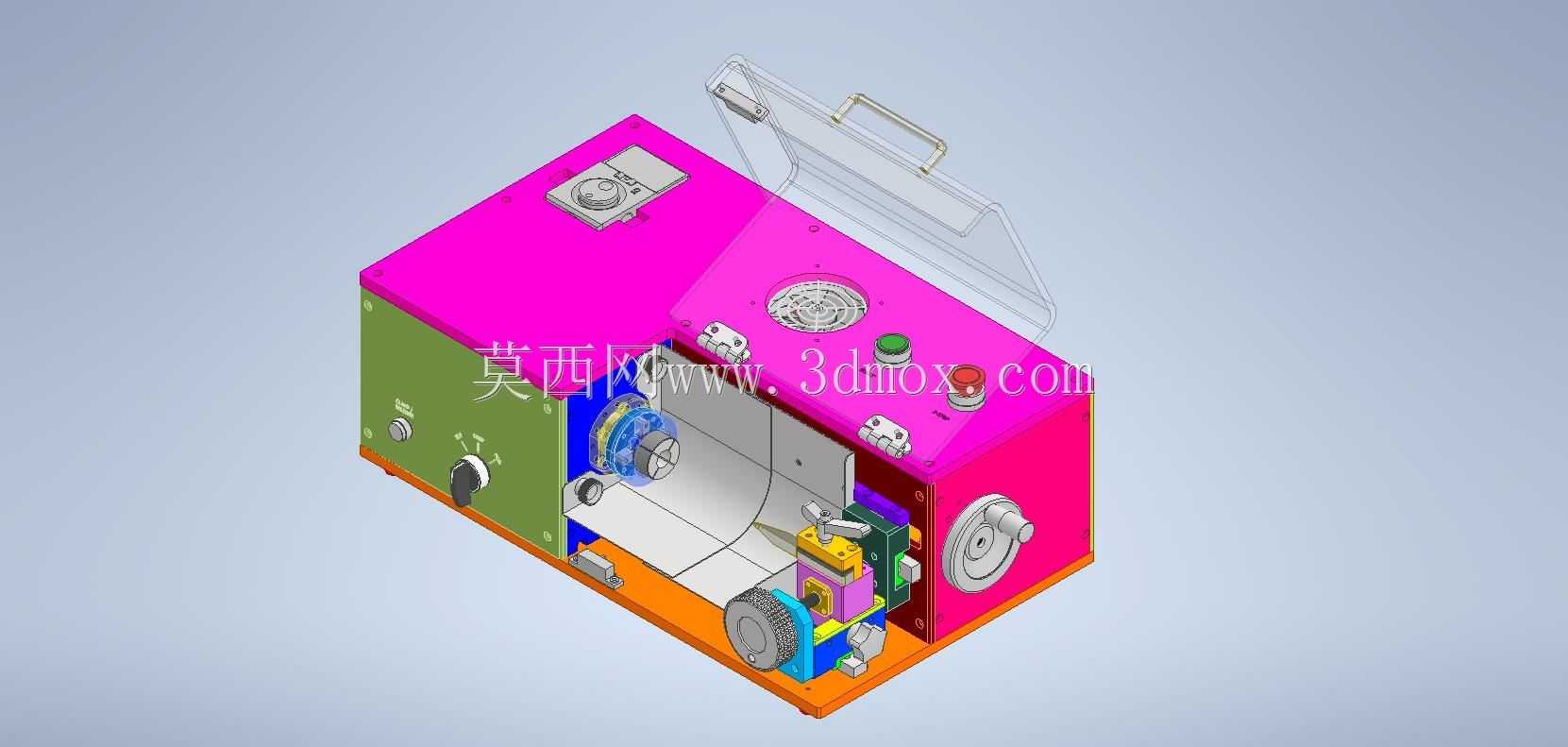

这款微型车削设备主要面向小尺寸零件的精密加工场景，常见于教学实训、个人工坊、小型零件打样以及精密仪表零件的小批量加工环节，相比常规工业车床，它的占地空间极小，能够放置在常规工作台面上使用，不需要专门的大型设备安装工位，适配空间有限的加工场景。从结构布局来看，设备采用箱式集成设计，将驱动单元、进给机构、装夹工位、操作控件全部整合在封闭的箱型机身内，机身的顶面设置有状态指示元件与调节旋钮，侧面布置了主轴调节手轮、进给控制手柄，操作区域做了半开放的可视设计，加工过程中可以直接观察切削状态，同时机身外壳能够阻挡切屑飞溅，提升操作安全性。设计阶段优先考虑了小空间下的功能完整性，在有限的安装边界内，排布了主轴装夹结构、横向与纵向进给导轨、刀架安装位，刀架区域预留了多把刀具的安装位置，可以完成外圆车削、端面切削、简易镗孔等常规车削工序，针对小直径的有色金属、工程塑料零件加工，能够满足常规的精度要求。机身底部预留了固定安装孔位，可以直接固定在工作台面上，避免加工过程中出现设备移位，外接的管线接口全部布置在机身侧后方，不会干扰正面的操作空间，操作控件的位置符合人工机效，站立或者坐姿操作时都能够轻松触达所有调节手柄与按钮。从结构设计的细节来看，各个运动部件都做了对应的防护设计，导轨部位设置了切屑挡边，避免加工产生的细切屑落入导轨副造成磨损，驱动元件内置在机身腔体内部，既减少了运行噪音，也能避免切削液、切屑对电气元件的侵蚀，设备的整体重量控制在单人可搬运的范围内，不需要起重设备就可以完成移位与安装，适配灵活多变的使用场景。在进给机构的设计上，采用了紧凑的丝杠传动结构，在缩小体积的同时保证了进给的平稳性，针对微型零件加工时的小进给量需求，手轮的刻度做了细化设计，能够精准控制进刀尺寸，满足小零件的加工精度要求，主轴部位的装夹结构适配小型卡盘，可以装夹直径在数十毫米范围内的棒料工件，覆盖绝大多数小型精密零件的加工尺寸范围。
