泡沫缠绕切割专用工装夹具结构设计

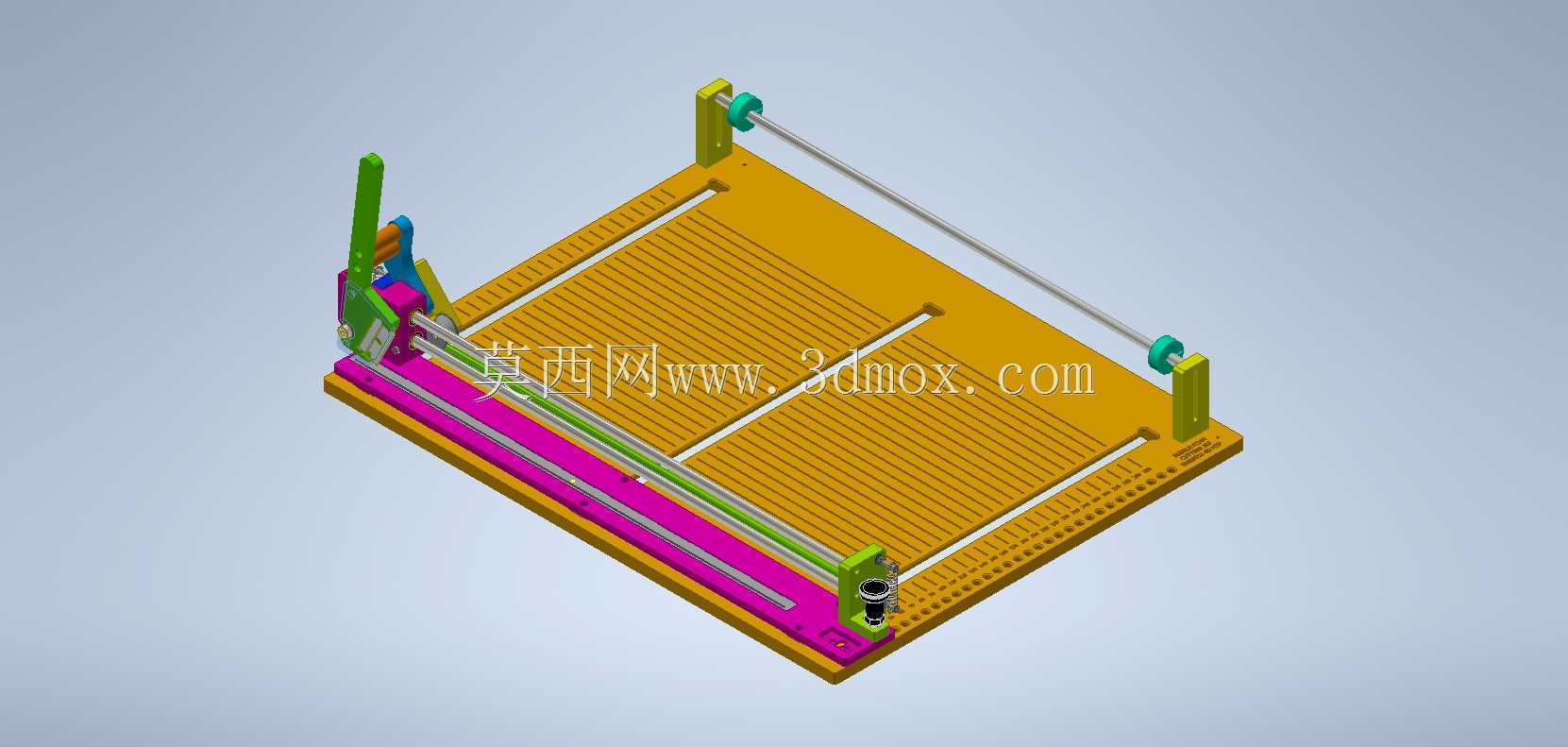

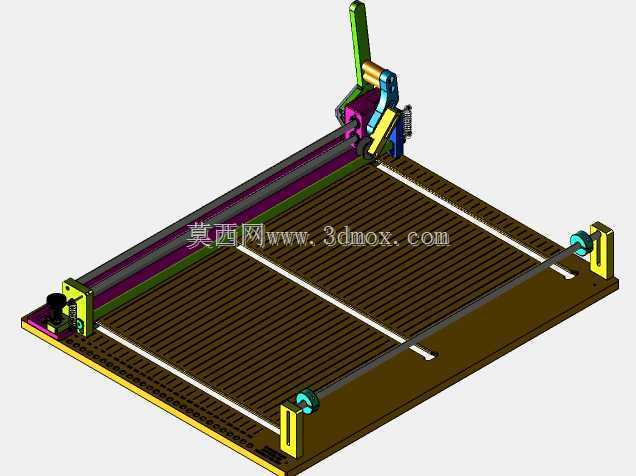

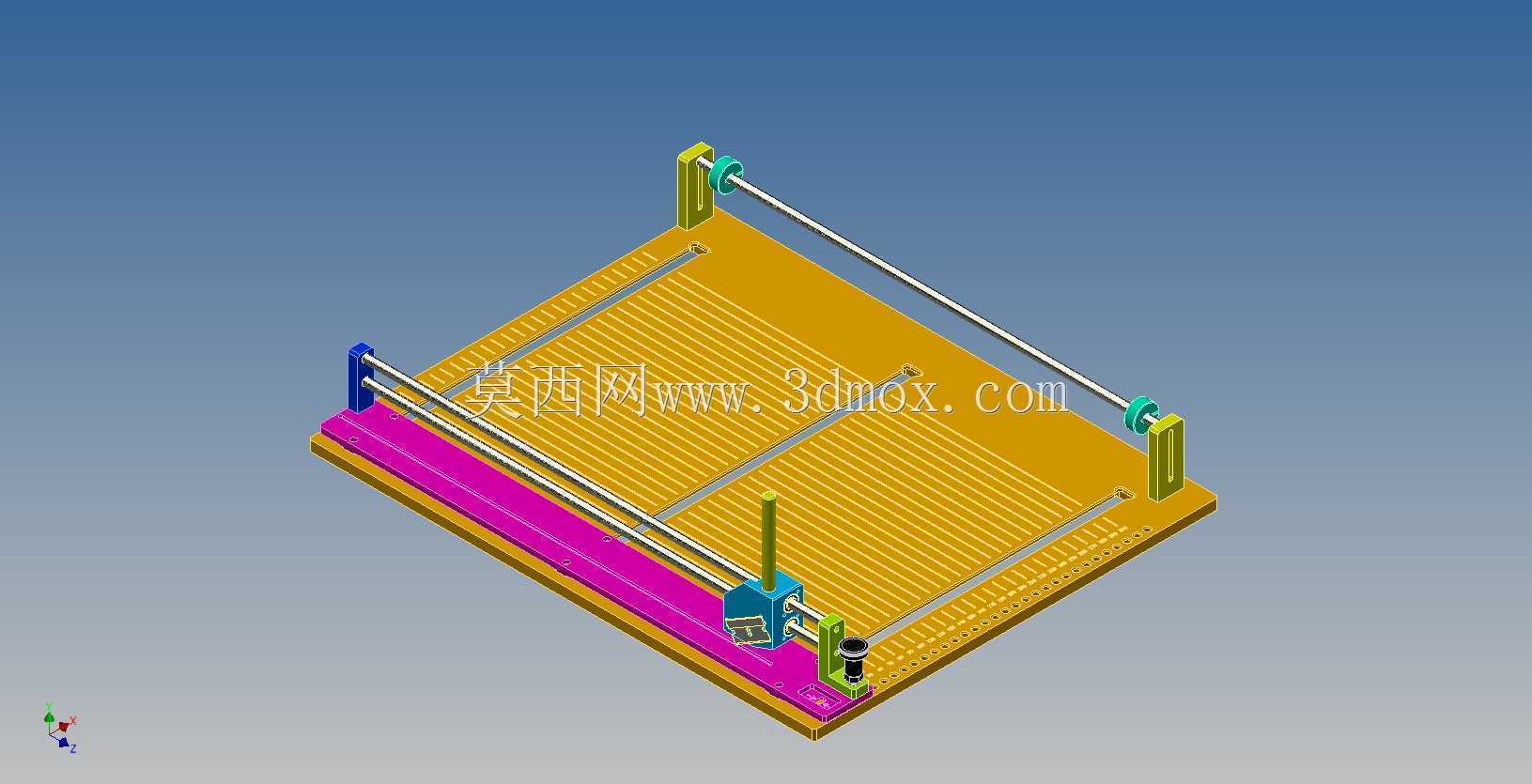

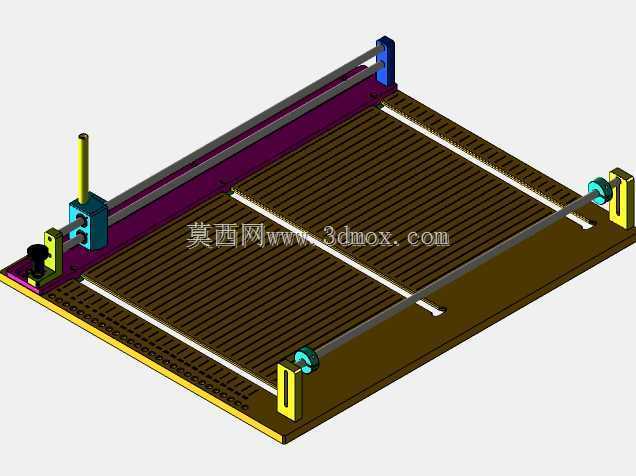

　　这套泡沫缠绕切割夹具，主要面向泡沫型材的定长缠绕裁切工序，常见于保温材料加工、包装缓冲衬垫生产、建筑隔热泡沫预制件加工等场景，用来解决软质泡沫材料在连续送料、缠绕张紧过程中易偏移、裁切端面不齐、走刀轨迹跑偏的实际生产问题。从结构布局来看，整套夹具采用底板作为安装基准，底板表面加工有等距排布的网格定位槽，一方面可以降低底板整体自重，另一方面能为不同宽度规格的泡沫料卷提供侧向定位基准，槽位间距匹配常规泡沫卷材的幅面调节步距，无需额外加装定位块即可完成幅宽方向的快速适配。横跨底板的两根平行光轴作为走刀机构的导向支撑，光轴两端通过立式支座固定在底板两侧的安装凸台上，支座内配置有自润滑衬套，可降低走刀滑座往复移动时的摩擦阻力，

　　保证走刀过程的平顺性，避免走刀卡顿造成的泡沫切面毛边、斜口问题。走刀滑座集成在光轴上，滑座上预留了切割刀具的安装位，可适配电热丝切割刀、薄刃刀片等不同类型的泡沫裁切刀具，滑座侧面设置有张紧调节旋钮，可根据切割刀具的类型调整张紧力，比如使用电热丝切割时，可通过旋钮调整电热丝的张紧度，避免高温下电热丝松弛导致的切割轨迹变形。底板一侧设置有整根的紫色压料条，压料条沿送料方向布置，压料条下方配置有弹性压紧组件，当泡沫卷材缠绕铺设到工作台面后，压料条可自动贴合泡沫表面，将待切割段的泡沫基材压紧在底板上，避免切割过程中泡沫受刀具牵引力产生移位，保证裁切尺寸的精度。靠近操作端的位置设置有行程限位挡块，挡块可沿底板侧边的T型槽滑动调整位置，

　　用来限定走刀滑座的起始与终止行程，匹配不同长度规格的泡沫件裁切需求，挡块上配置有锁紧手柄，调整到位后扳动手柄即可完成位置锁定，无需额外工具即可完成参数调整。整套夹具的安装边界可适配常规的工作台面安装，底板四周预留有沉头安装孔，可通过螺栓直接固定在生产线的机架台面上，也可单独作为小型加工工位的独立工装使用，安装时需保证两根导向光轴的平行度公差控制在0.1mm/m以内，避免滑座移动时出现卡滞。在实际使用过程中，操作人员先根据待加工泡沫的幅宽、裁切长度调整好侧向定位件与行程挡块的位置，将泡沫卷材沿送料方向牵引铺设到底板上，压料条自动压紧泡沫基材后，推动走刀滑座沿光轴匀速移动，即可完成整幅泡沫的平直裁切，相比传统的手工划线裁切，

　　这套夹具可将泡沫端面的平面度误差控制在0.5mm以内，裁切效率提升60%以上，同时避免了手工裁切时容易出现的尺寸偏差、材料浪费问题。设计过程中充分考虑了泡沫材料的软质特性，所有与泡沫接触的压紧面都做了圆角钝化处理，避免尖锐棱角刮伤泡沫表面，导向光轴采用镀铬处理，表面粗糙度达到Ra0.8，既可以降低滑座移动的阻力，也能避免泡沫碎屑附着在轴面上影响滑动精度，日常维护时仅需定期擦拭光轴表面、在衬套位置加注少量润滑脂即可，无需复杂的保养流程。针对不同厚度的泡沫材料，走刀滑座上还预留了刀具高度调节的长圆孔，可根据泡沫厚度调整刀具的伸出长度，保证刀具既能完全切透泡沫层，又不会刮伤下方的底板工作面，延长工装的整体使用寿命。
