双工位管材去毛刺夹持加工工装

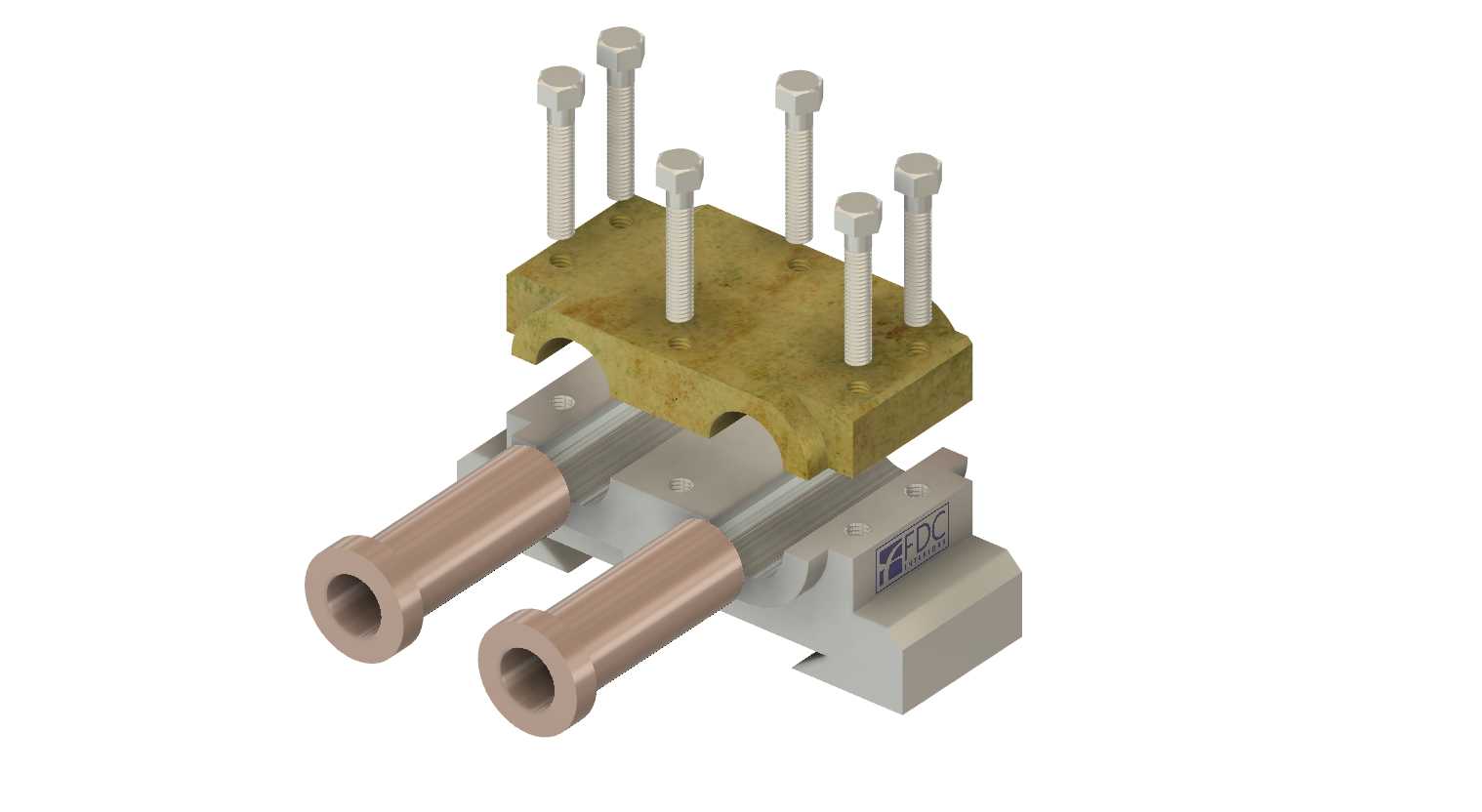

这套去毛刺加工工装主要应用于金属管材端面加工工序的生产场景，在五金加工、汽配零部件生产、液压管路预制等车间的机加工环节中，承担工件定位与夹持的核心作用，适配圆管类零件端面去毛刺、倒角、平端面等精加工工序的装夹需求，解决传统装夹方式定位不准、夹持易松动、双件加工效率低的实际生产痛点。工装整体采用上下分体式夹座结构，下半部分为定位基座，开设两道平行的半圆定位槽，槽体内径与待加工铜质管材的外径精准匹配，能够实现管材的径向定位，避免加工过程中管材出现转动或轴向窜动；上半部分为对应弧度的压合盖板，盖板上均匀布置六根内六角紧固螺栓，通过螺栓的预紧力将压盖与基座牢牢锁合，对放置在槽内的两根管材实现周向均匀压紧，既保证足够的夹持力抵抗去毛刺刀具切削时的径向作用力，又能避免夹持力过大造成薄壁管材变形。工装基座底部为平整安装面，可直接固定在磨床、钻床或者专用去毛刺设备的工作台面上，安装边界规整，不需要额外制作过渡连接板即可适配多数常规机加工设备的工作台T型槽安装尺寸，压盖与基座的贴合面做了限位止口设计，拆装螺栓时不会出现压盖偏移错位，重复装夹的定位精度能够稳定控制在0.05mm以内，满足精加工工序的定位要求。设计过程中充分考虑了现场操作的便捷性，两道平行装夹位可同时装夹两根同规格管材，配合双工位加工刀具可实现双件同步加工，相比单工位装夹的加工效率提升近一倍；压盖的弧形接触面做了细微的网纹滚花处理，能够增加与管材表面的摩擦力，进一步降低夹持打滑的风险；基座侧面预留的标识位可打刻适配管材规格信息，方便现场操作人员快速识别对应工装，减少换型调试的辅助时间。整套工装结构紧凑，没有冗余的复杂构件，日常维护仅需要定期检查螺栓螺纹的润滑情况、清理定位槽内残留的金属切屑即可，长期使用的磨损件仅为紧固螺栓，更换成本极低，非常适合批量管材加工场景的长期连续使用，能够有效降低操作人员的装夹劳动强度，稳定提升去毛刺工序的加工良品率。
