小型工件钻孔加工专用夹紧钻模结构

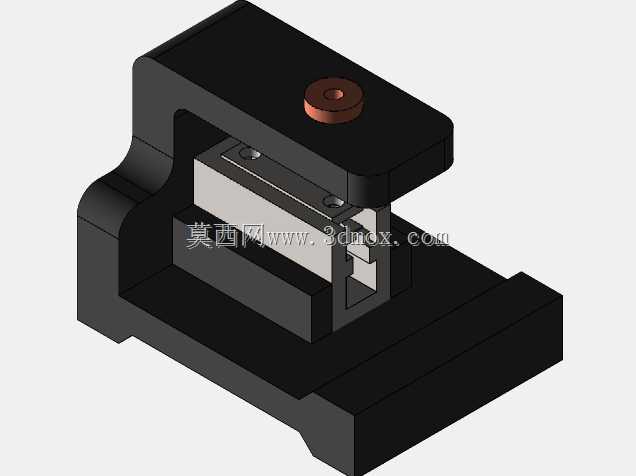

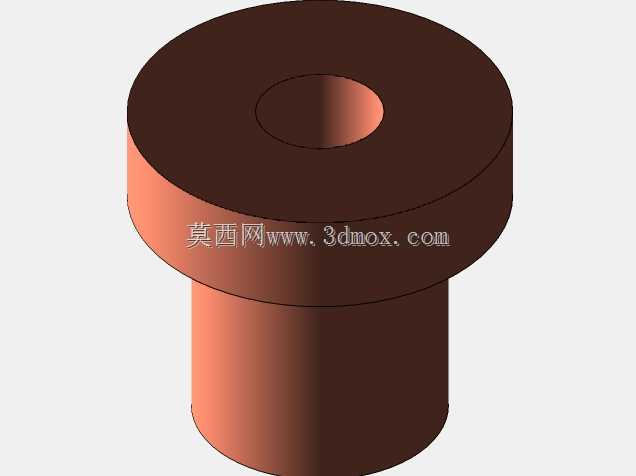

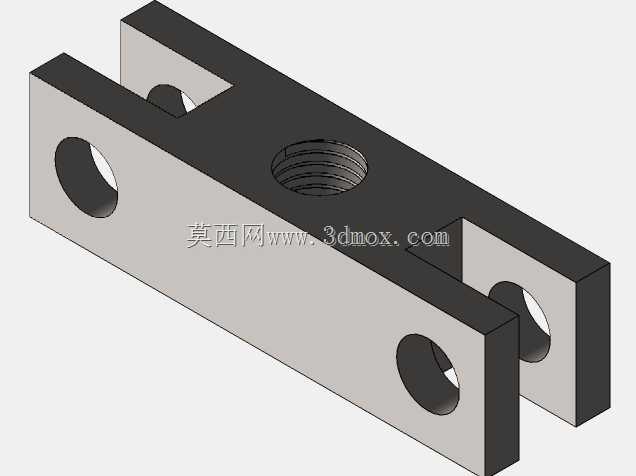

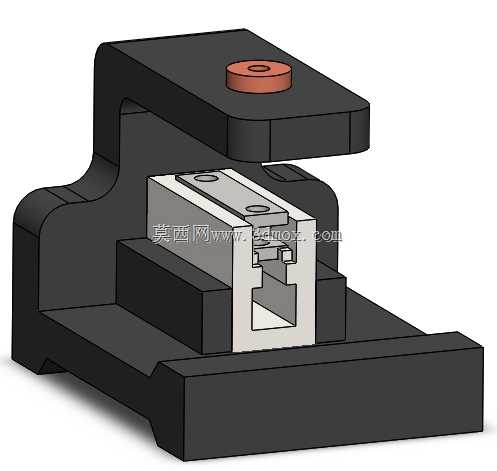

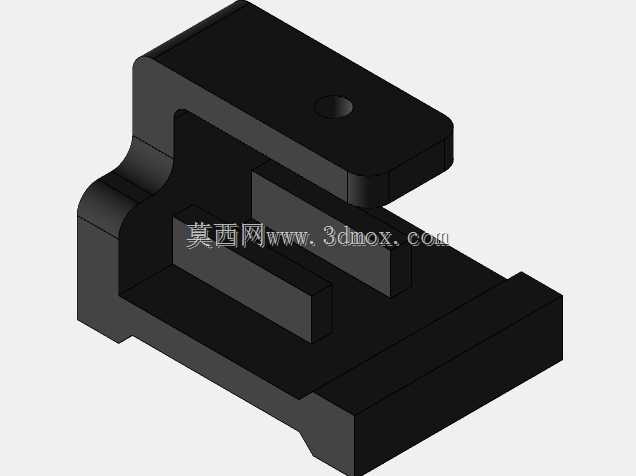

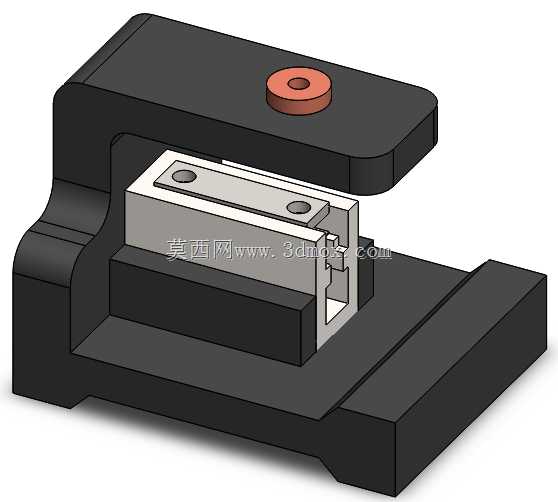

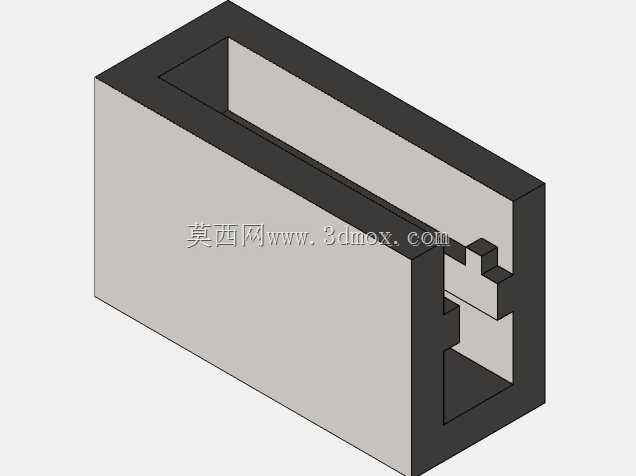

这款钻模主要应用于机械加工车间的小批量零件钻孔工序，针对小型条状金属工件的端面或侧面孔位加工场景设计，能够替代人工划线找正的传统作业方式，大幅降低钻孔作业的定位误差，提升孔位加工的一致性与作业效率，尤其适合多批次同规格小型零件的重复钻孔作业，在五金零件加工、小型设备配件生产、非标零部件定制等场景中都能发挥稳定的定位夹紧作用。从实际用途来看，该钻模核心作用是在钻孔作业时完成工件的精准定位与牢靠夹紧，避免钻头进给过程中工件出现偏移、颤动，保证加工出的孔位同轴度、位置度符合图纸公差要求，同时减少操作人员手持工件作业的安全隐患，降低钻孔作业的操作门槛，即使是经验较浅的操作人员也能借助该工装加工出合格的孔位。在功能特性上，该钻模采用开式C型架主体结构，下部设置带定位槽的安装基座，能够快速适配工作台的T型槽安装要求，上部设置带钻套的压紧悬臂，钻套采用耐磨材质制作，能够引导钻头精准进给，同时减少钻头偏摆带来的磨损，中部的定位夹紧槽可适配对应截面尺寸的条状工件，侧面设置的锁紧结构能够快速完成工件的装夹与拆卸，单次装夹耗时不超过十秒，顶部的压紧调节部件可根据工件的实际尺寸微调压紧行程，适配一定尺寸范围内的工件加工需求，无需频繁更换工装。设计思路上，这款钻模优先考虑了作业的便捷性与定位精度，主体采用一体式框架结构保证整体刚性，避免钻孔过程中工装出现形变影响加工精度，定位槽与钻套的位置经过同轴度校准，保证钻头进给路径与工件待加工孔位完全重合，开式的结构设计既方便操作人员取放工件，也能及时排出钻孔产生的切屑，避免切屑堆积在定位槽内影响装夹精度，整体没有冗余的结构部件，日常维护只需定期清理切屑、检查钻套磨损情况即可。从安装边界来看，该钻模整体为紧凑型结构，底座的安装孔位间距适配常规小型钻床的工作台安装尺寸，无需对现有钻床工作台进行改造即可直接固定安装，上部悬臂的伸出长度控制在合理范围内，既保证足够的装夹操作空间，也不会因为悬臂过长导致刚性不足，整体高度适配常规台式钻床的主轴行程范围，安装后不会出现钻头行程不足无法完成钻孔的问题，工件装夹区域的开口尺寸经过优化，操作人员可以轻松完成工件的放入、定位与锁紧操作，不会出现操作空间局促的问题。
