医用注射器精细结构三维设计

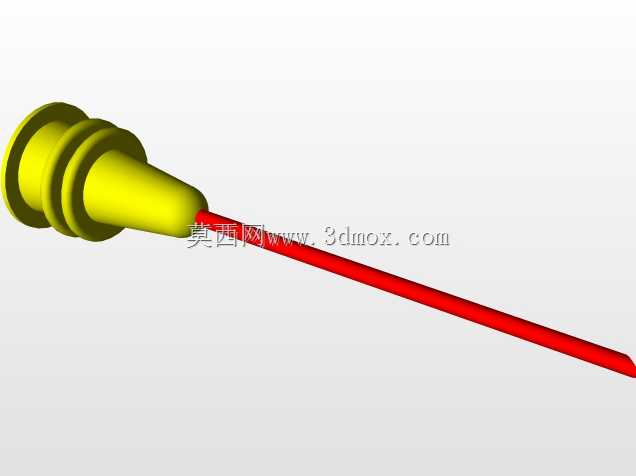

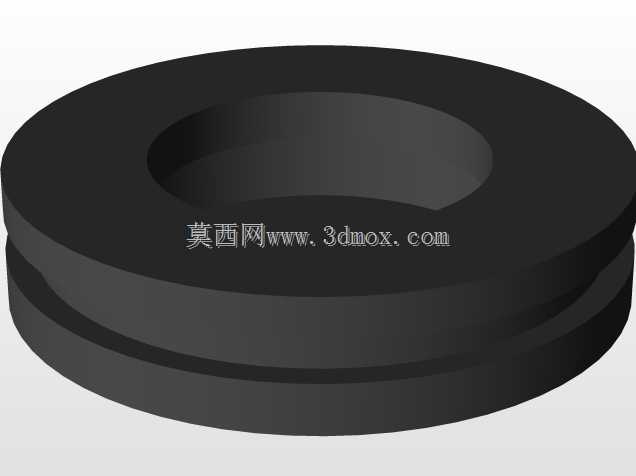

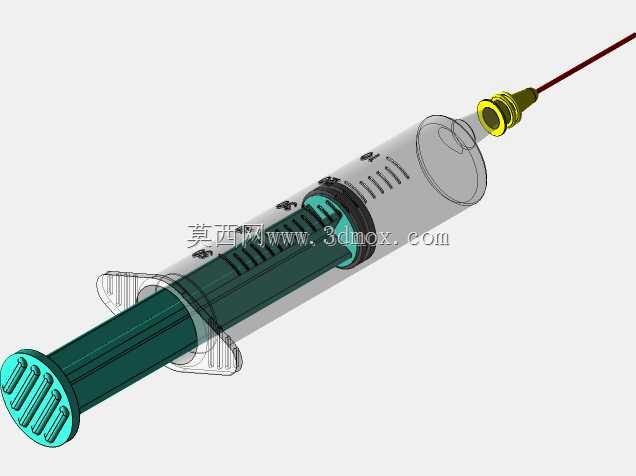

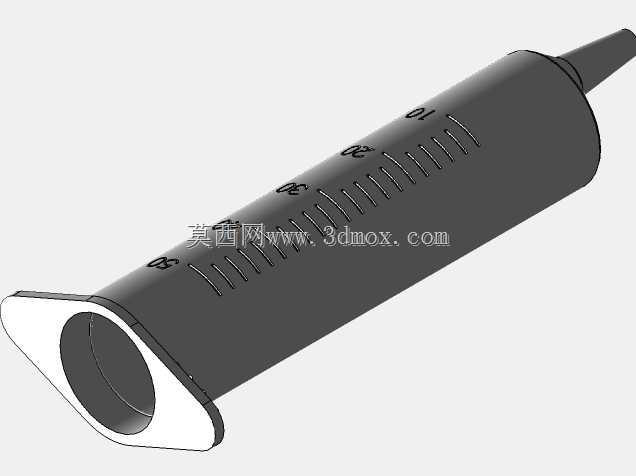

这款注射器的三维结构设计，首先围绕临床注射、药剂抽取的核心使用场景展开，在建模过程中优先还原了各部件的配合精度要求，毕竟这类器械直接接触药剂与人体组织，部件间的滑动顺畅度、密封可靠性是设计时的核心考量点。从结构拆分来看，模型完整还原了外套筒、橡胶活塞、芯杆、针头接座、针管以及指压法兰、拇指推压台这几个核心组成部分，其中外套筒的内壁做了等径光滑面的结构处理，建模时严格控制了内壁圆柱度公差，保证活塞推进过程中不会出现卡顿、漏液的问题，筒身外侧的刻度标识做了凸起结构还原，对应实际生产中注塑成型的刻度凸台，方便医护人员读取药剂容量。芯杆部分的十字加强筋结构在模型中做了等壁厚处理，还原了实际产品中为了兼顾结构强度与材料用量的设计思路，避免芯杆在推注过程中发生弯折变形，前端的活塞卡槽结构与橡胶活塞的卡接配合尺寸做了精准还原，保证活塞在往复运动中不会与芯杆脱落。针头接座部分的鲁尔接头结构完全符合医用接头的通用尺寸规范，锥面配合角度控制在标准6%锥度范围内，既可以保证针头安装后的同轴度，也能避免推注过程中药液从接头缝隙渗漏，接座外侧的防滑凸缘结构也做了细节还原，方便医护人员插拔针头时施力。指压法兰与拇指推压台的边缘做了圆弧过渡处理，对应实际产品中避免锐边划伤医护人员手部的人性化设计，推压台表面的防滑凹槽结构也完整呈现，增大拇指按压时的摩擦力，避免推注过程中打滑。从安装边界来看，各部件装配完成后整体同轴度控制在合理范围内，芯杆拉出至最大量程位置时，活塞不会从外套筒尾端脱出，预留了足够的安全行程，针头安装后与外套筒的同轴度偏差控制在极小范围内，保证穿刺进针时的方向准确性。在建模过程中，所有部件的壁厚都参照了常规一次性医用注射器的实际生产参数，外套筒的壁厚均匀一致，避免注塑生产时出现缩痕、变形等问题，各活动部件的配合间隙都经过合理预留，既不会因为间隙过大出现晃动漏液，也不会因为间隙过小导致滑动阻力过大影响操作手感。这类结构模型可以用于医用器械的结构教学、注塑模具设计参考，也可以作为医疗场景仿真动画的素材使用，还原注射操作的完整运动过程，帮助相关从业者理解注射器各部件的配合逻辑与设计要点。
