车载线束对接用多芯防水连接器结构

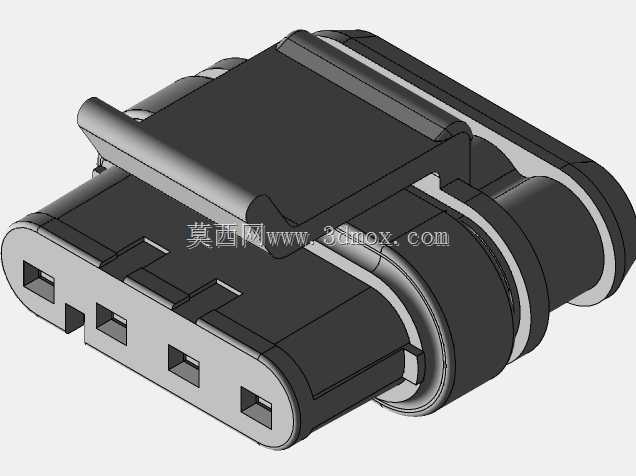

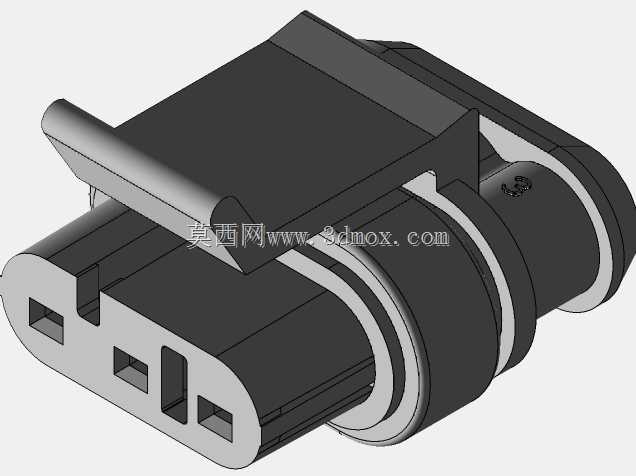

该款连接器主要应用于商用车、乘用车的底盘线束、发动机舱线束、车身电控线束的回路对接场景，适配车辆振动大、温湿度波动范围宽、易接触泥水油污的复杂车载工况，承担不同线束段之间的电气信号与小功率电力传输的连接导通作用，同时具备防松脱、防进水、防误插的防护功能，避免车辆行驶过程中出现连接断开、针脚腐蚀、信号中断等故障，保障车载电控系统、照明系统、传感系统的稳定运行。从功能特性来看，该连接器采用公母端对插锁紧结构，侧面设置的弹性锁止卡扣可在插合到位后自动卡入母端卡槽，无需额外紧固件即可实现轴向防松，可承受车辆行驶过程中持续的振动冲击不会松脱；接口处设置多道环形密封胶圈，插合后可形成多层密封屏障，达到车载常用的IP67级防护要求，可阻挡高压水枪冲洗、泥水飞溅、雨水侵入对内部针脚的腐蚀；插合端面设置差异化的防呆凸台与凹槽，不同回路定义的连接器无法错插，避免装配过程中出现针脚错位导致的电路短路问题。设计思路上，整体采用扁圆形插合端面布局，在有限的截面空间内排布了四路不同规格的导通针位，其中两侧大尺寸针位适配大线径电源线缆，中间小尺寸针位适配信号传输线缆，可同时满足电力传输与信号传递的集成需求，减少整车线束上连接器的使用数量，降低装配复杂度与故障点；外壳采用带加强筋的工程塑料材质，兼顾绝缘性能与结构强度，尾部的线缆密封结构可适配一定线径范围的车载线缆，无需针对不同线径开发额外的密封配件，提升产品的适配通用性。外形尺寸与安装边界方面，该连接器整体轴向长度适配车载线束的常规布置空间，径向最大尺寸小于同回路数的方形连接器，可在底盘纵梁、发动机舱狭窄缝隙内完成布置安装，插合操作时仅需轴向按压到位即可完成锁紧，拆卸时按压侧面锁扣即可轴向拔出，操作空间需求小，适合整车流水线装配与后期售后维修操作；连接器外部无突出的尖锐结构，不会在车辆行驶过程中磨损周边线束与橡胶管路，安装时可通过自带的固定卡爪直接卡入车身钣金的标准安装孔位，无需额外设计专用安装支架，降低整车线束的布置成本与装配工时。
