汽车制动系统用外六角软管接头结构

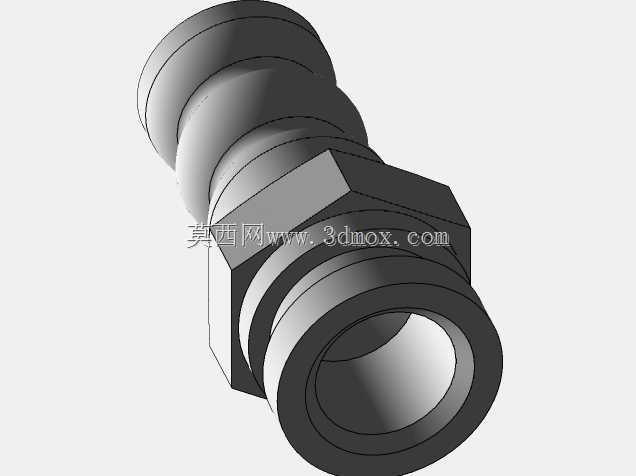

该接头是汽车制动管路系统中承担柔性管路刚性连接的核心五金配件，主要应用在商用车、乘用车底盘制动回路中，衔接刚性制动硬管与可产生相对位移的制动软管段，解决车架与车桥、车身与悬架之间因行驶振动、转向动作产生的相对位移补偿问题，避免制动管路在车辆颠簸、转向过程中出现拉扯变形、密封失效的故障，保障制动液压回路的压力传递稳定性。从实际使用场景来看，这类接头常布置在车轮轮腔附近、车架纵梁走线节点位置，需要长期耐受路面泥水飞溅、冬季融雪盐腐蚀、底盘高低温交变环境，同时要承受制动过程中最高十余兆帕的瞬时液压冲击，因此结构设计上做了多重可靠性考量。产品整体采用外六角主体加两端阶梯式插装结构，中间的六角台是安装受力位，适配常规开口扳手的咬合尺寸，安装时可以通过卡持六角段施加拧紧扭矩，避免拧接过程中接头本体跟转损伤管路密封面；两端的阶梯柱面分别对应硬管扩口密封位与软管压接位，靠近六角台的环形凸台是硬管连接的轴向限位结构，安装时硬管扩口端面与凸台端面贴合后即可达到额定拧紧行程，避免过度拧入造成螺纹滑牙或者密封面压溃变形，另一端的多段环形凹槽结构是软管压接咬合位，压装后软管内层橡胶会嵌入凹槽内部，形成多道轴向密封与防脱咬合结构，即便在管路反复受拉扯、液压反复冲击的工况下，也不会出现软管拔脱、渗油的问题。设计过程中重点平衡了安装便捷性与连接可靠性，六角段的对边尺寸按照通用五金配件的标准扳手规格设定，不需要专用工具即可完成现场拆装维护，接头整体的轴向长度控制在紧凑区间，适配轮腔内部狭窄的安装空间，不会与周边的悬架摆臂、减震器、轮罩护板产生运动干涉；两端接口的同轴度公差控制在较高精度等级，避免管路安装后出现别劲应力，长期使用下不会因为应力集中出现接头断裂问题。接头的通径尺寸匹配常规制动软管的内径规格，不会因为通径缩颈造成制动液流动阻力增大，保证制动踏板踩下时液压传递的响应速度，让制动力输出更线性跟脚。外表面的加工粗糙度做了针对性控制，与密封件接触的位置粗糙度达到密封要求，非配合面做了防锈处理，适配底盘复杂的使用环境，延长部件的使用寿命。
