汽车双孔线束防水连接器结构设计

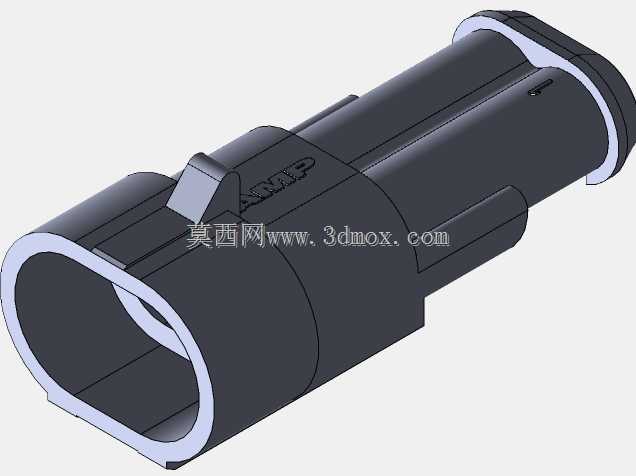

这款双孔插接式连接器主要应用于汽车低压线束系统的回路对接场景，覆盖发动机舱、底盘走线、车门线束等分区域的电气连接需求，可在车辆运行过程中为小电流信号回路、低压供电回路提供稳定的导通连接，同时抵御行车过程中遇到的泥水飞溅、扬尘侵入、温湿度剧烈变化等复杂工况干扰，避免线路接触不良、短路等故障影响车辆电控系统正常运行。从实际使用功能来看，该产品核心作用是实现两组线芯的快速对接与可靠锁止，公母端对插后可通过壳体自带的卡扣结构形成自锁，防止车辆行驶过程中的振动导致接插件松脱；端部的双孔腔体分别对应独立的导电端子安装位，每个腔体内壁设计有端子防退卡台，压接好导线的端子插入腔体后可被卡台限位，不会受导线拉扯力影响出现移位脱出的问题。在设计思路上，这款连接器优先考虑车载场景的可靠性需求，整体采用圆柱形壳体结构，外壁设置多道环形密封槽，配套对应规格的橡胶密封圈后，可在对插完成后实现壳体接缝处的IP67级密封效果，满足露天行车的防水防尘要求；壳体外侧的防滑凸筋既方便装配人员徒手插拔操作，也能为外部缠绕的防水胶带提供附着摩擦力，提升线束包扎后的固定强度。壳体尾部设计为渐缩式出线口，可适配一定线径范围的双芯护套线，出线口边缘做圆角过渡处理，避免车辆行驶中线束反复弯折时被壳体锐边割破绝缘层，延长线束使用寿命。从安装边界来看，该连接器整体为轴向对称结构，最大外径适配常见的汽车线束固定卡扣尺寸，可直接固定在车身钣金的标准走线卡位上，不需要额外设计定制安装支架；对插后的总轴向长度预留了足够的手部操作空间，在密集布线的舱体内部也能完成单人徒手插拔操作，不需要借助专用工装。壳体选用耐高低温、耐油腐蚀的改性工程塑料材质，可在-40℃到125℃的环境温度区间内保持结构强度，不会因为发动机舱的持续高温出现壳体变形、密封失效的问题，也能抵御车用机油、燃油、玻璃水等常见车载液体的轻微腐蚀，保证整车全生命周期内的电气连接稳定性。
