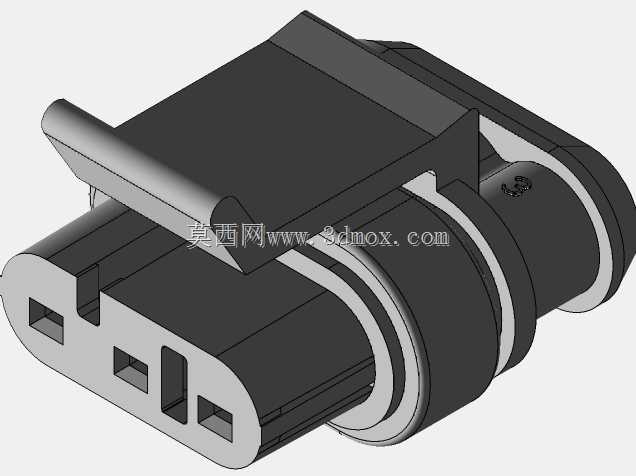

车用三芯位接插连接组件结构设计

这款三芯位车用连接器，是汽车低压电气线束系统中的核心接插元件，主要应用在乘用车、商用车的车身电器回路、传感器信号传输回路、小功率辅助供电回路中，承担线束之间的可拆卸连接功能，既能够保障电气信号与低压电流的稳定传输，也能满足整车装配环节的模块化预装、后期售后维修的快速拆换需求。在实际装车场景中，这类连接器常布置在车门线束与车身主线束的对接位置、车灯总成与车身线束的对接端、车载小功率电器的接线端，替代传统的缠裹接线方式，大幅降低线路虚接、氧化脱落的故障概率。从功能特性来看，这款连接器采用公母对插的卡扣锁止结构，外侧的弹性锁止臂在对插到位后会自动卡入母端的限位槽，避免车辆行驶过程中受振动、拉扯出现松脱；接口端的多层环形密封筋设计，在配套对应密封圈使用时，可以阻挡行车过程中的泥水、灰尘进入接插端，适配发动机舱、车底等复杂恶劣的安装环境；三个独立的接插腔室采用差异化的孔型设计，其中两个方形腔为供电回路端子位，中间的窄长腔为信号回路端子位，从结构上避免装配时端子错插，保障接线的准确性。在设计思路上，这款连接器优先考虑了车载场景的可靠性需求：整体外壳采用带自润滑特性的耐磨绝缘材质，既满足电气绝缘的安全要求，也能耐受-40℃到125℃的车载环境温度区间，避免长期高低温交替出现材质脆化、开裂问题；接插端的导向斜角设计，让装配时无需完全精准对位就能顺利插入，降低整车流水线的装配难度，提升装配效率；外侧的防滑握持结构，方便维修人员徒手完成拔插操作，无需额外工具即可完成线束拆检。从安装边界来看，这款连接器整体外形紧凑，圆柱状的尾端适配标准波纹线束管护套，可直接与常规车用线束波纹管卡接固定，对插完成后的整体占用空间较小，不需要预留过大的安装操作空间，能够适配车身内部狭窄的布线空间；端子腔的尺寸匹配行业通用的2.8系列车用接插端子，兼容市面上主流的车用压接端子，不需要开发定制端子即可配套使用，大幅降低配套采购成本。
