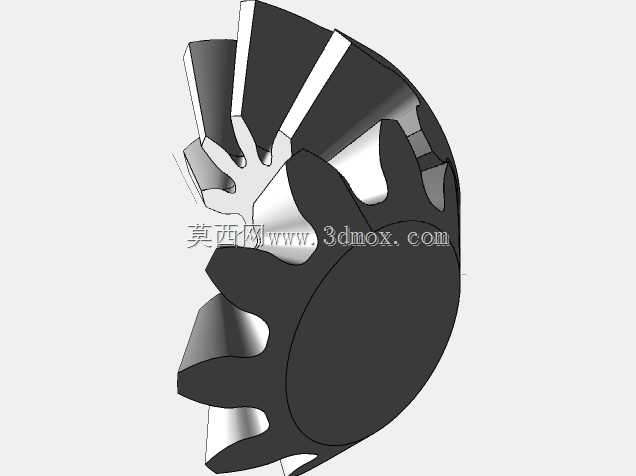

零齿隙9T等顶隙锥齿传动构件

这款锥齿传动构件主要应用于小空间内的相交轴动力传递场景，常见于小型精密动力头、桌面级自动化输送模组、便携电动工具的转角传动单元，以及小型农机的侧置动力输出结构中，能够在安装空间局促、轴交角固定为90度的工况下，稳定完成垂直方向的动力换向传输，避免平行轴传动带来的布局冗余问题，帮助设备压缩整体传动段的体积占比。在实际设备运行过程中，该构件承担着扭矩换向传递的核心作用，通过齿面的连续啮合，将输入端的旋转动力平稳传导至垂直方向的输出端，可适配中低转速、恒定负载的连续运转工况，齿部啮合过程中重合度表现稳定，能够有效降低传动过程中的冲击与异响，保障动力传递的平顺性，减少动力传输过程中的不必要损耗。从功能特性来看，该锥齿采用等顶隙设计思路，啮合过程中齿顶与配对齿根之间预留均匀的间隙，既可以避免运转过程中出现齿顶干涉卡滞的问题，也能为润滑介质预留充足的留存空间，让啮合面在运转过程中持续得到润滑保护，降低齿面磨损速率，延长构件的实际使用寿命；零齿隙的啮合设计能够减少传动回程误差，提升传动精度，适配对传动定位精度有一定要求的小型传动单元。在设计过程中，首先明确了9齿的小齿数配置，在满足传动比需求的前提下尽可能缩小构件的径向尺寸，适配紧凑安装空间的布局要求；齿形参数经过反复校核，确保齿根强度满足额定扭矩下的载荷需求，避免齿根断裂失效；齿面宽度经过匹配计算，在保证啮合接触面积足够传递额定扭矩的同时，不会因为齿宽过大带来额外的加工难度与装配干涉风险。从安装边界与尺寸来看，该构件的焊口直径适配常规9mm规格的连接轴，可直接与同直径的动力输出轴完成焊接固连，装配工序简单可靠；构件的节距参数匹配25.4mm的配套传动链或配对齿轮的安装中心距要求，外径控制在10.414毫米，安装过程中不会与周边的壳体、支撑构件发生空间干涉；3毫米的齿面宽度既保障了足够的啮合接触面积，也控制了构件自身的轴向尺寸，让整个传动单元的轴向布局更加紧凑，不需要额外预留过多的装配空间，能够帮助设计人员在有限的设备内部空间里完成传动链路的布局优化。
