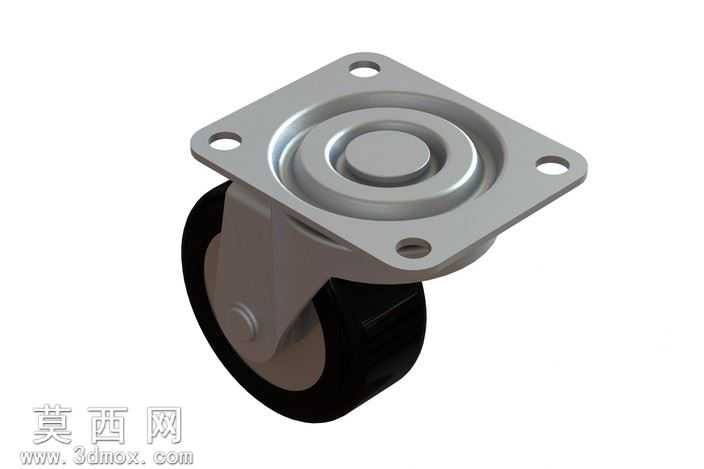

2寸万向旋转工业脚轮三维设计

本模型为2寸规格万向旋转工业脚轮，采用三维建模软件完成全参数化结构设计，完整还原脚轮各部件的装配关系与细节特征。建模过程中首先对脚轮的安装顶板进行特征绘制，采用方形法兰安装板结构，板体预留四个对称分布的沉头安装孔，用于脚轮与设备底座的螺栓固定，安装板中心区域设计有回转支撑结构的容纳腔，为万向旋转功能提供结构基础。回转支撑部分采用分层式结构设计，内置旋转轴与限位结构，可实现360度水平方向自由旋转，建模时对旋转副的配合间隙进行了合理预留，还原实际产品的转动灵活性。支架部分采用加厚金属折弯结构，连接顶板与滚轮组件，支架与滚轮的连接轴采用同轴心配合设计，保证滚轮转动时无偏摆卡顿。滚轮部分采用黑色耐磨材质设计，轮体为圆弧接触面，可降低滚动阻力同时提升承重能力，轮芯与外圈采用不同材质分区建模，还原实际脚轮的软硬材质搭配结构。渲染阶段对金属部件赋予哑光金属材质，模拟镀锌钢板的表面质感，对滚轮外圈赋予高耐磨橡胶材质，调整材质粗糙度与反光参数，还原橡胶材质的哑光磨砂质感，对安装孔、旋转缝隙等细节位置进行光影强化，突出结构的层次感。设计过程中充分考虑工业脚轮的实际使用场景，对承重结构的壁厚、旋转部件的连接强度进行了结构合理性验证，各部件的尺寸比例严格参照2寸脚轮的行业通用标准，安装孔位尺寸、轮体直径、整体安装高度均符合常规工业脚轮的规格参数，模型可直接用于设备配套选型参考、结构原理演示以及相关产品的二次开发设计，完整呈现了万向脚轮从安装固定到万向转动、滚轮滚动的全部功能结构，细节特征完整，装配关系清晰，材质表现贴合实际产品的外观特性。
