工业机器人用弹簧缓冲式真空吸盘夹持组件

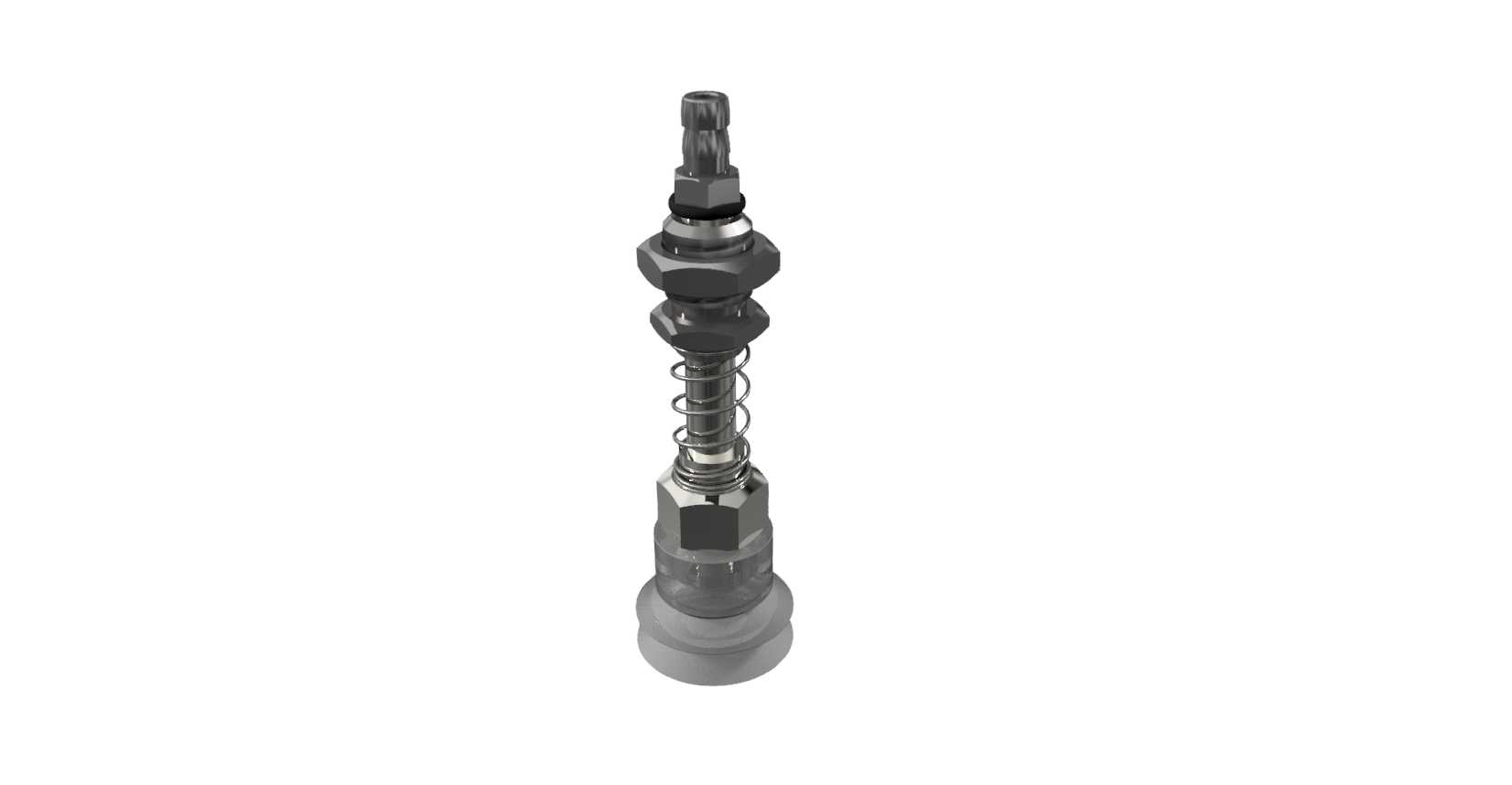

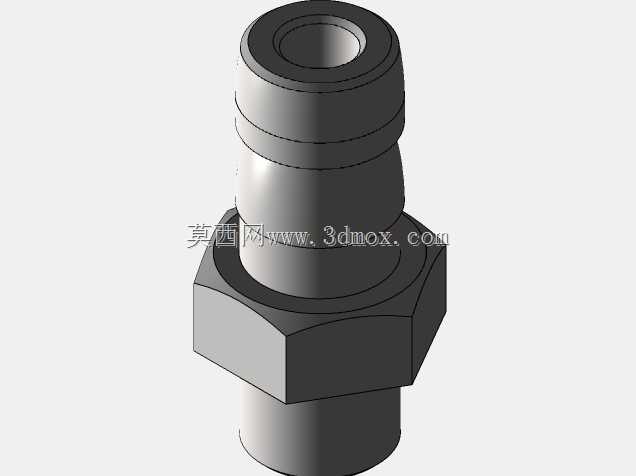

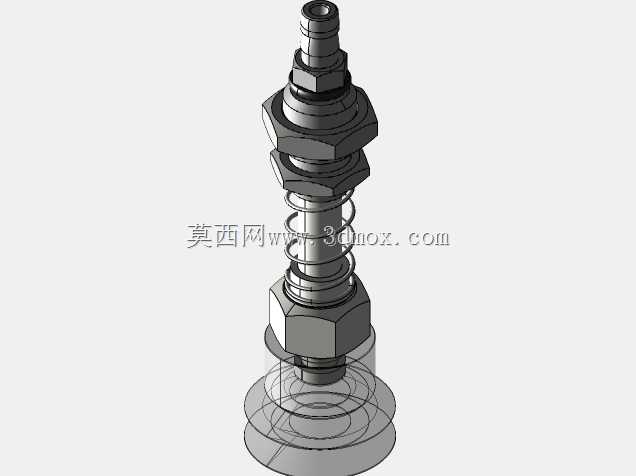

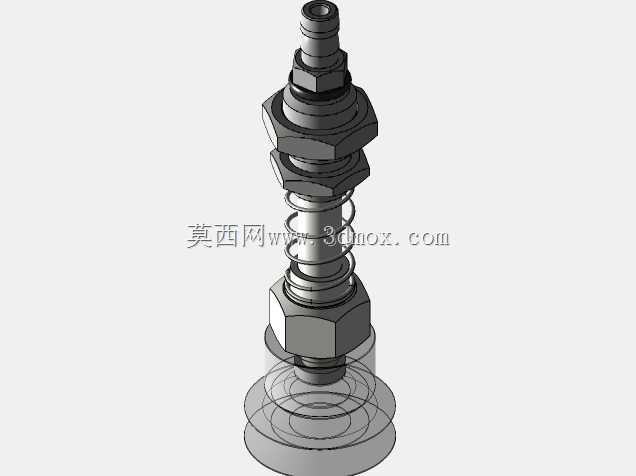

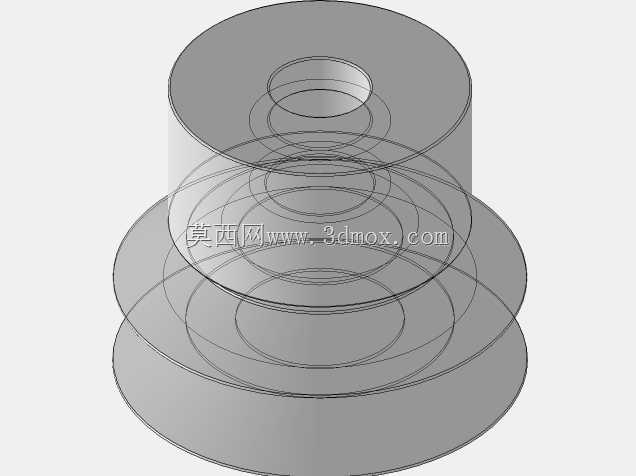

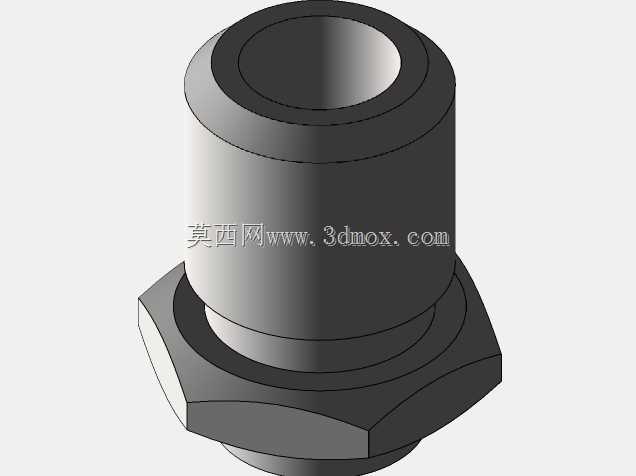

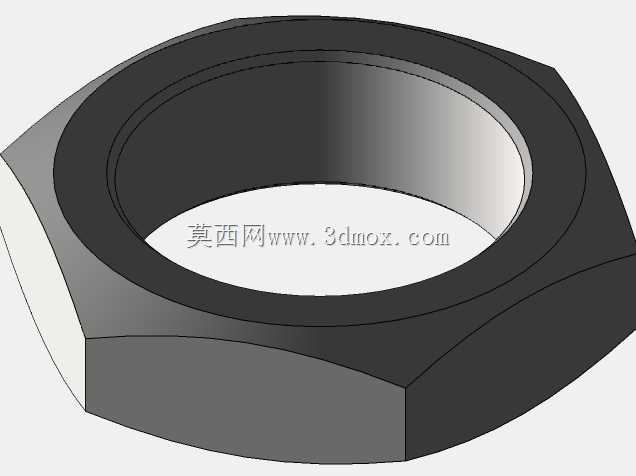

这款吸盘气动夹持组件是工业自动化抓取场景中应用极为广泛的末端执行部件，主要适配各类工业机械手、自动化移栽设备的末端安装位，承担轻薄工件、易碎物料、异形表面物件的负压抓取作业，在3C电子组装、食品包装分拣、注塑件取料、板材转运等生产环节中都能见到这类结构的身影。相较于传统刚性夹爪，这类真空吸盘夹持组件不会对工件表面造成夹痕、压伤，尤其适合表面光滑的玻璃面板、塑料壳体、纸质包装、金属薄板等物件的移载作业，搭配负压发生器即可完成稳定的吸附抓取动作，适配多类自动化生产线的节拍需求。从功能特性来看，这款夹持组件集成了弹簧缓冲结构，在吸盘接触工件表面的瞬间，内置的压缩弹簧可以提供自适应的伸缩余量，既能够抵消机械手下行的过量行程，避免硬接触撞损吸盘或工件，也能在工件表面存在小幅高度差时保证吸盘与接触面充分贴合，维持负压腔的密封性能，保障抓取稳定性。组件上部为标准的快插气嘴接口，可直接对接常规气动软管，中部设置了锁紧调节螺母结构，既可以调整整体的安装高度，也能通过螺母将组件锁紧在设备安装板上，下部的吸盘采用柔性硅胶材质，具备一定的形变能力，可适配小幅弧面、轻微不平整的工件表面，吸附时贴合度更高，不易出现漏气脱落的问题。在设计思路上，这款组件采用了模块化的分层结构设计，从上至下依次为气嘴连接段、锁紧固定段、弹簧缓冲段、吸盘连接段，各段之间采用螺纹配合连接，后期维护时可单独更换磨损的吸盘或疲劳失效的弹簧，无需整体报废替换，有效降低产线的运维成本。结构设计上充分考虑了安装的便捷性，中部的六角锁紧位可以适配常规扳手进行紧固操作，无需特殊工装即可完成安装调试。弹簧的劲度系数经过匹配调校，既能够提供足够的复位支撑力，也不会因刚度过大导致吸盘接触工件时无法充分压缩缓冲，平衡了缓冲行程与支撑刚性的需求。从安装边界来看，这款组件整体为细长杆式同轴结构，最大外径集中在中部锁紧螺母位置，径向占用空间较小，适合在排布密集的多吸盘抓取工装中使用，不会出现相邻组件干涉的问题；轴向总长度覆盖了常规机械手末端的安装距离需求，缓冲行程可满足多数产线工件高度差的适配要求，安装时仅需在设备安装板上开设对应直径的过孔，通过上下锁紧螺母即可完成固定，无需复杂的安装座结构，适配性较强。在实际产线应用中，这类组件可根据抓取工件的重量、尺寸更换不同直径、不同材质的吸盘，无需更换上部的缓冲连接结构，能够快速适配不同的生产任务，大幅缩短产线换型的调试周期，是自动化抓取工位上通用性极强的基础执行部件。
