机器人双倍体行走轮组结构设计

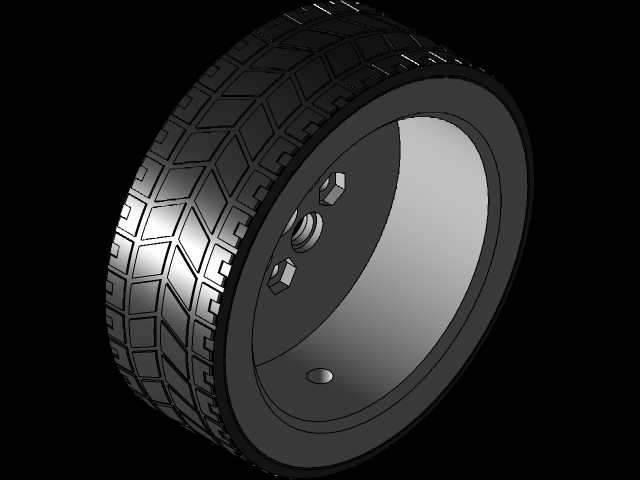

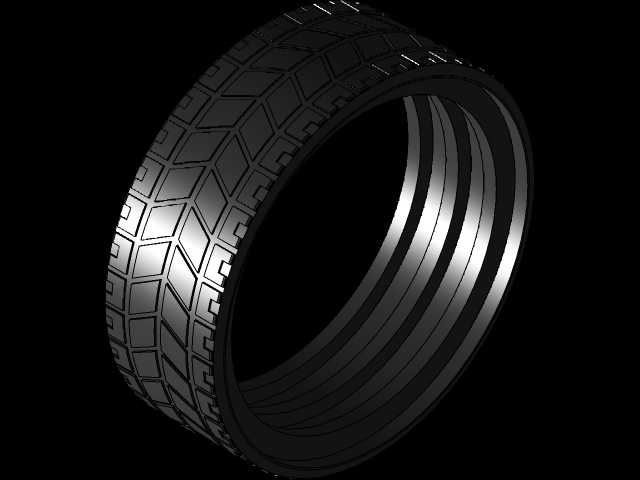

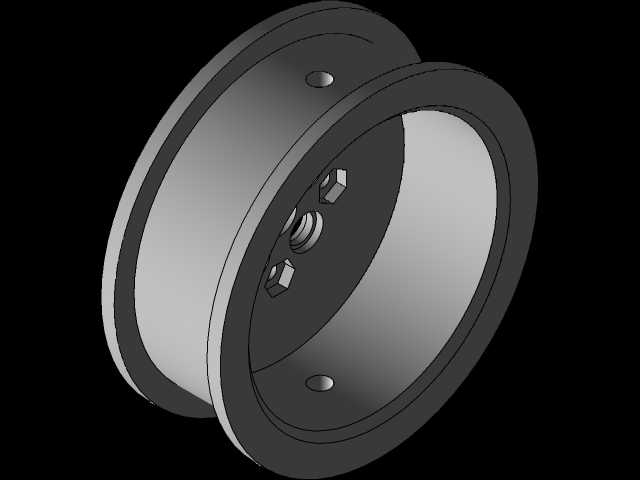

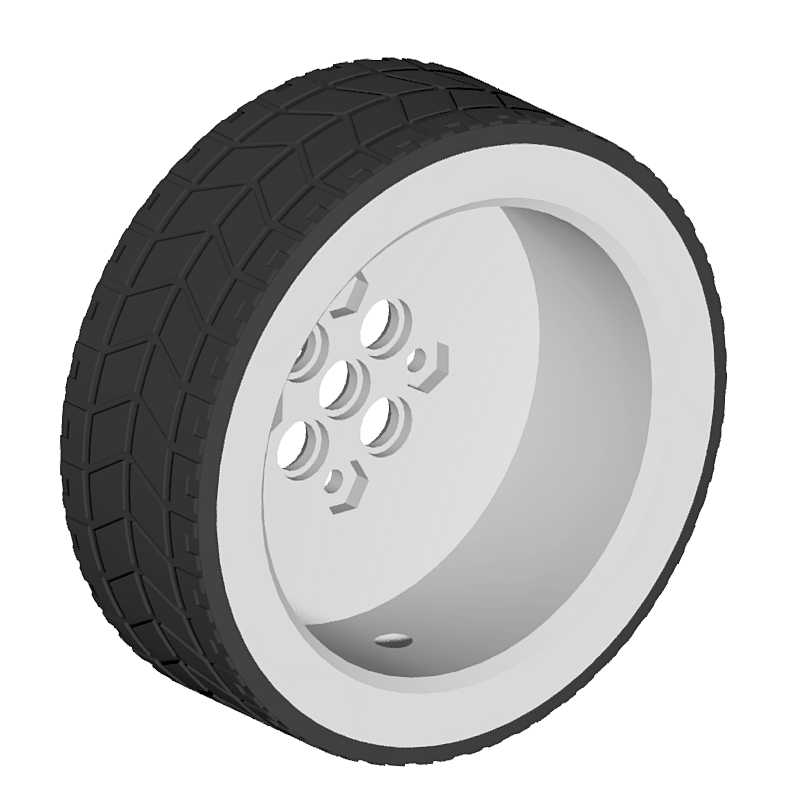

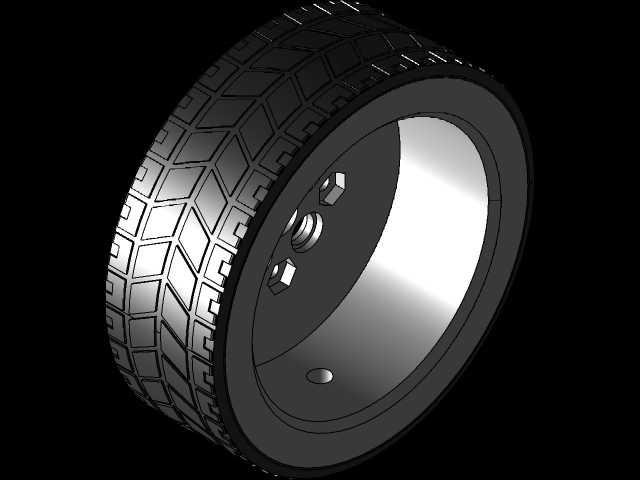

该轮组主要面向小型服务机器人、教育竞赛类移动机器人的行走机构适配场景，可直接匹配对应轴距的双轮差速驱动底盘，替代常规单轮结构提升地面适应能力。轮组采用轮毂与轮胎分体式设计，轮毂部分设置多组安装孔位，可兼容不同规格的驱动输出轴连接，孔位周边预留六角防转卡位，安装时无需额外加工键槽即可传递足够扭矩，避免传动过程中出现轮轴打滑的情况。轮毂内侧做了空腔减重设计，在保证整体结构强度的前提下降低转动惯量，减少驱动电机的负载损耗，轮毂外缘设置环形定位台阶，轮胎装配后可实现径向与轴向的双重定位，防止机器人急停、转向时轮胎与轮毂发生相对位移。轮胎部分采用仿越野胎面的块状花纹设计，花纹块排布兼顾抓地力与转动平顺性，在平整室内地面运行时可降低滚动噪音，在地毯、轻微不平整的室外铺装路面行驶时，花纹块可提供足够的附着摩擦力，减少轮组空转打滑的概率。设计过程中优先考虑安装兼容性，轮组的轴向安装尺寸严格匹配对应标准轴距的底盘安装空间，轮毂安装端面到轮组外侧的距离预留了足够的传感器安装间隙，不会干涉底盘周边的红外避障、碰撞检测等元器件布置。轮组的转动同心度经过反复校核，高速转动时不会出现偏摆抖动的问题，适配常规的直流减速电机、伺服舵机等驱动部件，安装时仅需通过紧固件将轮毂与驱动输出轴锁紧即可完成装配，无需额外定制连接法兰。胎面的花纹深度经过合理设置，既不会因花纹过浅导致抓地力不足，也不会因花纹过深造成轮组滚动阻力过大，影响机器人的续航表现。轮毂的安装孔位采用对称式排布，支持左右轮通用互换，可减少备件储备的种类，降低后期维护成本。轮组整体的受力路径经过优化，地面冲击力通过轮胎缓冲后均匀传递到轮毂辐条结构，再通过安装位传递到底盘车架，避免应力集中导致轮毂开裂变形，可满足机器人长期连续运行的结构强度要求。
