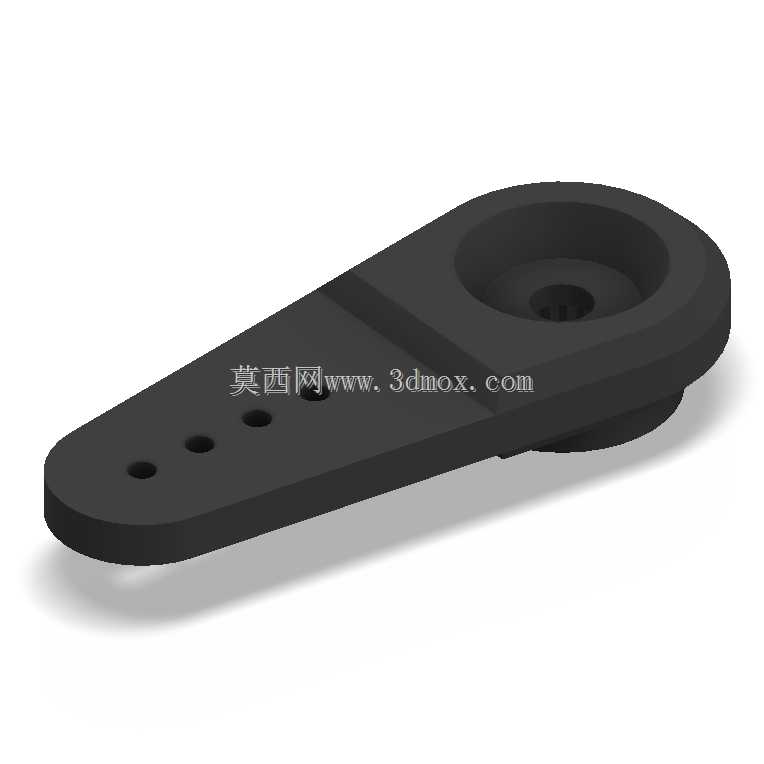

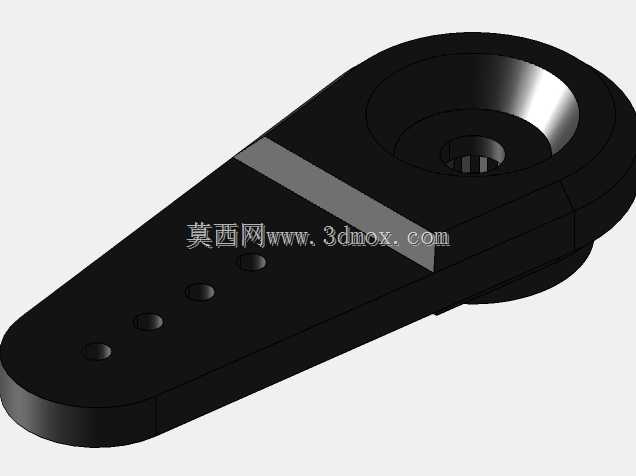

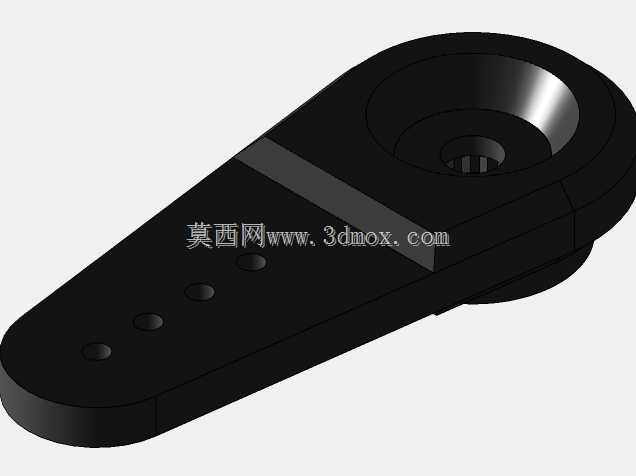

PDI6221伺服配套单叶喇叭结构件

项目分类:通讯工具类 发布时间:2022-05-13 ID:632366
  • PDI6221伺服配套单叶喇叭结构件
  • PDI6221伺服配套单叶喇叭结构件
  • PDI6221伺服配套单叶喇叭结构件

  在小型舵机传动配套结构的设计工作中,这类适配PDI6221规格伺服的单叶喇叭结构件,是航模、小型自动化执行机构、桌面级机械传动装置里极为常用的动力输出转接部件。日常做小型设备的传动结构选型时,很多从业者都会遇到标准配件尺寸匹配度不足、安装孔位无法适配自定义负载结构的问题,这个结构件的设计正是围绕实际安装场景的适配需求展开,没有照搬市面通用舵机摇臂的统一孔位布局,而是结合实际负载的安装固定要求做了针对性的孔位排布。从实际应用场景来看,这类单叶喇叭结构件主要承担伺服输出轴与外部执行负载之间的扭矩传递作用,一端通过中心的安装孔与伺服的输出花键轴配合锁紧,依靠花键的咬合结构传递伺服输出的回转扭矩,避免传动过程中出现打滑、间隙过大的问题;

  臂身上排布的多个通孔,用于通过螺丝固定外部的传动连杆、负载摆杆或者执行末端件,不同位置的孔位可以对应不同的摆动力臂长度,适配不同负载下的扭矩输出需求,当需要更大的输出推力时可以选择靠近臂端的孔位安装,当需要更高的摆动响应速度、更小的转动惯量时可以选择靠近中心的孔位安装。设计过程中首先要明确安装边界的约束,首先是中心安装位的尺寸,必须完全匹配PDI6221伺服输出轴的花键规格,包括中心孔的直径、花键的齿形参数、安装端面的贴合高度,保证装配后摇臂端面与伺服输出端面完全贴合,不会出现倾斜、旷量,避免高速摆动时产生额外的径向载荷损坏伺服轴承。臂身的整体长度需要控制在伺服允许的输出摆动半径范围内,避免摆动过程中臂身与伺服本体、

  周边安装结构发生干涉,臂身的厚度设计需要兼顾结构强度与转动惯量的平衡,厚度过小会导致大扭矩输出时臂身出现弯曲变形,影响传动精度,厚度过大则会增加不必要的重量,提升摆动过程中的转动惯量,导致伺服启停时的过冲量增大,影响位置控制精度。臂身的外形采用长条形渐变结构,从中心安装位向臂端逐渐收窄,这种结构一方面可以在保证中心安装位结构强度的前提下,尽可能减少臂端的重量,降低整体转动惯量,另一方面也可以避免臂身两侧的多余结构在摆动过程中刮碰到周边的布线或者相邻部件。臂身上的安装孔位采用等间距排布,每个孔位的直径都适配常用的M2规格固定螺丝,孔位周边做了轻微的沉台设计,保证螺丝安装后头部不会突出臂身表面,避免螺丝头与摆动路径上的其他部件产生剐蹭。中心安装位的圆形凸台结构,一方面是为了增加与伺服输出轴配合的接触长度,提升花键配合的稳定性,另一方面凸台的下端面可以与伺服本体的安装端面形成定位配合,保证摇臂安装后与伺服输出轴保持垂直,不会出现偏斜。在实际建模过程中,需要重点关注各个安装孔的位置度公差,尤其是中心花键孔与各个臂身安装孔的相对位置精度,孔位的位置偏差会直接导致装配后连杆传动的行程误差,影响整个执行机构的运动精度。同时臂身的边缘都做了小半径的圆角处理,避免尖锐的边角在装配、调试过程中划伤操作人员或者损坏周边的线材。这类结构件在实际使用中,通常采用尼龙或者树脂材料3D打印制作即可满足大部分轻负载场景的需求,如果是用于大扭矩、高频摆动的工况,

  也可以采用铝合金材质通过CNC加工制作,此时建模时就需要考虑金属加工的工艺性,比如孔位的加工余量、壁厚的均匀性,避免出现壁厚差异过大导致加工变形的问题。很多刚接触舵机传动设计的从业者,往往会直接套用通用的舵机摇臂模型,忽略实际安装场景的边界约束,最终装配时出现孔位不对、干涉、强度不足等问题,这个结构件的设计逻辑就是从实际装配需求出发,去掉了通用摇臂上多余的结构,只保留单叶的安装臂,针对常用的连杆安装间距做了孔位优化,既满足了单方向摆动传动的使用需求,又尽可能压缩了结构的整体体积,适合安装空间比较紧凑的小型传动机构中使用。在做结构验证的时候,还要重点校核臂身的受力变形情况,当负载作用在最外端孔位时,臂身根部的弯曲应力最大,设计时要保证根部的圆角过渡足够平滑,避免应力集中导致长期往复摆动后出现根部断裂的问题,同时中心安装位的锁紧螺丝孔深度也要足够,保证锁紧后摇臂与输出轴的固定可靠,不会在正反转切换时出现松动移位。
