Feetech SCS115大扭矩串行总线伺服舵机结构

项目分类:通用机械零部件 发布时间:2022-05-13 ID:632361
  • Feetech SCS115大扭矩串行总线伺服舵机结构
  • Feetech SCS115大扭矩串行总线伺服舵机结构
  • Feetech SCS115大扭矩串行总线伺服舵机结构
  • Feetech SCS115大扭矩串行总线伺服舵机结构
  • Feetech SCS115大扭矩串行总线伺服舵机结构
  • Feetech SCS115大扭矩串行总线伺服舵机结构
  • Feetech SCS115大扭矩串行总线伺服舵机结构
  • Feetech SCS115大扭矩串行总线伺服舵机结构

  在做小型多足机器人、桌面级机械臂关节选型的时候,很多工程师都会卡在扭矩、控制精度和布线复杂度这三个矛盾点上——普通PWM舵机扭矩够的话体积往往超标,布线还要每个舵机单独拉信号线,多关节设备里线束乱成一团,调试的时候找线都要花半天;而工业伺服的精度和总线控制是好,但成本和体积对于小型桌面级、教育类机器人项目来说完全不适用。这款SCS115串行总线伺服刚好卡在这个细分需求的空白区间,15kg·cm的额定扭矩输出,足够支撑6自由度桌面机械臂抓取0.5kg以内的负载,也能满足12自由度四足机器人在平整地面行走的关节动力需求,甚至在一些小型云台、自动化设备的点位切换机构里,也能作为低成本执行单元替代传统的气缸加限位的方案,省掉气源布置和磁性开关接线的麻烦。

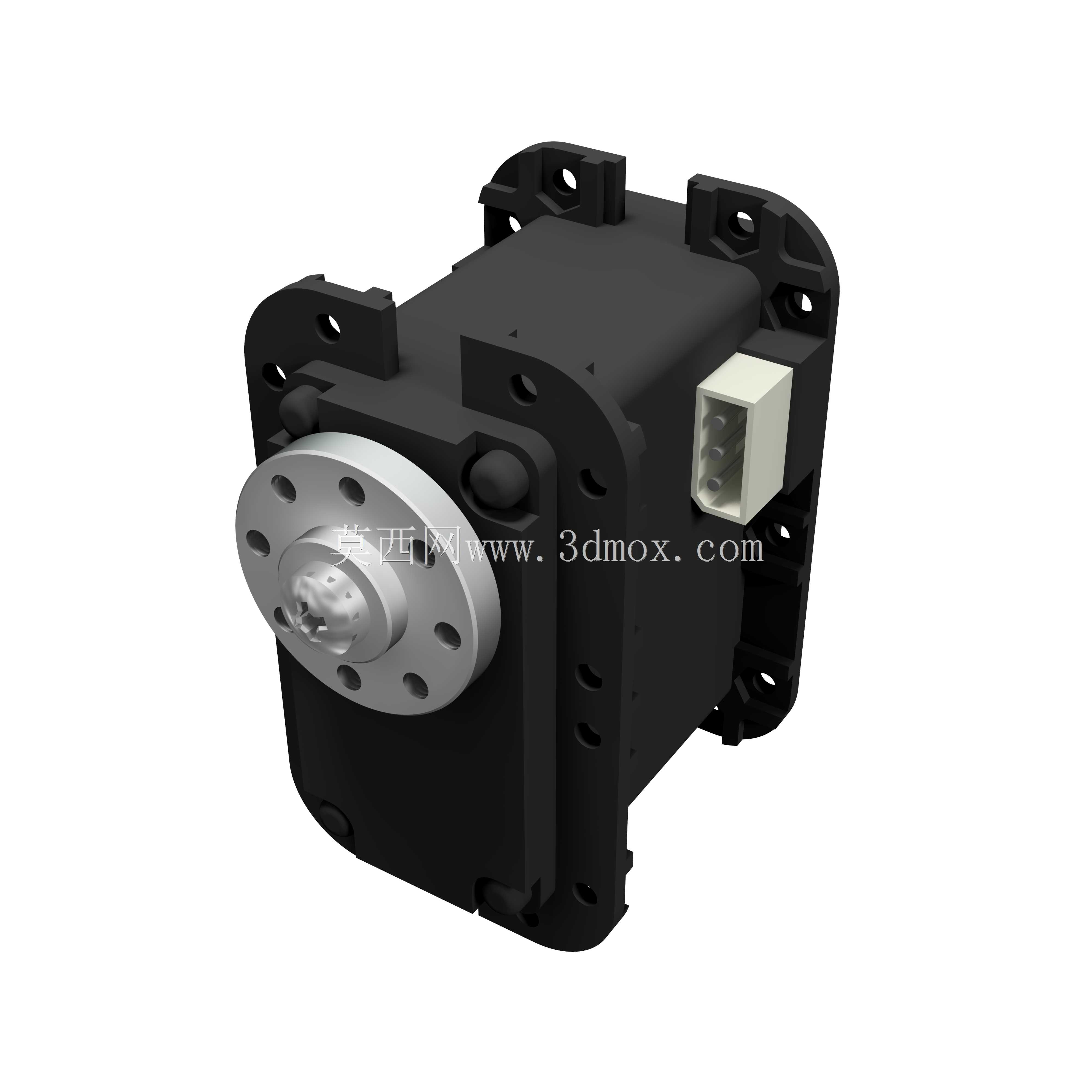

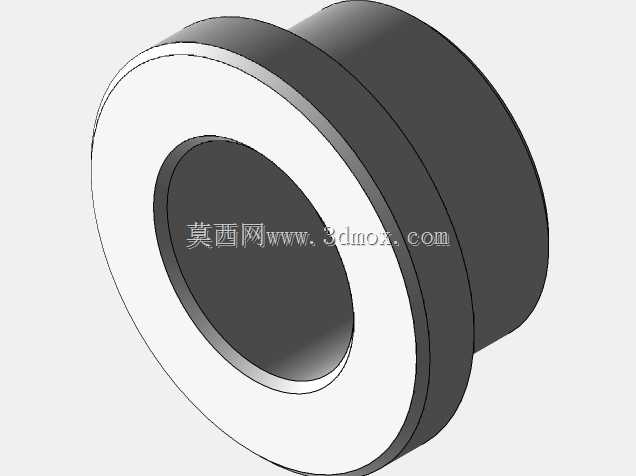

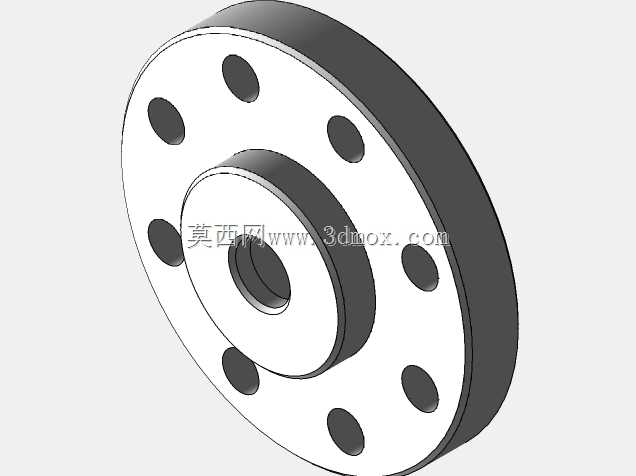

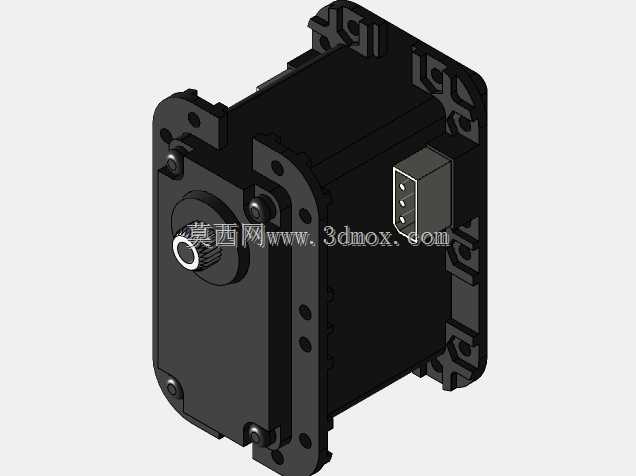

  从结构设计来看,这款伺服的输出端采用了带均布安装孔的金属法兰盘,和常规舵机的十字摇臂安装方式不同,法兰盘上的6个M2螺纹孔沿圆周均匀分布,安装的时候可以直接和关节支架、负载连接盘通过螺丝锁付,相比传统摇臂的单侧螺丝压紧结构,连接刚性提升不少,不会出现大扭矩输出时摇臂打滑、定位偏移的问题。输出轴采用双轴承支撑结构,前后两个轴承分别布置在法兰盘内侧和减速组输出端,能承受一定的径向负载,在机械臂关节做水平伸展动作时,不会因为悬臂负载导致输出轴卡滞或者旷量过大。外壳采用高强度工程塑料注塑成型,四个角都做了带安装孔的固定耳,安装孔位兼容标准舵机的25.4mm孔距,不管是替换原有设备上的普通舵机,还是做新结构设计,都不用重新调整安装孔位的布局,能直接沿用成熟的支架设计方案。

  布线设计上,串行总线的接口采用了3Pin的白色插座,电源、信号、地线集成在同一个接插件上,多个同型号伺服可以通过总线手拉手连接,只需要一组电源线和一组信号线就能串联最多253个节点,相比传统PWM舵机每个都要接控制板IO口的方式,大大减少了线束数量,在多关节机器人内部走线的时候,只需要一根总线沿着关节串联布置就行,不用把所有线都拉回主控板,既减轻了设备整体重量,也减少了线束干扰带来的信号不稳定问题。控制层面支持位置、速度、扭矩三种闭环控制模式,位置控制精度能达到0.24度,足够满足绝大多数小型自动化设备和教育机器人的定位需求,不需要额外加装编码器就能实现关节角度的实时反馈,调试的时候可以直接通过总线读取每个舵机的当前位置、负载、电压参数,不用额外加装传感器就能做设备的状态监测。

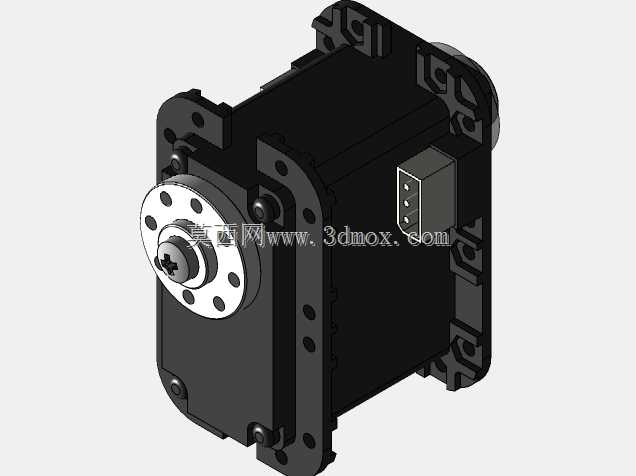

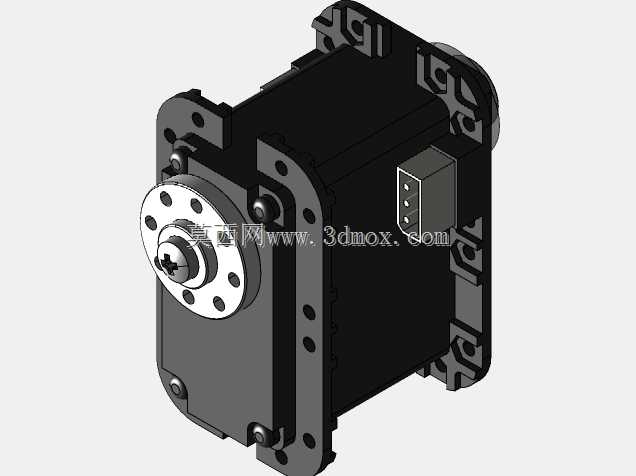

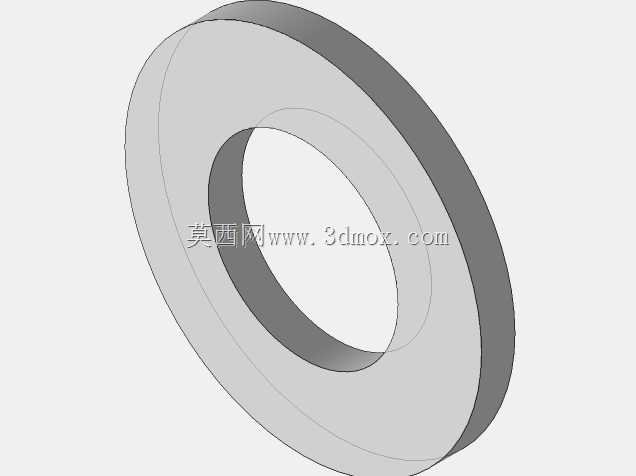

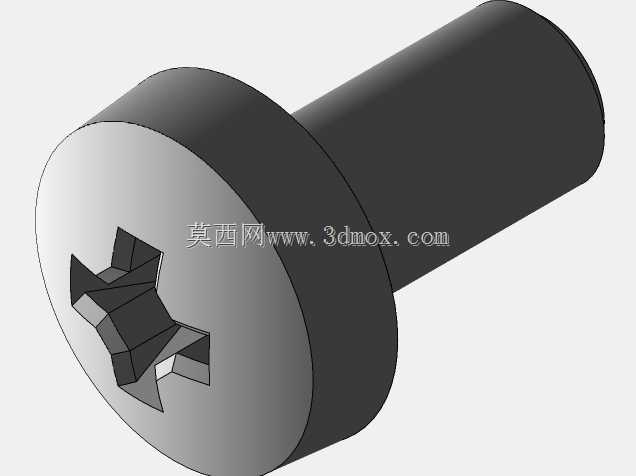

  建模的时候完全按照实物的安装边界做了还原,外壳的固定耳厚度、安装孔的沉头深度、输出法兰的突出高度、侧面接插件的位置和尺寸都和实测尺寸一致,做装配设计的时候可以直接调用这个模型做干涉检查,不用担心安装的时候出现接插件和支架撞件、输出法兰和外壳间隙不足的问题。所有的紧固件都按照实际装配关系做了配合,包括输出法兰的固定螺丝、外壳的组装螺丝、接插件的定位结构,在做总装的时候可以直接参考模型里的装配顺序,不用反复核对实物的安装关系。减速组的结构虽然做了简化,但整体的外形尺寸和安装定位完全准确,不会影响整体设备的布局设计。

  实际应用里,这款伺服除了机器人领域,还能用在小型自动化设备的翻料机构、广告灯箱的旋转展示台、摄影云台的角度调节机构上,7.4V的供电电压和常规锂电池的电压匹配,不用额外做电压转换电路,直接用2S锂电池就能供电,对于移动类设备来说非常友好。安装的时候需要注意,侧面的总线接插件突出外壳3mm左右,设计安装支架的时候要在接插件对应位置留出足够的插拔空间,不要把接插件顶在支架上导致插头插不到位;输出法兰的安装螺丝不要拧得过深,避免螺丝顶到内部的减速齿轮导致转动卡滞;四个固定耳的安装孔是通孔设计,用M2的自攻螺丝或者螺丝加螺母的方式固定都可以,固定的时候不要过度锁紧导致固定耳开裂。
