机床用四爪自定心卡盘夹持工装

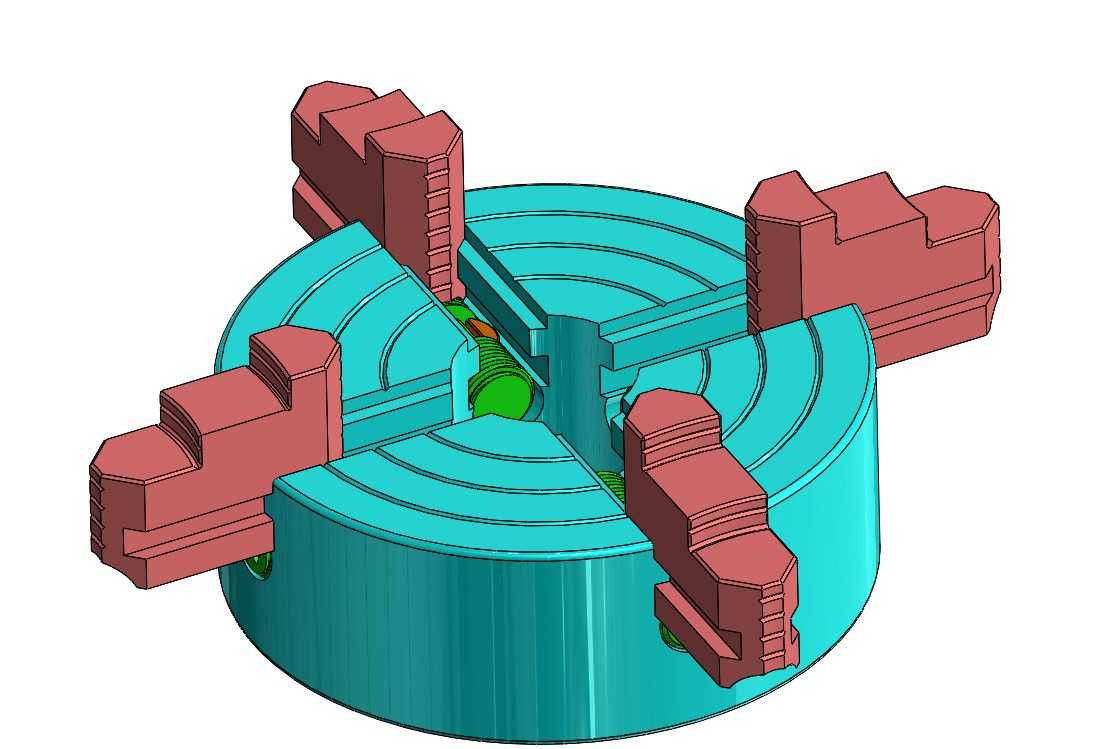

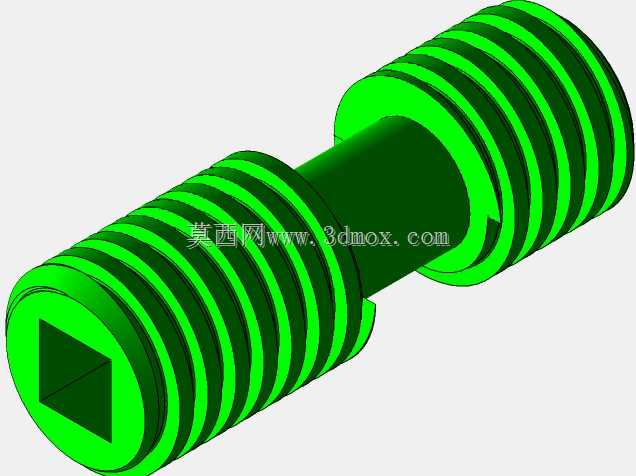

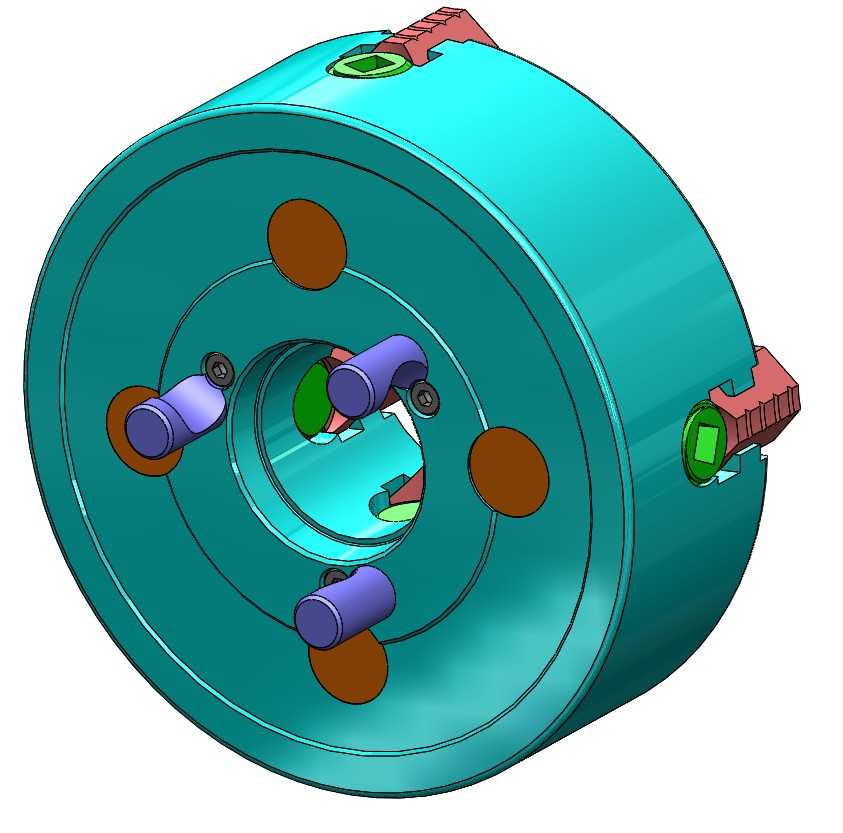

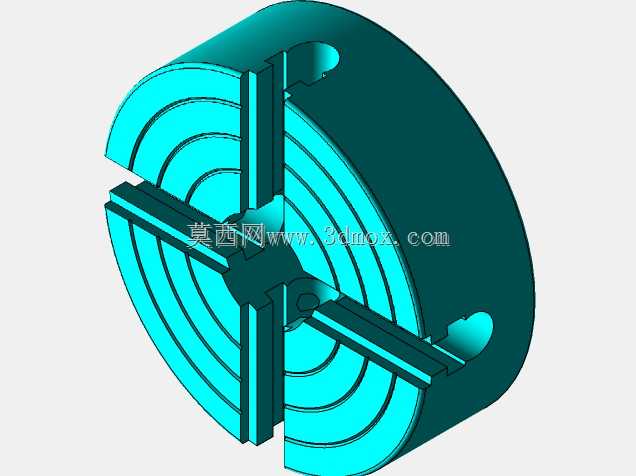

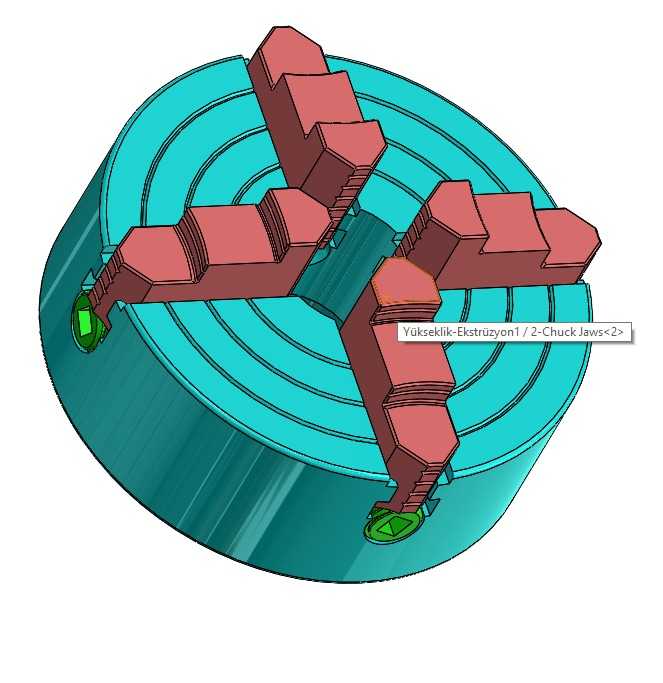

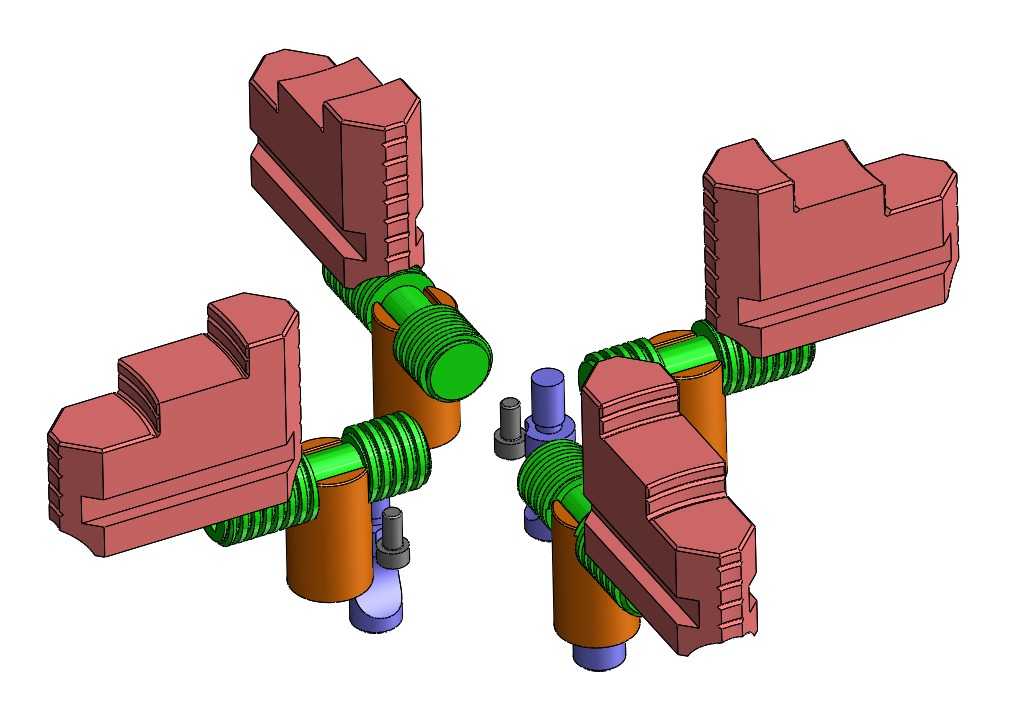

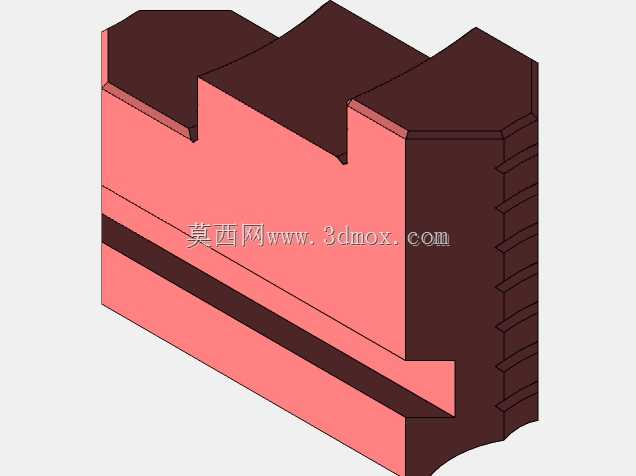

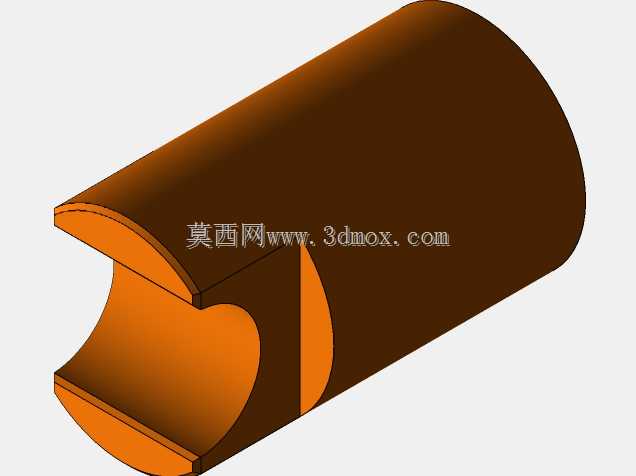

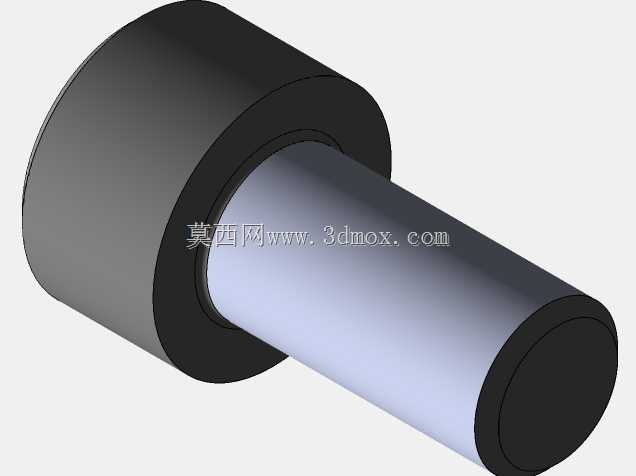

四爪卡盘是金属切削加工领域应用极为广泛的机床核心夹持部件，常配套安装于普通车床、数控车床、外圆磨床、内圆磨床以及各类专用回转加工设备的主轴端部，承担加工过程中工件的定位与夹紧职能，是保障回转类零件加工精度、装夹可靠性的关键配套工装。和常见的三爪自定心卡盘不同，四爪卡盘的四个卡爪可实现独立的径向位移调整，既能够装夹截面为正圆形、正四边形、正八边形的对称规则工件，也可完成偏心轴、偏心套、不规则轮廓异形件的装夹找正，单爪独立调节的结构让它的装夹适配范围远大于三爪卡盘，在小批量多品种加工、异形件维修加工、偏心零件加工场景中有着不可替代的作用。这款四爪卡盘采用盘式主体结构设计，主体为圆柱形盘座结构，中心设置有贯通的安装通孔，既可以穿装长轴类工件实现贯穿装夹，也可通过盘体背面的主轴连接法兰与机床主轴端实现精准定位连接，安装时需保证卡盘回转中心与机床主轴回转中心的同轴度误差控制在允许范围内，避免加工过程中出现工件跳动影响加工精度。四个卡爪沿盘体周向90度均匀分布，每个卡爪都配置有独立的调节传动结构，转动对应位置的调节方榫时，可通过内部的丝杆螺母副带动对应卡爪沿盘体的径向导轨做直线进给运动，操作人员可根据工件的实际轮廓、装夹找正需求分别调整每个卡爪的伸出量，配合百分表打表找正即可让工件的待加工回转中心与主轴回转中心重合，满足不同形态工件的装夹要求。卡爪的夹持面设计有阶梯状的防滑齿结构，不同高度的阶梯面可适配不同直径范围的工件装夹，齿形结构能够有效增大卡爪与工件接触面的摩擦力，避免大切削力加工场景下工件出现打滑、移位的问题，保障重切削过程的装夹稳定性。盘体内部的传动结构做了等强度设计，各传动部件的受力均匀，在保证整体结构刚性的前提下控制了卡盘的整体重量，降低主轴端部的额外负载，减少主轴轴承的额外受力损耗。在实际生产应用中，四爪卡盘的装夹力可通过调节扳手的力矩进行控制，装夹薄壁工件时可适当减小夹紧力避免工件装夹变形，装夹重型毛坯件时可增大夹紧力保障装夹可靠，灵活的调节特性让它能够覆盖从有色金属薄壁件到黑色金属重型锻件、铸件的各类装夹需求，是机械加工车间不可或缺的通用工装部件。
