PG11规格线缆锁紧密封固定接头结构

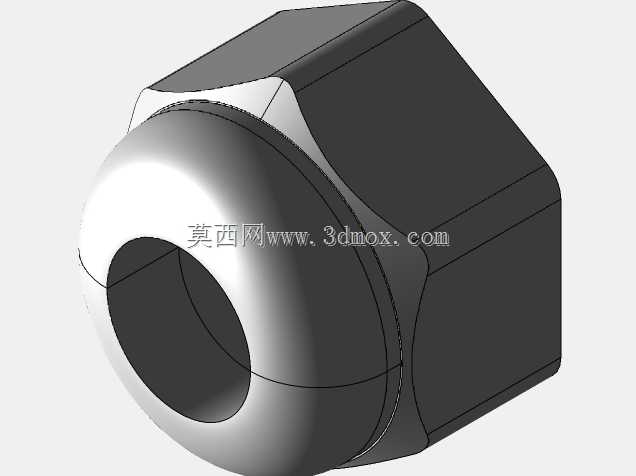

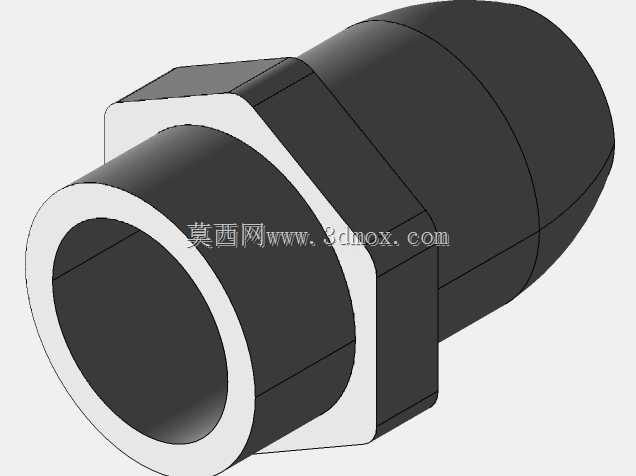

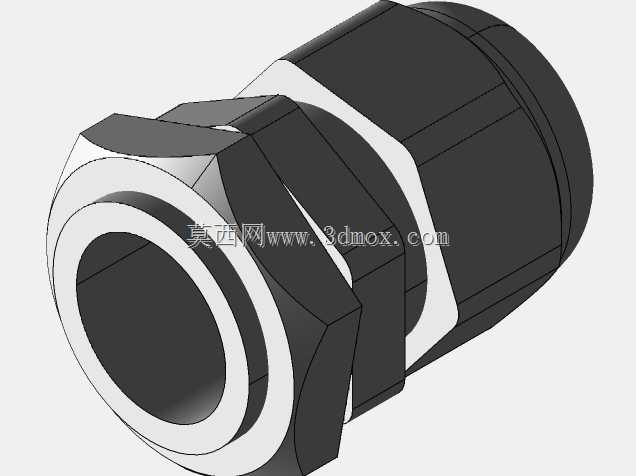

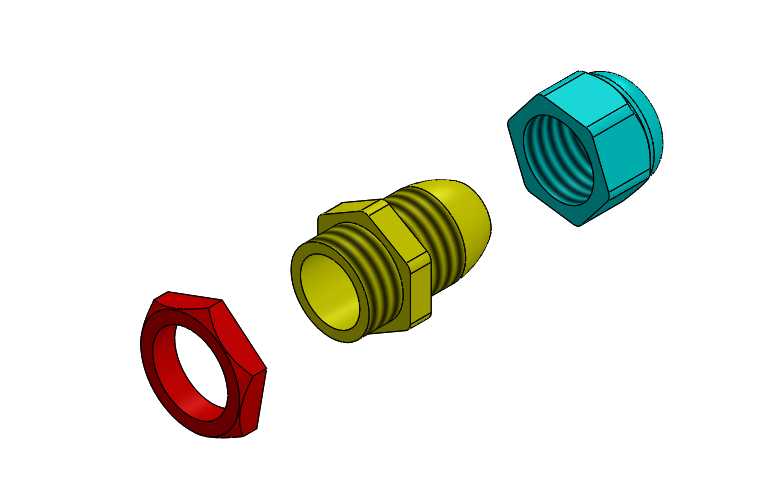

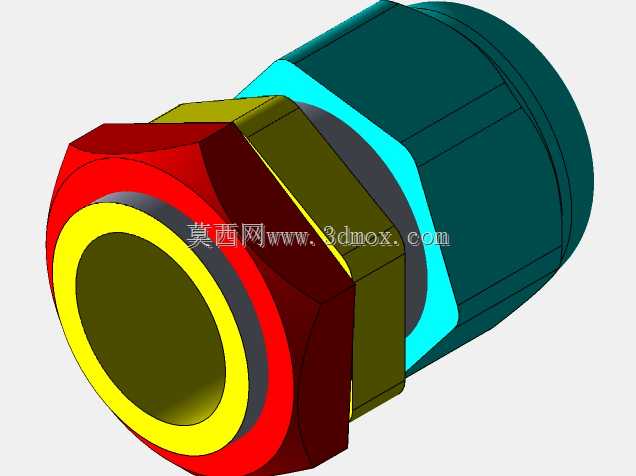

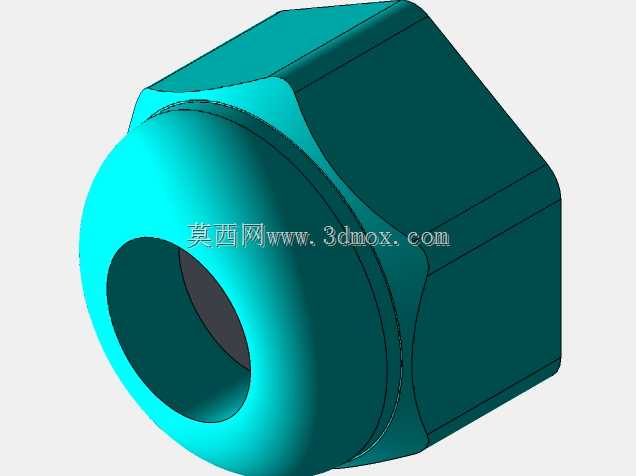

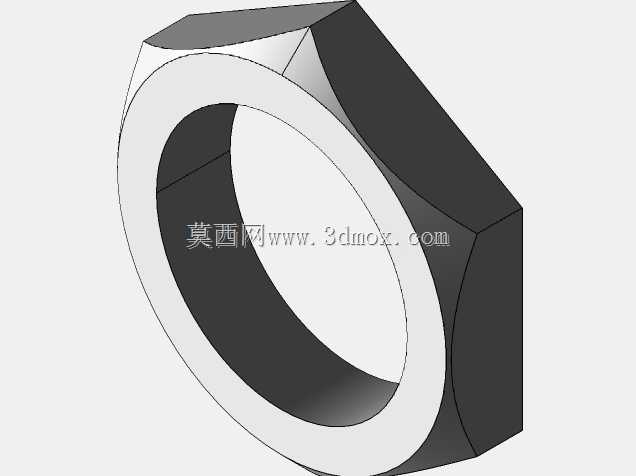

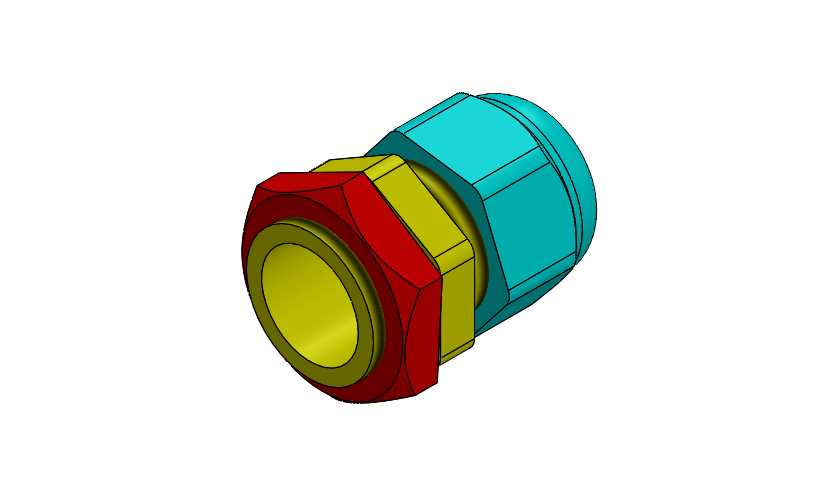

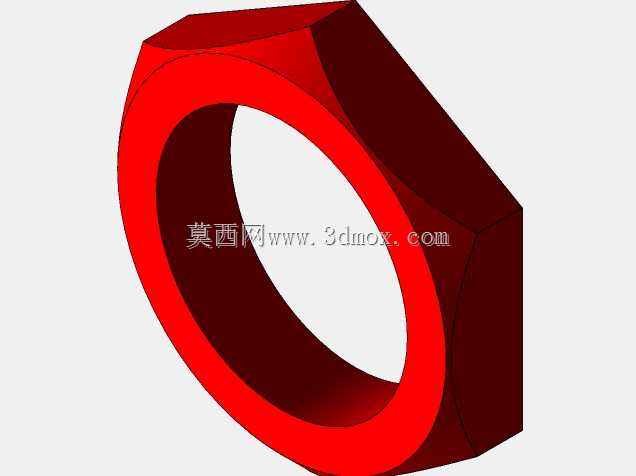

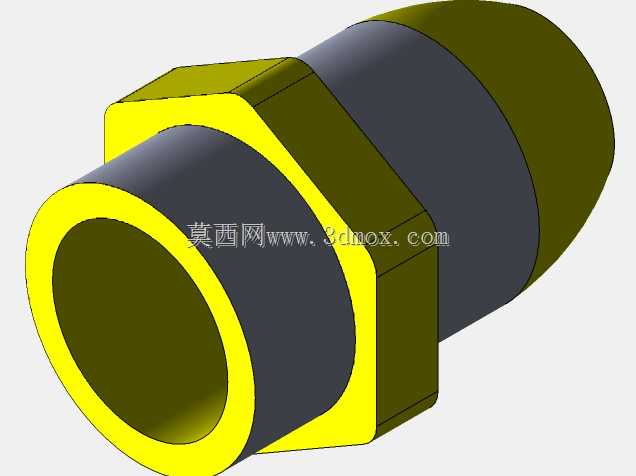

这款PG11规格的线缆固定接头，是电气柜布线、户外机电设备穿线防护场景中极为常用的连接件，主要承担线缆穿出壳体后的位置锁定、间隙密封、应力缓冲作用，能避免线缆受外力拉扯时出现接线端松脱，同时阻挡外界粉尘、水汽沿穿线间隙进入设备内部，保障电气回路的运行稳定性。在实际工业应用中，这类接头广泛覆盖低压电控柜、户外传感器接线盒、小型机电设备壳体、工业通讯分线盒等场景，适配直径8-10mm的常规控制线缆、信号传输线缆，是电气布线环节不可或缺的基础配套零件。从功能设计逻辑来看，接头采用三段式组合锁紧结构：一端为带外螺纹的主体段，用于穿过设备壳体的预制开孔，通过配套螺母从壳体内侧锁紧完成接头自身的固定；中间段为弹性密封圈层，采用形变性能优良的软质密封材质，当尾端的锁紧螺帽旋紧时，会轴向挤压密封圈层产生径向收缩，紧密包裹住穿过的线缆外护套，既填充了线缆与接头内壁的间隙实现IP级防护，又能对线缆形成周向的抱紧力，抵消外部拉扯、晃动对线芯连接点的应力影响；尾端的锁紧螺帽设计有外六角受力面，方便使用常规扳手完成锁紧操作，无需专用工装即可完成现场装配。从安装边界与尺寸适配来看，接头主体的螺纹规格匹配标准PG11穿线开孔，壳体开孔直径为18.6mm时可实现完美适配，接头整体轴向长度控制在紧凑范围内，不会在壳体外侧占用过多安装空间，即使在布线密集的电控柜内也不会与相邻元器件产生安装干涉。接头的各零件边角均做了倒角过渡处理，既避免装配时划伤线缆外护套，也能减少安装过程中操作人员被锐边划伤的风险。密封圈层的内孔初始尺寸略小于适配线缆的最小直径，保证旋紧后能有足够的压缩形变实现可靠抱紧，同时不会过度挤压线缆导致内部线芯变形影响信号或电力传输。在材质搭配上，接头主体与锁紧螺帽采用硬质金属材质加工，保证足够的结构强度与抗老化性能，可在-40℃到100℃的常规工业环境温度范围内长期使用，不会因温度变化出现材质脆裂或形变失效；中间密封件采用耐油、耐腐的弹性材质，可适配多数工业现场的油污、弱腐蚀环境，延长接头的整体使用寿命。这类接头的设计充分考虑了现场装配的便捷性，无需复杂的操作步骤，只需依次穿入接头主体、放置密封圈层、穿入线缆后旋紧尾帽即可完成安装，能有效提升现场布线的施工效率，同时稳定的锁紧密封性能也能降低后期设备运维的故障排查成本，是工业电气布线领域经过长期验证的可靠连接方案。
