小型牵引式平板转运拖车结构设计

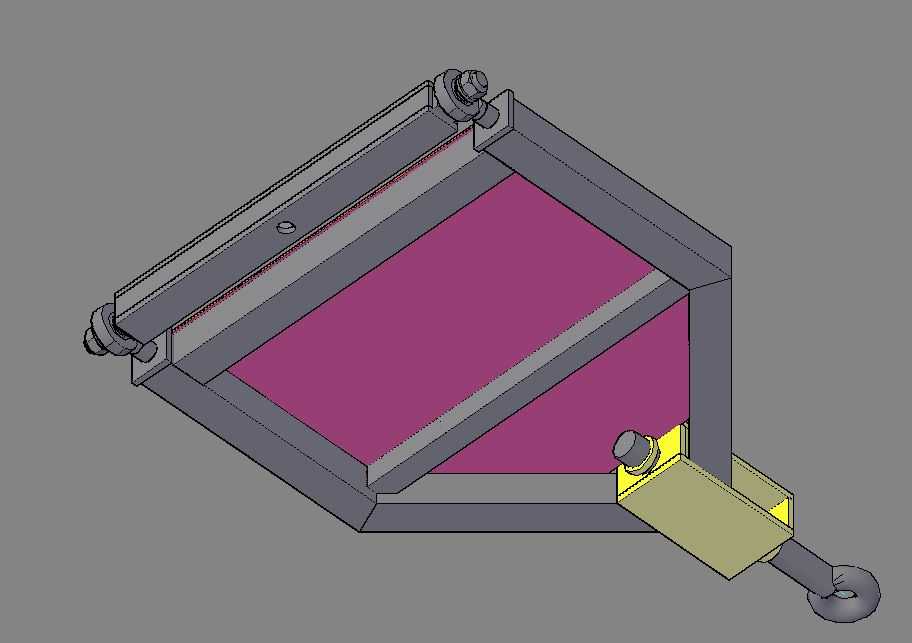

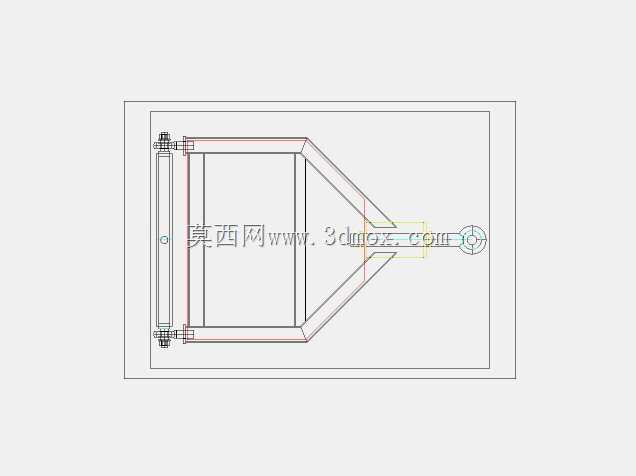

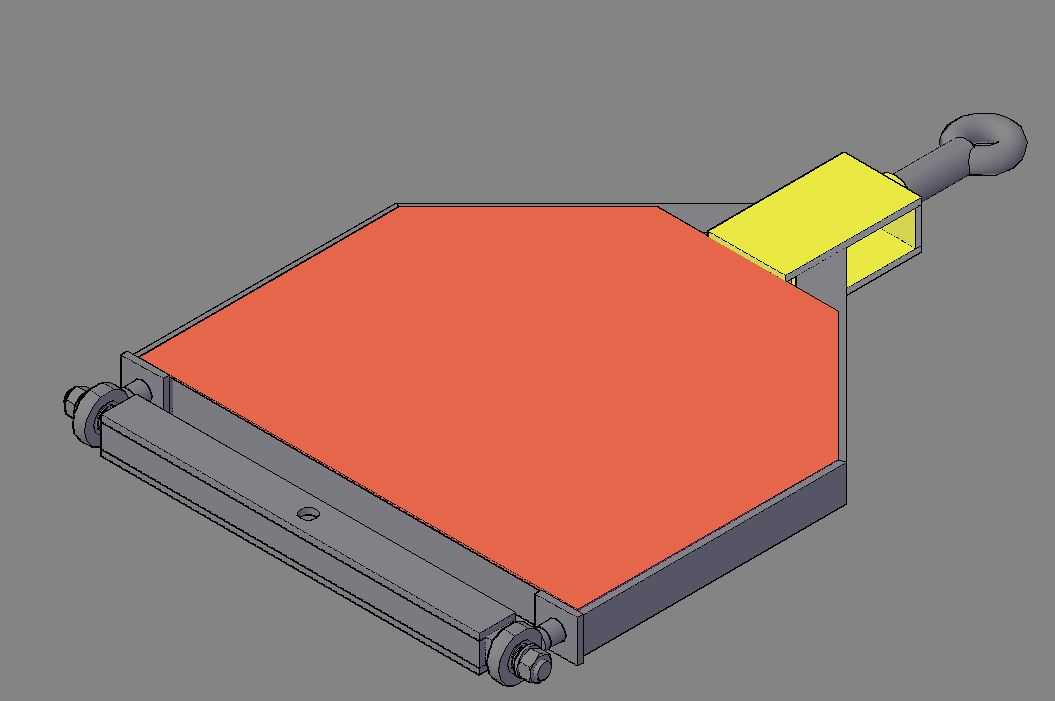

这款小型牵引式平板转运拖车，主要面向车间内部窄通道物料转运、轻型仓储库区货位调运、小型加工工位间工件周转等场景设计，可适配多数厂区内低速牵引设备的挂接需求，解决小批量轻型物料短距离转运过程中，人工搬运效率低、普通大型拖车转弯半径不足无法进入窄作业区的痛点。设备实际用途为承载规整包装的轻型工件、工装辅料、周转箱类物料，单次额定承载适配厂区内常见的1吨以内轻型转运需求，可在平整硬化的车间地面、仓储环氧地坪、厂区硬化道路上平稳通行，无需额外配套专用轨道，部署灵活度高。产品功能特性方面，前端设置带挂环的牵引连接结构，挂环采用环形封闭设计，可快速与牵引设备的挂钩完成对接，牵引连接段设置可小幅度摆动的铰接结构，转弯过程中可自适应调整牵引角度，避免硬连接带来的轮胎侧磨、车架受力变形问题；承载台面采用八边形切角设计，相较于传统矩形台面，切去的边角可减少转弯过程中台面边角剐蹭周边设备、货架的概率，同时台面边缘做围边强化处理，避免转运过程中物料从台面侧边滑落；底部行走结构采用双轴四轮布局，轮组安装在车架底部两侧的纵梁下方，轮轴与车架采用刚性连接搭配转动轴承，保证行走过程中轮组转动顺畅，同时降低台面整体高度，方便人工上下装卸物料。产品设计思路上，整体采用模块化拆分逻辑，车架主体、牵引连接段、轮组三个模块可单独拆分维护，车架主体采用框架式焊接结构，在保证整体承载强度的前提下尽可能降低自重，减少牵引过程中的无用功耗；牵引连接段与车架主体采用插接式固定结构，可根据不同牵引设备的挂接高度，调整牵引段的安装高度，适配更多场景的使用需求；台面铺设防滑承载面板，增大与物料包装底部的摩擦力，减少转运启停过程中物料的滑移。外形尺寸与安装边界方面，这款拖车整体长度控制在适配窄通道转弯的尺寸范围内，台面宽度满足常规周转箱并排摆放需求，整体高度符合人工装卸物料的舒适作业高度，牵引挂环的安装高度与厂区常见的电动牵引车、手动牵引机具的挂接高度匹配，轮组外侧不超出台面侧边的投影范围，在通道内通行时不会出现轮组剐蹭通道两侧障碍物的问题，最小转弯半径可适配多数车间内部主通道与支通道的转弯要求，无需额外调整通道宽度即可投入使用。
